Garmin VHF 100 Installationsanweisung Seite 3

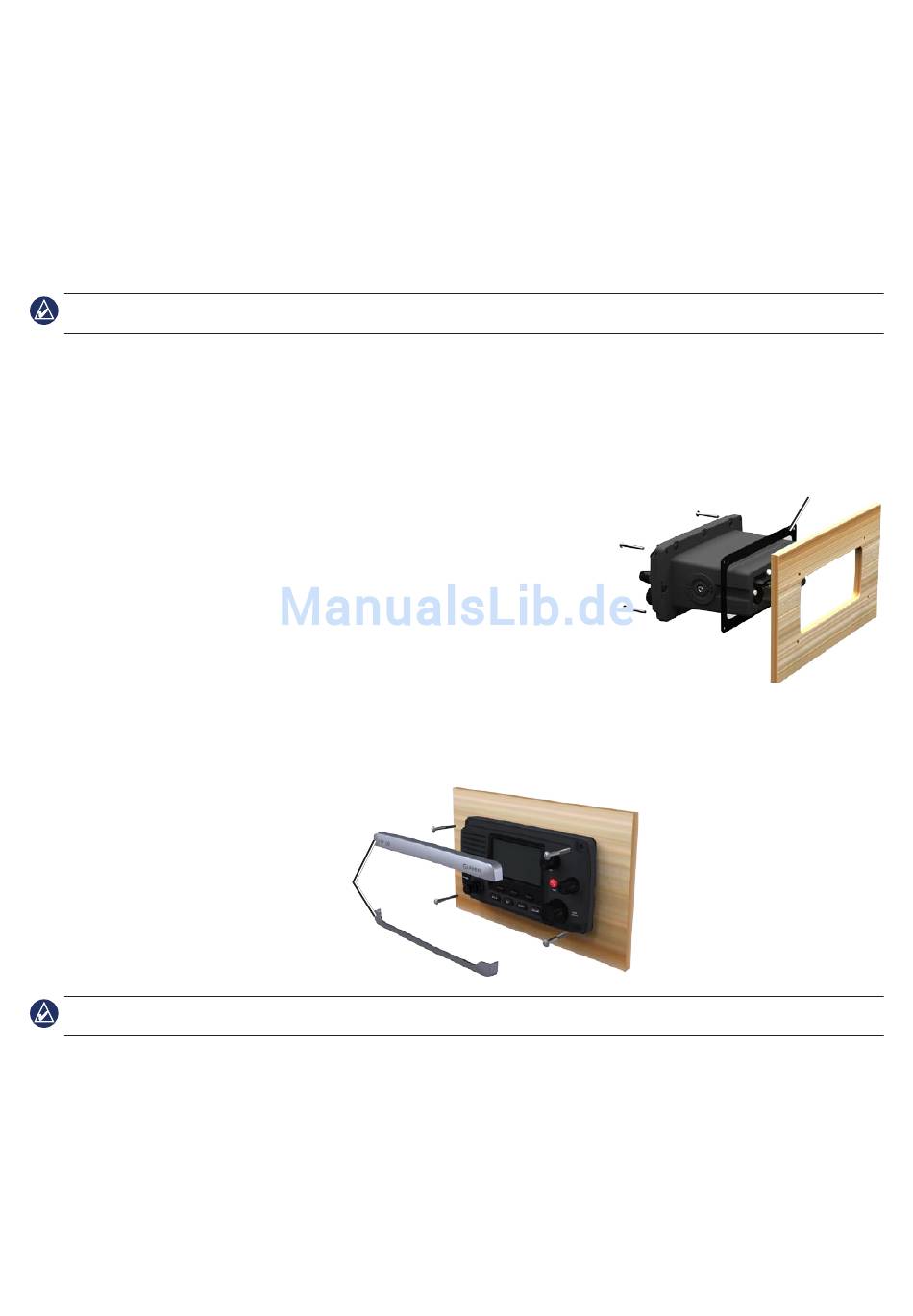

Bündige Montage des Funkgerätes VHF 100/200
Außer den im Lieferumfang enthaltenen vier Flachkopf-Befestigungsschrauben (4,2 × 25 mm) werden die folgenden Werkzeuge (nicht im
Lieferumfang enthalten) benötigt, um das Funkgerät VHF 100/200 bündig zu montieren:
• Kreuzschlitzschraubendreher
• Bohrmaschine und Bohrer 3,5 mm (9/64 Zoll) für die Befestigungsbohrungen
• Bohrer 10 mm (3/8 Zoll) für eine Anfangsbohrung
• Stichsäge
• Schere und Klebeband
• Körner und Hammer
• Feile und Sandpapier
• Schmiermittel (optional)
HINWEIS: Es muss gewährleistet sein, dass hinter der Fläche, an der das Funkgerät VHF 100/200 befestigt werden soll, ausreichend Platz für das
Funkgerät mit den angeschlossenen Kabeln vorhanden ist. Hinter dem Gehäuse muss ein Mindestabstand von 13 cm (5 Zoll) vorhanden sein.
So montieren Sie das Funkgerät VHF 100/200 bündig:
1. Schneiden Sie die Schablone für die bündige Montage zu (Seite 9), und vergewissern Sie sich, dass die Schablone auf die Fläche passt,
an der das Funkgerät VHF 100/200 bündig montiert werden soll.
2. Befestigen Sie die Schablone mit Klebeband am Montageort.
3. Körnen Sie die Mitte der vier Schablonenlöcher vor.
4. Bringen Sie mit dem Bohrer (3,5 mm bzw. 9/64 Zoll) die vier Befestigungsbohrungen an.
5. Bringen Sie mit dem Bohrer (10 mm bzw. 3/8 Zoll) eine Anfangsbohrung in der Ecke der
Schablone an, um von dort mit dem Ausschneiden der Befestigungsfläche zu beginnen.
6. Schneiden Sie mit der Stichsäge die Montagefläche entlang der Innenseite der gestrichelten
Schablonenlinie aus. Passen Sie den Durchmesser des Ausschnitts mit Feile und
Sandpapier an.
7. Setzen Sie das Funkgerät in die Aussparung ein. Überprüfen Sie, ob die vier Montagelöcher
nach der Nacharbeitung der Aussparung noch richtig positioniert sind. Wenn nicht, markieren
Sie die korrekten Positionen der vier Montagelöcher. Nehmen Sie das Funkgerät aus der
Aussparung heraus.
8. Bringen Sie die Dichtung an der Rückseite des Funkgerätes VHF 100/200 an.
9. Wenn die untere und obere Abdeckung an der Vorderseite des Funkgerätes VHF 100/200
angebracht sind, entfernen Sie die Abdeckungen.
10. S etzen Sie das Funkgerät VHF 100/200 in die Aussparung ein.
11. Setzen Sie die vier Befestigungsschrauben in die Bohrungen am Funkgerät VHF 100/200 und die gebohrten Montagelöcher ein, und ziehen
Sie die Schrauben fest an.
HINWEIS: Schrauben aus Edelstahl können sich leicht festklemmen, wenn sie in Glasfasermaterial zu stark festgezogen werden. Garmin empfiehlt, die
Schrauben vor der Verwendung mit einem Schmiermittel zu versehen.
12. S etzen Sie die Abdeckungen auf die Befestigungsschrauben.
Installationsanweisungen für das Funkgerät VHF 100/00
Abdeckungen
Dichtung
