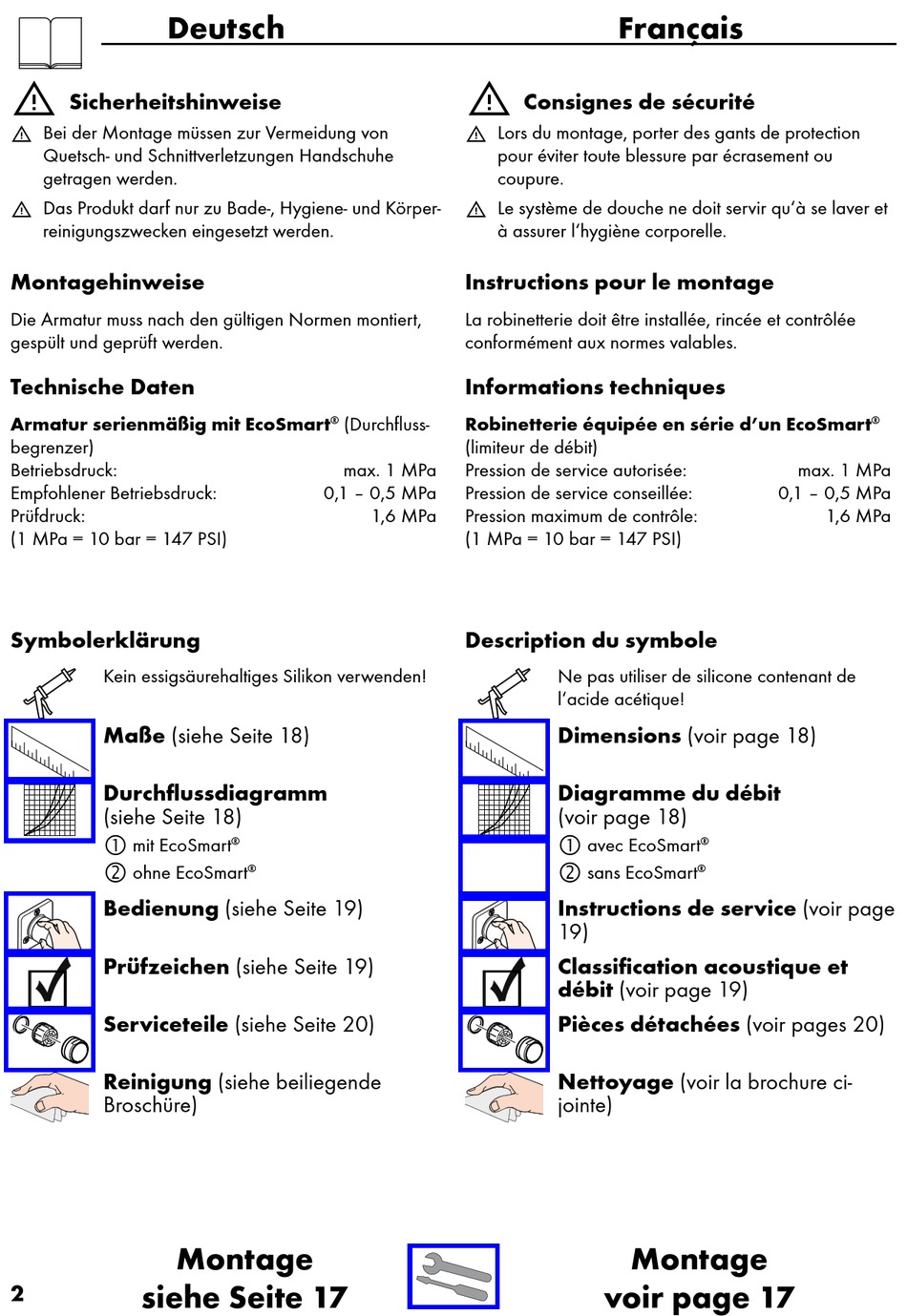

Deutsch

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-

reinigungszwecken eingesetzt werden.

Montagehinweise

Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
Technische Daten
Armatur serienmäßig mit EcoSmart
begrenzer)
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
(1 MPa = 10 bar = 147 PSI)
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 18)
Durchflussdiagramm
(siehe Seite 18)

mit EcoSmart

ohne EcoSmart
Bedienung (siehe Seite 19)
Prüfzeichen (siehe Seite 19)
Serviceteile (siehe Seite 20)
Reinigung (siehe beiliegende
Broschüre)
Montage
siehe Seite 17
2
(Durchfluss-
®
max. 1 MPa
0,1 – 0,5 MPa
1,6 MPa
®
®
Français

Consignes de sécurité
Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et

à assurer l'hygiène corporelle.
Instructions pour le montage
La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
Informations techniques
Robinetterie équipée en série d'un EcoSmart
(limiteur de débit)
Pression de service autorisée:
Pression de service conseillée:
Pression maximum de contrôle:
(1 MPa = 10 bar = 147 PSI)
Description du symbole
Ne pas utiliser de silicone contenant de
l'acide acétique!
Dimensions (voir page 18)
Diagramme du débit
(voir page 18)

avec EcoSmart

sans EcoSmart
Instructions de service (voir page
19)
Classification acoustique et
débit (voir page 19)
Pièces détachées (voir pages 20)
Nettoyage (voir la brochure ci-
jointe)
Montage
voir page 17
max. 1 MPa
0,1 – 0,5 MPa
1,6 MPa
®
®
®
