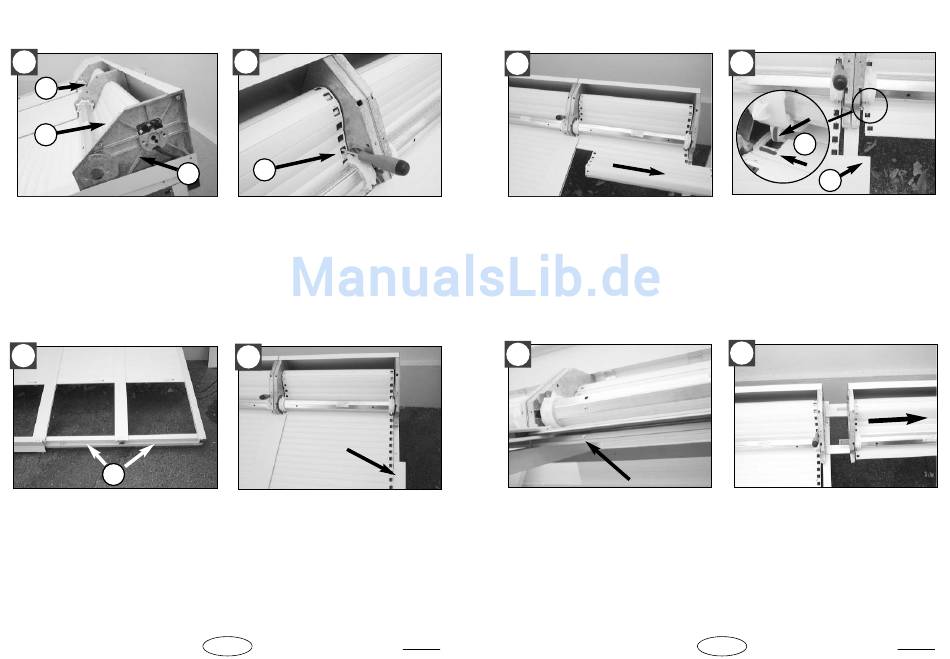

Dépose de la trame moteur (tablier bloqué à mi-hauteur)
Motor-Feld demontieren (Panzer auf halber Höhe blockiert)
1
1
1
2
1 Déposez les trappes de visite.
2 déposez l'embout de caisson
1 Servicedeckel entfernen.
2 Seitendeckel des Kastens entfernen
3
2
Otez les coupes-vent
Windschlutzbleche entfernen
2
2
1 coupez le courant et débranchez les
câbles moteur du boîtier ROLAX
2 Immobilisez la trame asservie.
1 Stromzufuhr unterbrechen und die
Motorkabel vom der ROLAX Steuerung
ausstecken
2 Panzer des Felds ohne Motor blockieren
4
Otez la coulisse de rive
Seitliche Führungsschiene entfernen
2
RC7 0290
5
Otez les lames
Lamellen herausziehen.
7
Otez les rivets situés sous le caisson
Niete unterhalb des Rollladenkastens
entfernen
6
2
1
1 Otez la coulisse centrale
2 marquer la lame et la dent du pignon
pour reperage
1 Mittlere Führungsschiene abnehmen
2 lamelle und Zahnrad markieren
8
Tirez le caisson
Rollladenkasten herausziehen
3
RC7 0290
