Regenwassernutzungssysteme
4.2

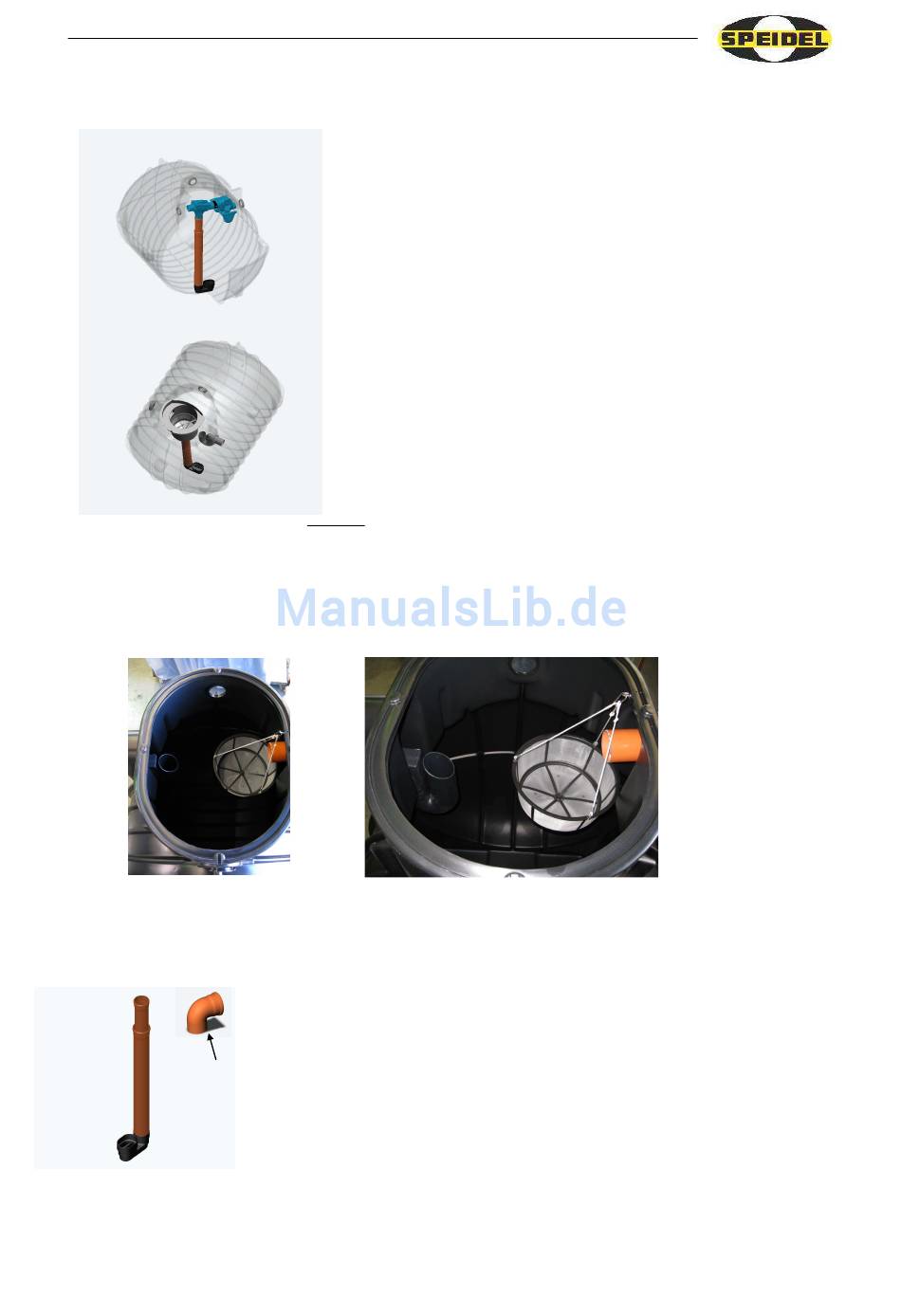

Filtermontage

Filtervarianten im Tankdom RegenErdspeicher RTMO
Hinweis zu den Filtersystemen:
Beim Einsatz der aufgeführten Speidel-Filtersysteme muss der Tank frühestens nach 10 Jahren
gereinigt werden.
Installationsbeispiel Korbfilter (# 08233)
4.3 Montage der Zuläufe
Beruhigter Zulauf
KG-
Winkelstutzen
DN 100
Filter-Siphon-Modul:
Es ist als selbstreinigendes Bauteil im Tankdom steckbar zu integrieren.
Verbunden wird das Modul mit dem Zu- und Überlaufrohr durch
handelsübliche KG-Doppelmuffen DN 100.
Integrierter Regenfilter:
Er wird am ausgeformten Domrand aufgelegt und arretiert.
Zum Herausnehmen befinden sich am oberen Rand zwei Bohrungen,
in welche die Aushebehaken jeweils eingreifen.
Das Zulaufrohr muss ca. 1 – 2 cm ins Filtergehäuse hineinragen.
Dadurch kommt das zugeführte Regenwasser durch den eingesetzten
Korbfilter und den angesteckten Zulauf gereinigt in den Tank.
Die Montage des Überlaufsiphons erfolgt in der Auslauföffnung des Tanks.
Achtung: Siebeinsatz regelmäßig reinigen.
(Art.-Nr.: 08191 und 08192)
Er vermeidet das Aufwirbeln der Bodensedimentation und verbessert somit
die Speicherwasserqualität. Durch seine teleskopartige Ausführung kann man
ihn an verschiedene Filterausführungen und Tankgrößen problemlos
anpassen, indem man das Teleskop auf die benötigte Länge verschiebt und
mit einer selbstschneidenden Schraube arretiert. Ebenso empfiehlt sich die
Befestigung am Filterauslauf per selbstscheidende Schraube.
Bei einer Regenwassernutzungsanlage mit externem Filterbetrieb oder
Einbau in einem Regen-Rückhaltespeicher wird ein handelsüblicher KG-
Winkelstutzen DN 100 zum Befestigen am Zulaufrohr angebracht.
Seite 9 von 13
(Art.-Nr.: 08250)
(Art.-Nr.: 08230)
