- Seite 1 Original Einbau-/ Betriebsanleitung für Tanks+Systeme zur Regenwassernutzung Stand Februar 2013...
-
Seite 2: Inhaltsverzeichnis
ALLGEMEINES ....................3 SICHERHEITSHINWEISE: ................3 Allgemeine Sicherheitshinweise ......................3 Spezielle Sicherheitshinweise ......................... 4 REGENERDSPEICHER RTMO ................. 5 Beschreibung ............................5 Ausstattungsvarianten ..........................5 Baugrube und Standort .......................... 6 Einbau und Verfüllung ........................... 7 DOMSCHACHT, FILTER, ZULÄUFE UND ENTNAHMELEITUNGEN ..... 8 Domschachtmontage .......................... -
Seite 3: Allgemeines
Bitte lesen Sie diese sorgfältig und komplett durch. Konformitätserklärung: Hiermit erklärt die Fa. SPEIDEL Tank- und Behälterbau GmbH, dass die in dieser Anleitung genannten Produkte zur Regenwassernutzung auf das sich diese Erklärung bezieht, mit den Vorschriften folgender deutscher Normen übereinstimmen: DIN 1989-1 Regenwassernutzungsanlagen: Planung, Ausführung, Betrieb und... -
Seite 4: Spezielle Sicherheitshinweise
Regenwassernutzungssysteme • Die nachfolgend beschriebenen Produkte sind nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen installiert zu werden. Spezielle Sicherheitshinweise • Regenwasserleitungen im Haus müssen als diese gekennzeichnet werden. • An Auslaufarmaturen für Betriebswasser, z. B. Gartenauslaufarmaturen, muss das Hinweisschild bzw. -
Seite 5: Regenerdspeicher Rtmo

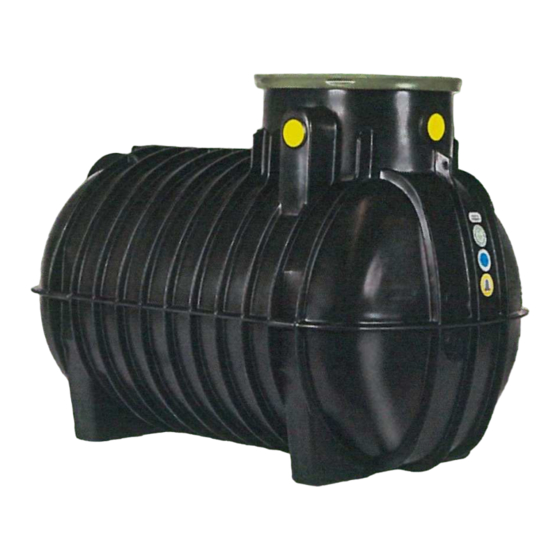

Regenwassernutzungssysteme RegenErdspeicher RTMO (Art.-Nr.: 08200, 08201, 08202, 08203, 08204, 08330) Planfläche Zulauf Beschreibung Der RegenErdspeicher RTMO wird mit Überlauf Planfläche verschraubtem Deckel ausgeliefert. Sowohl der Zu- und Überlauf sowie auch beide Planflächen am Tankdom sind aufgebohrt, mit Durchsteckdichtungen Planflächen 2x Planfläche... -
Seite 6: Baugrube Und Standort
Regenwassernutzungssysteme Baugrube und Standort Tank mit Domschacht Grube max. max. min. Grube min. Tank 10 - 15 cm Tank Tank Sand Grube Grube Grube Tank mit Tank mit Domschacht Domschacht Inhalt L (cm) H (cm) H (cm) H (cm) H (cm) H (cm) L (cm) B (cm) -
Seite 7: Einbau Und Verfüllung
Regenwassernutzungssysteme Einbau und Verfüllung Auf die tragfähige, ebene Grubensohle ca. 10 – 15 cm Sand auftragen. Seil Halteseile an den Tankgriffen oder Kranösen befestigen und Tank auf die Sohlenbettung der Grube setzen. Anschließend den Tank eben ausrichten! Dabei ist zu achten, dass ein möglichst gleichmäßiger Abstand zum Grubenrand eingehalten wird. -
Seite 8: Domschacht, Filter, Zuläufe Und Entnahmeleitungen
Der stufenlos höhenverstellbare PE-Domschacht wird zum frostsicheren Einbau verwendet. Das Schacht-Unterteil auf den Behälterdom aufsetzten und mit selbstschneidenden Schrauben sichern (nicht im Lieferbestand enthalten). Zur Befestigung der Schachtteile sind ebenso selbstschneidende Schrauben zu verwenden. Befahrbarkeit für RegenErdspeicher RTMO (Art.-Nr.: 08235) (PKW-befahrbar) Tankscheitel Wichtig: - Der Tankscheitel muss für die Befahrbarkeit mind. -
Seite 9: Filtermontage
Korbfilter und den angesteckten Zulauf gereinigt in den Tank. Die Montage des Überlaufsiphons erfolgt in der Auslauföffnung des Tanks. Achtung: Siebeinsatz regelmäßig reinigen. Hinweis zu den Filtersystemen: Beim Einsatz der aufgeführten Speidel-Filtersysteme muss der Tank frühestens nach 10 Jahren gereinigt werden. Installationsbeispiel Korbfilter (# 08233) Montage der Zuläufe Beruhigter Zulauf (Art.-Nr.: 08191 und 08192) -
Seite 10: Montage Der Entnahme-Systeme
Regenwassernutzungssysteme Montage der Entnahme-Systeme Schwimmende Entnahme mit Befestigung (Art.-Nr.: 08305) Mit der schwimmenden Entnahme wird sedimentfreies Regenwasser ca. 15 cm unter der Wasseroberfläche angesaugt. Saugleitung DN 32 Schwimmende Entnahme Hinweis: Zur Arretierung der Technikleitungen im Leerohr kann optional eine zusätzliche Mauerdurchführung zum Einsatz kommen. -
Seite 11: Wartung Und Inspektion
Regenwassernutzungssysteme Wartung und Inspektion Allgemein gilt, dass Regenwassernutzungsanlagen regelmäßig vom Betreiber bzw. von einem Fachkundigen inspiziert werden müssen. Insbesondere sollten die Wasserzähler, die Niveau- und Pumpensteuerung, die Füllstandsanzeige, die Laufruhe der Pumpe und, soweit möglich, die Dichtheit vom System geprüft werden. Dabei ist zu beachten, dass Inspektionen vom Betreiber der Anlage selbst vorgenommen werden dürfen. -
Seite 12: Gewährleistungsbedingungen, -Abwicklung
Möglichkeit ist die Rückgabe des Gerätes oder die Mängelanzeige bei dem zuständigen Händler/ Vertreter oder direkt bei uns: E-Mail an: verkauf@speidel-behaelter.de oder per Fax an: 0049 – (0)7473 -9462-99 Bitte teilen Sie uns Ihre vollständige Anschrift mit Kontaktdaten mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Produktes, eine kurze... - Seite 13 Regenwassernutzungssysteme Sollte die beiliegende Betriebsanleitung nicht in einer für Sie verständlichen Sprache vorliegen, so kontaktieren Sie diesbezüglich bitte Ihren zuständigen Händler. If the instructions accompanying are not in a language which you can understand, you so please contact your local dealer. Si les instructions accompagnant dans une langue qu'ils comprennent, vous donc s'il vous plaît contacter votre revendeur local.
