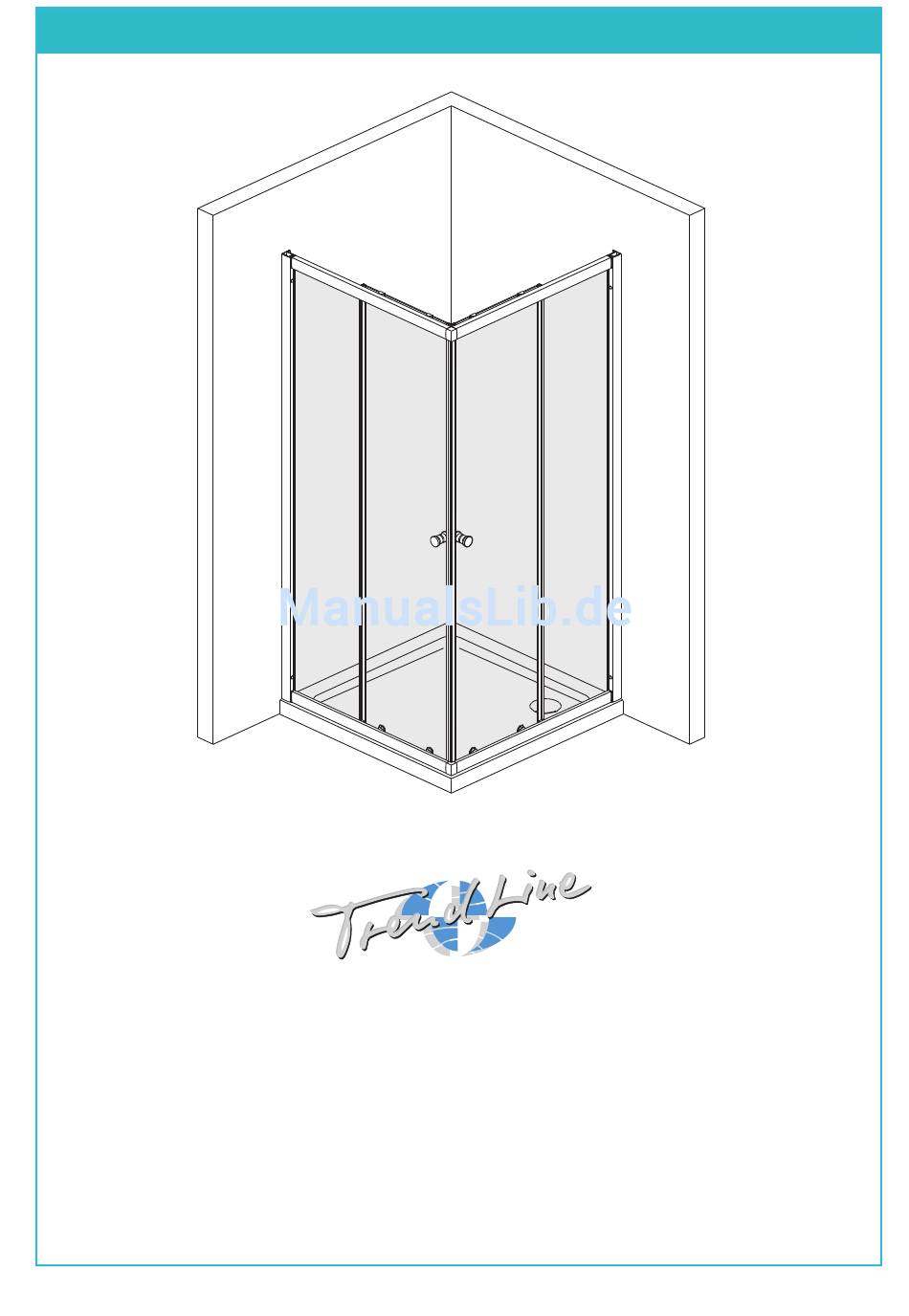

EASY-5 Eckeinstieg 80x80cm / EASY-5-ti Rohový sprchový kout 80x80cm
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren
Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
vorzunehmen. Sollte unser Produkt nicht nach Anleitung montiert sein, entfällt der
Gewährleistungsanspruch. Wir empfehlen die Montage durch einen autorisierten Fachmann
vornehmen zu lassen.
Montáž výrobku provádějte pouze dle přiloženého montážního návodu. V případě že výrobek
není montován dle návodu, zaniká nárok na záruku. Prosím, přečtěte si pozorně návod a
uschovejte jej pro pozdější použití.
1
Verwandte Anleitungen für TrendLine EASY-5
Inhaltszusammenfassung für TrendLine EASY-5
- Seite 1 EASY-5 Eckeinstieg 80x80cm / EASY-5-ti Rohový sprchový kout 80x80cm Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen. Sollte unser Produkt nicht nach Anleitung montiert sein, entfällt der Gewährleistungsanspruch.
-
Seite 2: Reklamationen
Vor der Montage bitte darauf achten! ● Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. ● Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. ●... - Seite 3 Explosionszeichnung/Rozložený náhled...
- Seite 4 Zubehörliste/Seznam příslušenství...
- Seite 5 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne Prosím překontrolujte povrch stěny a postavení sprchové vaničky 1 Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht. /Prosím ujistěte se, že sprchová vanička stojí ve vodě. 2 Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein, bevor Sie die Dusche montieren./Před montáží...
- Seite 6 Schritt 2 - Montage des Rahmens / Krok 2 - Montáž rámu Schritt 3 - Ausrichtung des Rahmens / Krok 3 - Orientace rámu R a dius 500m m : 78,5 - 80,0 x 78,5 - 80,0 cm Maß/velikost...
- Seite 7 Schritt 4 - Befestigung des Rahmens / Krok 4 - Upevnění rámu Schritt 5 - Befestigung des Rahmens / Krok 5 - Upevnění rámu Maß/velikost 800 mm 785-800 mm 900 mm 885-900 mm...
- Seite 8 Schritt 6 - Montage der Schiebetüren / Krok 6 - Montáž posuvných dveří Innenansicht Innenansicht Interiér Interiér Innenansicht Innenansicht Interiér Interiér Schritt 7 - Einhängen der Schiebetüren / Krok 7 - Připojení posuvných dveří Hier Drücken Zde Stlačit Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein. Anschließend drücken Sie bitte die unteren Laufrollen nach unten und schieben diese in die untere Laufschiene.
- Seite 9 Schritt 8 - Fertigmontage der Schiebetüren / Krok 8- Konečná montáž posuvných dveří Schritt 9 - Ausrichtung der Duschkabine / Krok 9 - Orientace sprchy Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht, dann müssen Sie zum Ausrichten der Kabine die Schrauben an den oberen Laufrol- len im oder gegen den Uhrzeigersinn drehen.
- Seite 10 Schritt 10 - Montage der Abdeckkappen / Krok 10 - Montáž krytu Schritt 11 - Montage der Abdeckkappen / Krok 11 - Montáž krytu...
- Seite 11 Schritt 12 - Abdichtung mit Silikon / Krok 12 - Utěsnění silikonem Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung / Prosím sprchu je možné použít až za 24 hodin od utěsnění silikonem 1 Silikonisieren Sie die Duschabtrennung nur von außen / Sprchovou zástěnu utěsněte silikonem zvenčí.
