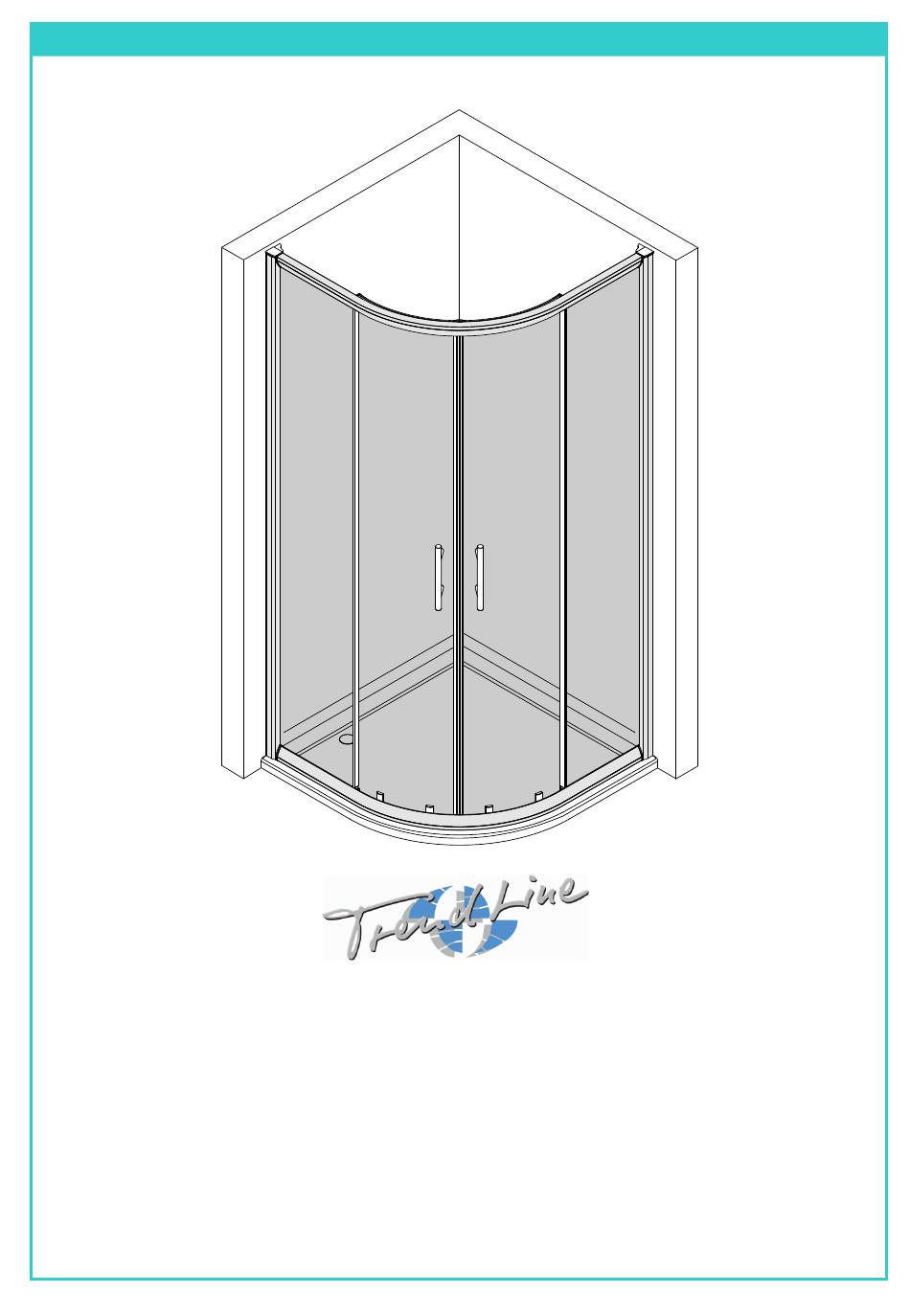

Easy-6 Runddusche
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren
Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach
Anleitung montiert sein, entfällt der Gewährleistungsanspruch.
1
Werbung
Verwandte Anleitungen für TrendLine Easy-6
Inhaltszusammenfassung für TrendLine Easy-6
- Seite 1 Easy-6 Runddusche Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach...
- Seite 2 von der Haftung ausgeschlossen. Sicherheitshinweis einem Karton. Reklamationen Benötigte Werkzeuge (Nicht im Lieferumfang enthalten) 2×...
-
Seite 3: Explosionszeichnung
Explosionszeichnung... - Seite 4 Explosionszeichnung...
- Seite 5 Teileliste Beschreibung Artikelnummer Stück Wandprofil LC165 Klipsprofil LC154 Rahmenprofil LC164 Aufrechtes Profil Feststehendes Element Bewegliches Element Laufschiene LC163 Magnetleiste CT009 Griff LS012C Laufrollen oben Laufrollen Unten Abdeckkappe Rahmenprofil A SLB260 Abdeckkappe Wandprofil A SLB264 Selbstschneidende Schraube Rahmenverbindung aus Kunststoff A SLB268 Laufschienenverbinder SLA274...
- Seite 6 Wasser steht. und mindestens 2 Meter oberhalb Oberkante der Schritt 1 - Montage der Wandprofile 6× 6 ×6 6× Maß Bitte rücken Sie die Außenseite des Wandprofils 20 mm vom...
- Seite 7 Schritt 2 - Montage und Position der unteren Laufschiene Bitte achten Sie auf die angegebene, geöffnete Position der Rahmen- verbindung aus Kunststoff. Schritt 3 - Montage der Fixelemente...
- Seite 8 Schritt 4 - Montage der oberen Laufschiene Schritt 5 - Fixierung der Fixelemente...
- Seite 9 Schritt 6 - Montage der Schiebetüren Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein. Anschließend drücken Sie bitte die unteren Laufrollen nach unten und schieben diese in die untere Laufschiene. Bitte beachten Sie, dass die unteren Laufrollen eine Feder haben, damit die Rollen ein- und ausge- hängt werden können.
- Seite 10 Schritt 7 - Fertigmontage der Schiebetüren Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht, dann müssen Sie zum Ausrichten der Kabine die Schrauben an den oberen Laufrol- len im oder gegen den Uhrzeigersinn drehen. ACHTUNG: Bitte richten Sie die Türen auch so aus, dass die unteren Laufrollen leicht in der unteren Laufschiene laufen.
- Seite 11 Schritt 9 - Montage der Klipsproile Bitte befestigen Sie das Klipsprofil mit beiden Händen vorsich- tig von innen auf dem Wandprofil, indem Sie das Profil mit der einen Hand fixieren und es vorsichtig mit der anderen Handkante in das Profil einschlagen. Achten Sie darauf, dass die einzelnen Schläge dicht aufeinander erfolgen.
- Seite 12 Schritt 11 - Abdichtung mit Silikon der Silikonisierung...
- Seite 13 Hergestellt für: Globus Fachmärkte GmbH & Co. KG, Zechenstraße 8, 66333 Völklingen...
