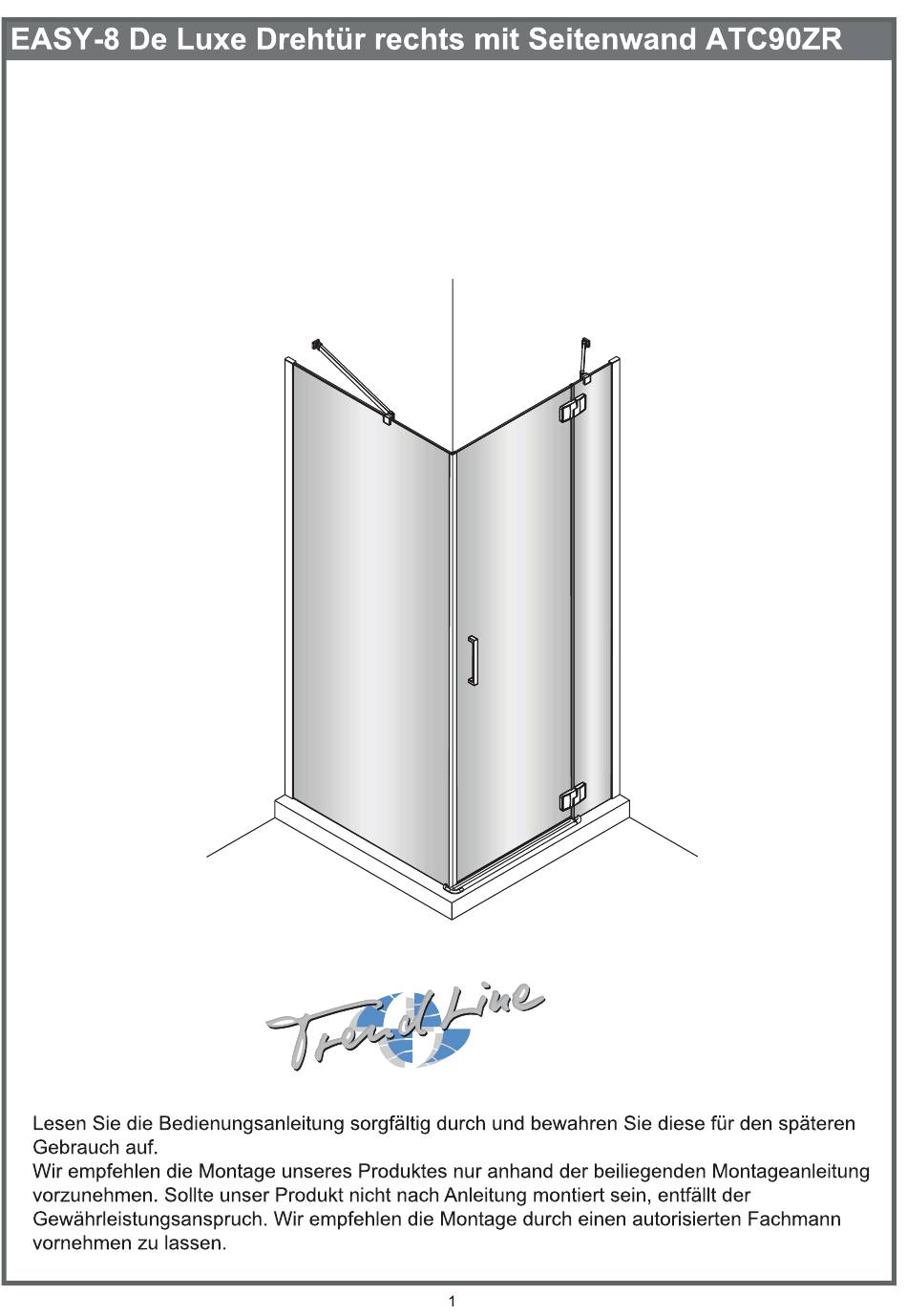

TrendLine EASY-8 De Luxe Bedienungsanleitung
Drehtur rechts mit seitenwand atc90zr
Vorschau ausblenden
Andere Handbücher für EASY-8 De Luxe:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für TrendLine EASY-8 De Luxe
Inhaltszusammenfassung für TrendLine EASY-8 De Luxe
-
Seite 3: Explosionszeichnung
Explosionszeichnung lang kurz... - Seite 4 Zubehörliste Teileliste Beschreibung Artikelnummer Stück Wandprofil CC410 Scheibendichtung ID414 Seitenwandscheibe MA200 Magnetprofil lang für Seitenwand CK407 Magnetprofil kurz für Drehtür CK407 ABS-Anschluss Schwallprofil 90° für Seitenwad Chrom DC223 Schwallprofil Aluminium Chrom AC040 Wasserabweisprofil PVC für die Tür DC406 ABS-Anschluss Schwallprofil 180° für Drehtür Chrom DC226 Drehtür links inklusiv Gelenk AM023 + AM237...
- Seite 5 Benötigtes Werkzeug 6.0mm Wasser Montage auf Duschtasse Außenkante Außenkante Bitte unbedingt auf die richtige Aus- richtung des Wandprofils achten. Die integrierte Dichtung muss nach außen zeigen. Bleistift Innen Diagonale Hilfslinie Montage auf Fliesenboden Außenkante Außenkante Außen Diagonale Hilfslinie...
- Seite 6 Montage der Glaswände Drücken Sie die Dichtung mit einem Stück Holz in das Profil Bitte beachten Sie, dass der Schritt 2C erst erfolgen darf, wenn die Dusche komplett ausgerichtet ist (Siehe Schritt 10). Wasser Innen Wasser Innen Wasser Innen...
- Seite 7 Montage der Drehtür Außen Innen Diese Schrauben müssen vor dem Diese Schraube bitte nicht zu fest Einhängen der Drehtüren anziehen. Innen Außen...
- Seite 8 Montage der Dichtungen Diagonale Hilfslinie...
- Seite 9 Montage des Schwallschutz Silikon Das Wasserabweisprofil wird (wie abgebildet) auf die untere Glaskante der Drehtüren aufgedrückt. Silikon...
- Seite 10 Ausrichtung und Endmontage Drücken Sie die Dichtung mit einem Stück Holz in das Profil Wasser Innen...
- Seite 11 Silikonisierung der Dusche Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung. 1 Silikonisieren Sie die Duschabtrennung nur von außen. 2 Silikonisieren Sie die Duschabtrennung nur entlang der oben f ett markierten Linien. PH=6.8~7.2 PH<6.8 ; PH>7.2...
- Seite 12 Hersteller / Inverkehrbringer: Globus Fachmärkte GmbH & Co.KG, Zechenstraße 8, 66333 Völklingen „Ansprechpartner für den Service“ Tel:0800 0008209 Servicezeiten: 8:00 - 17:00 Uhr Die Leistungserklärung zu diesem Artikel finden Sie unter: www.globus-baumarkt.de/artikeldokumente...
