TrendLine EASY-6 OPEN Bedienungsanleitung
Drehtür links mit seitenwand rechts
Vorschau ausblenden
Andere Handbücher für EASY-6 OPEN:
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung (13 Seiten)
Werbung

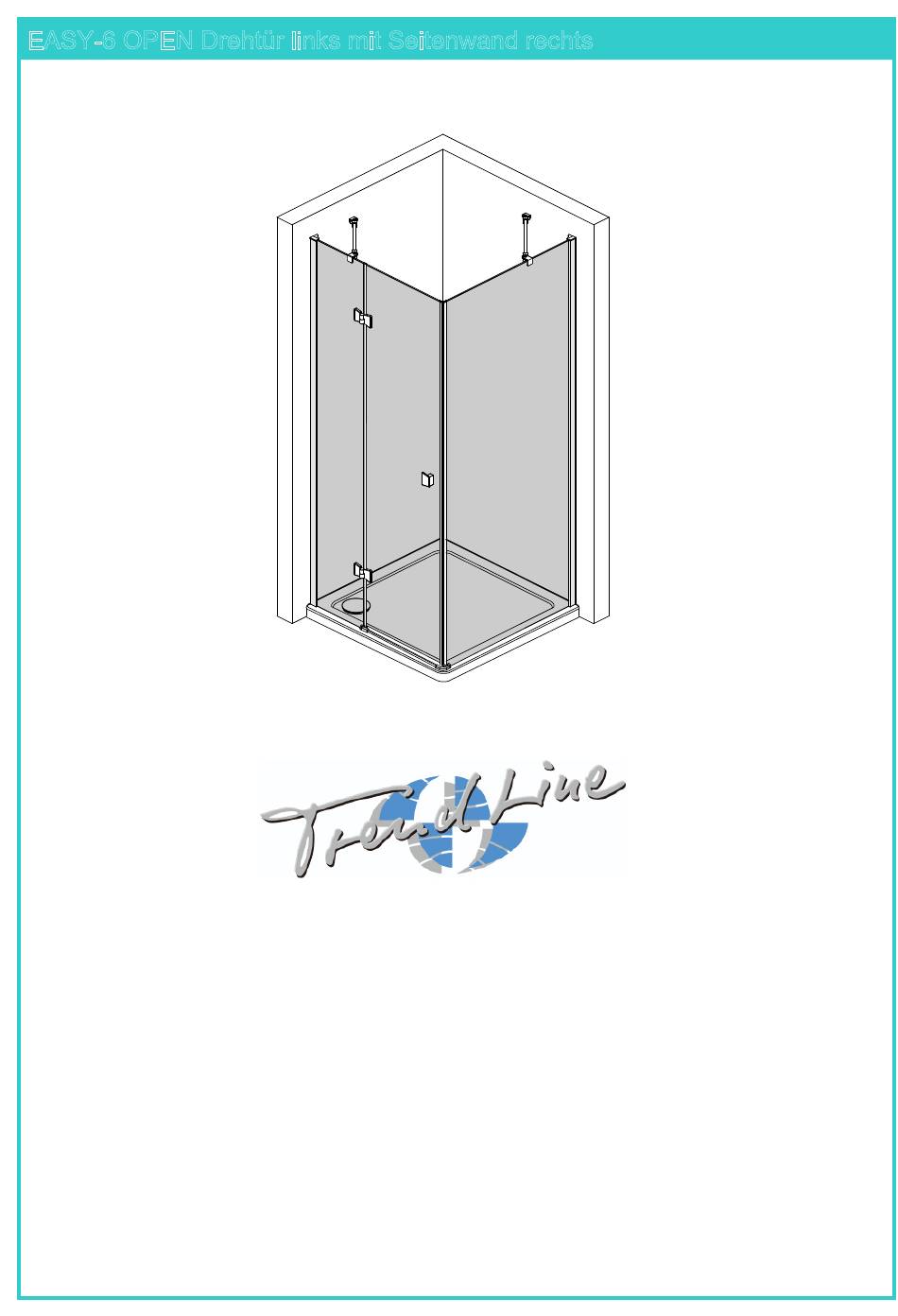

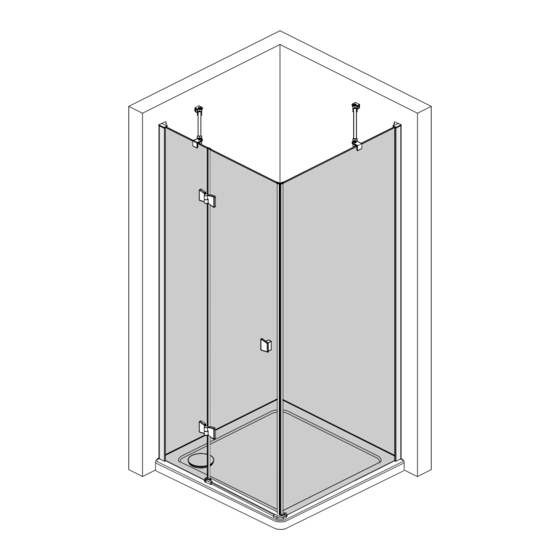

EASY-6 OPEN Drehtür links mit Seitenwand rechts
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren
Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach
Anleitung montiert sein, entfällt der Gewährleistungsanspruch.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TrendLine EASY-6 OPEN
Inhaltszusammenfassung für TrendLine EASY-6 OPEN
- Seite 1 EASY-6 OPEN Drehtür links mit Seitenwand rechts Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach...
-
Seite 2: Reklamationen
Vor der Montage bitte darauf achten! ● Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. ● Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. ●... - Seite 3 Exploded View Explosionszeichnung...
-
Seite 4: Zubehörliste
Zubehörliste Beschreibung Menge Bild Artikelnummer Abdeckkappe Rahmenprofil SLB209 linke Abdeckkappe Rahmenprofil SLB210 rechte Abdeckkappe Wandprofil SLB329 linke Abdeckkappe Wandprofil SLB330 rechte Wandprofil LC205C1980Z Kunststoffhalterung für SLG342 Klipsprofile Klipsprofil LC206C1980Z Rahmenprofil Fixteilscheibe FANOZ014 Untere Drehgelenke Türglasscheibe FANOZ013 Obere Drehgelenke Rahmenprofil FANOZ015 Fixteilscheibe Wandhalterung WJ0108... - Seite 5 Zubehörliste Beschreibung Menge Bild Artikelnummer Griffset LS017B ABS Ecke zu Schwallprofil SLB485 aus Aluminium Aluminium Schwallprofil LC272C603Z Unteres Wasserabweisprofil DS124607A Linke Schwallprofilaufnahme SLB482 Kreuzschraube ST3.9*30 LD001A SLA487 Wanddübel Kreuzschraube ST3.9*10 LD002A Schmierfett QT0002...
- Seite 6 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein, bevor Sie die Dusche montieren. Die Wände müssen bis zum Rand der Duschtasse und mindestens 2 Meter oberhalb Oberkante der Duschtasse gefliest sein.
-
Seite 7: Schritt 1 - Montage Der Wandprofile
Schritt 1 - Montage der Wandprofile 900mm 450mm Definieren Sie mit einem Bleistift vor der Montage die Mitte der vorderen Ecke Ihrer Duschtasse. Diese Markierung hilft Ihnen später beim Ausrichten der Duschkabine. Ø6 B ×8 A ×8... - Seite 8 Schritt 2 - Montage der Fixelemente innen außen Draufsicht C ×8 Innenansicht Innenansicht...
- Seite 9 Schritt 3 - Montage der Drehtür Bitte nutzen Sie vor dem Einhängen der Türen das Schmiermittel QT0002 für den Bolzen.. 15 ×4 innen außen HINWEIS: * Stecken Sie das obere Gelenk 1-2 mm in die Aufnahme, bevor Sie danach das untere Gelenk ansetzen und einstecken.
- Seite 10 Schritt 4 - Montage des Griffs innen außen Inside *Die Schrauben werden von der Innenseite eingeschraubt.
- Seite 11 Schritt 5 - Ausrichtung der Türe und Montage der Magnetleisten Innenansicht...
- Seite 12 Schritt 6 - Montage der Aluminium Schwallleiste...
- Seite 13 STEP 6 Assemble magnetic list Schritt 7 - Montage der Stabilisatoren Innenansicht Außenansicht Schritt 1 SW2.5 Schritt 2 Ø6 SW2.5 Schritt 1 Schritt 2...
- Seite 14 Schritt 8 - Montage der Wasserabweisprofile Hinweis: Die Wasserabweisprofile werden auf die Fixglasscheibe montiert. innen Außenansicht außen außen innen...
- Seite 15 Schritt 9 Montage der Klipsprofile und Abdeckkappen...
-
Seite 16: Schritt 10 Abdichtung Mit Silikon
Schritt 10 Abdichtung mit Silikon 24Std. 10cm 10cm Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung 1. Silikonisieren Sie die Duschabtrennung nur von außen. 2. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien. - Seite 17 Hersteller / Inverkehrbringer: „Ansprechpartner für den Service“ Globus Fachmärkte GmbH & Co.K G, Tel: 0800 0008209 Zechenstraße 8, Servicezeiten: 8:00 - 17:00 Uhr 66333 Völklingen Die Leistungserklärung zu diesem Artikel finden Sie unter: www.globus-baumarkt.de/artikeldokumente...
