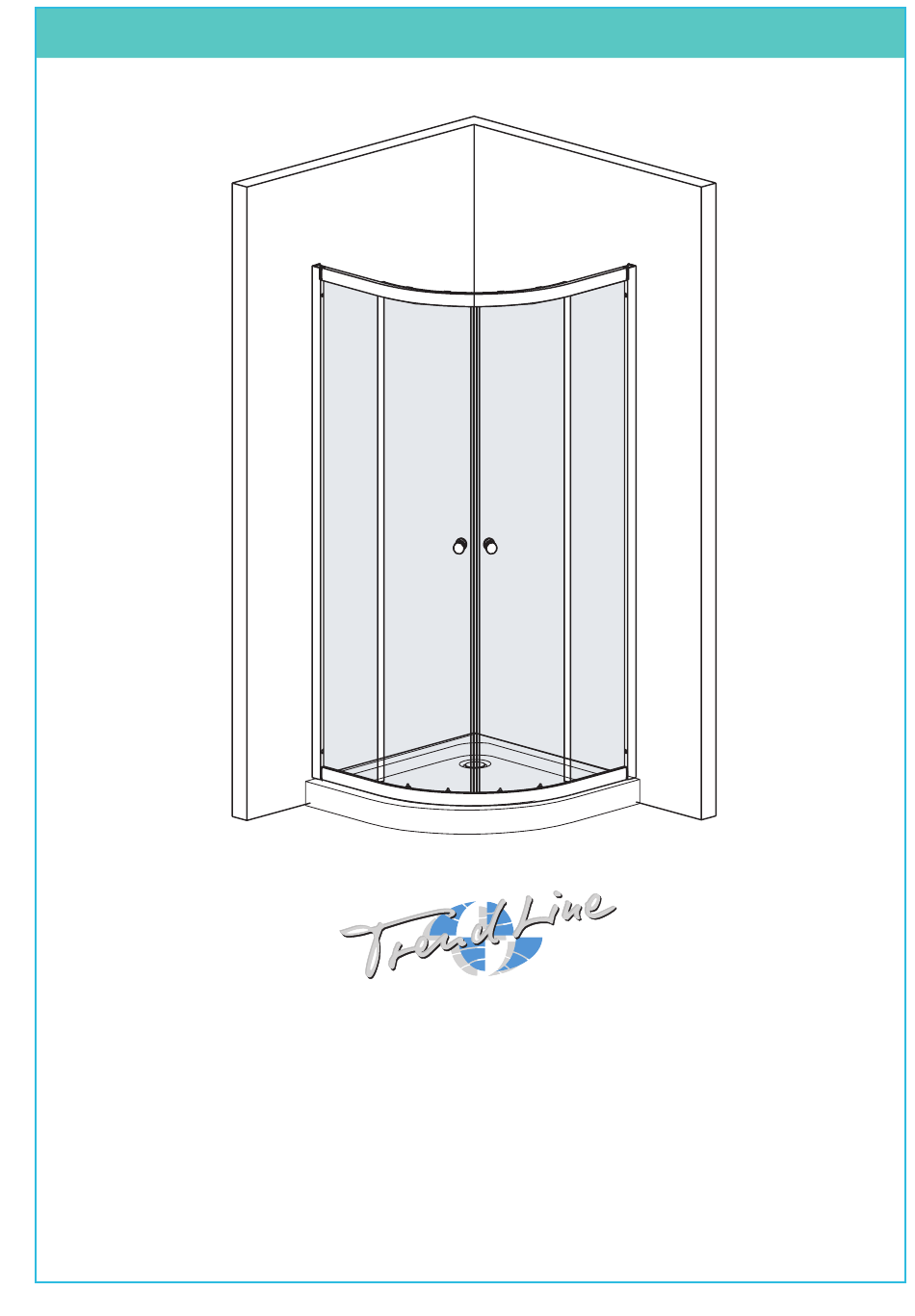

TrendLine Easy-5 Montageanleitung
80x80 cm
Quicklinks
Easy-5 Runddusche 80x80 cm
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren
Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach
Anleitung montiert sein, entfällt der Gewährleistungsanspruch.
1
Verwandte Anleitungen für TrendLine Easy-5
Inhaltszusammenfassung für TrendLine Easy-5
- Seite 1 Easy-5 Runddusche 80x80 cm Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach...
- Seite 2 Vor der Montage bitte darauf achten! ● Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. ● Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. ●...
-
Seite 3: Explosionszeichnung
Explosionszeichnung... - Seite 4 Zubehörliste ST4X30mm...
- Seite 5 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein, bevor Sie die Dusche montieren. Die Wände müssen bis zum Rand der Duschtasse und mindestens 2 Meter oberhalb Oberkante der Duschtasse gefliest sein.
- Seite 6 Schritt 2 - Ausrichtung des Rahmens Radius 500 mm Maß: 78,5 - 80,0 x 78,5 - 80,0 cm Schritt 3 - Befestigung des Rahmens Maß 800 mm 785-800 mm...
- Seite 7 Schritt 4 - Befestigung des Rahmens Schritt 5 - Montage der Schiebetüren...
- Seite 8 Schritt 6 - Einhängen der Schiebetüren Hier Drücken Bitte hängen Sie die oberen Laufrollen in die obere Laufschiene ein. Anschließend drücken Sie bitte die unteren Laufrollen nach unten und schieben diese in die untere Laufschiene. Bitte beachten Sie, dass die unteren Laufrollen eine Feder haben, damit die Rollen ein- und ausgehängt werden können.
- Seite 9 Schritt 8 - Ausrichtung der Duschkabine Wenn die Schiebetüren nicht richtig schließen oder ein Spalt zwischen den Magnetleisten oben oder unten entsteht, dann müssen Sie zum Ausrichten der Kabine die Schrauben an den oberen Laufrollen im oder gegen den Uhrzeigersinn drehen. ACHTUNG: Bitte richten Sie die Türen auch so aus, dass die unteren Laufrollen leicht in der unteren Laufschiene laufen.
- Seite 10 Schritt 10 - Montage der Abdeckkappen Schritt 11 - Abdichtung mit Silikon Bitte nutzen Sie die Dusche erst 24 Stunden nach der Silikonisierung 1. Silikonisieren Sie die Duschabtrennung nur von außen. 2. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien.
