Inhaltszusammenfassung für Totally Wicked Curve VT60
- Seite 1 USER MANUAL...
- Seite 2 60 Watts. The Curve VT60 includes the provision to use variable temperature mode with Nickel 200 and Titanium coils, or can simply be used as a variable wattage device with Kanthal or NiChrome coils.

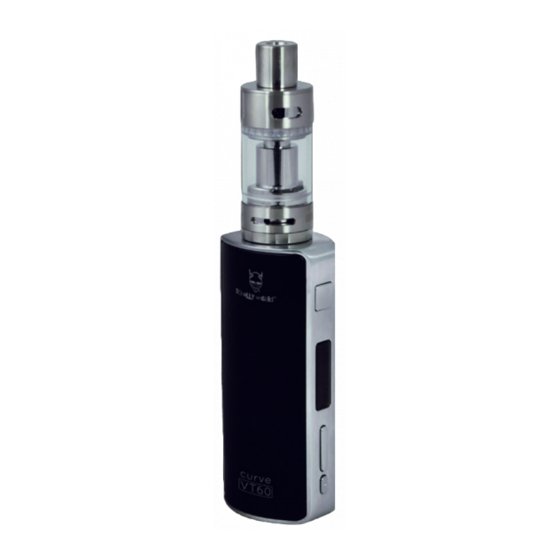

- Seite 3 The Curve VT60 A. Spring stainless steel 510 connector B. Power button C. OLED screen D. Up/Down rocker button E. Mode button F. Front cover (decorative) G. Back cover (battery access) H. Micro USB cable port (1.0amp) Sub-Air ll Tank I.
- Seite 4 Close the filling hole and open the air-flow control. Note: Colour coded seals to match the atomizer head are provided to fit to the tank as a reminder of which type of atomizer head you have installed. The tank is ready to be fitted to the Curve VT60.
- Seite 5 Press the power button (B) 5 times in quick succession, the OLED Screen will light to indicate the Curve VT60 is on and ready to use. In the same way, to turn the Curve VT60 off, press the power button 5 times in quick succession. When the Curve VT60 is on, the screen will turn off after 30 seconds of inactivity, but will seamlessly recover when the power button is pressed.
- Seite 6 Using your Curve VT60 Vaping in Temperature Mode: Press the power button as you inhale. When the button is held down, the OLED screen will be illuminated, and will show the temperature, power and base atomizer resistance. Vaping in Power Mode: Press the power button as you inhale.
- Seite 7 Adjusting temperature: Target coil temperature is adjusted by pressing the up or down rocker button (D). Press and hold either button to make large changes. Sweeping to either extreme of the adjustment range will switch display from Fahrenheit (200°- 600°) to Celsius (100°- 315°) and vice versa.
- Seite 8 Adjusting atomizer airflow: Adjusting the airflow control (b) varies the aperture size through which air is drawn into the atomizer. This can be adjusted to give the perfect resistance to airflow to suit your taste. Adjustment Lock function: While the device is on, simultaneously hold the up and down rocker button for 2 seconds until “Lock”...
- Seite 9 Lock/Unlock atomizer resistance: With the Curve VT60 in Ni or Ti Temperature control mode, press the power button (B) and the up button together for 2 seconds to lock the atomizer resistance at “base resistance”. A padlock icon will appear next to the resistance reading. Repeat the above to unlock the resistance and a “Ω”...
- Seite 10 Display rotation: While the device is off, simultaneously hold the up and down buttons for 2 seconds to rotate the display orientation through 180 degrees. (DOWN) (UP)
- Seite 11 Stealth function: While the device is on, simultaneously hold the power and down buttons for 2 seconds. This will switch between “Stealth ON” and “Stealth OFF”. When the stealth function is active the OLED screen will not display when the device is in use. Tap the power activation button quickly to display settings if required when the stealth function is active.
- Seite 12 Ni/Ti/VW mode: The Curve VT60 can be used in Temperature (Ni) mode with Nickel 200 coils, Ti mode with Titanium coils or in variable power (VW) mode with NiChrome or Kanthal coils. Pressing and holding the mode button (E) for 2 seconds toggles between these 3...
- Seite 13 If the Curve VT60 is used in temperature controlled mode with coil material that is not capable of temperature sensing, it will immediately drop back into VW mode. You may need to reduce power using the down button to avoid burning your non-VT coil if this happens.
- Seite 14 When connected to the USB cable and while the Curve VT60 is switched on, the battery charge icon will flash to show it is charging. If the Curve VT60 is switched off while charging, a larger battery charge icon will display charging status, and will go out when fully charged.
- Seite 15 Changing front and back magnetic covers: Alternative coloured front and back covers are available to purchase separately for coordinating your device for fashion. To remove the front cover open the back cover and remove the battery, close to the negative terminal you will find a hole through which you can push a thin screwdriver or similar to pop off the front magnetic cover, you can replace both covers with the colour of your choice.
- Seite 16 Screw a new ML atomizer head into the atomizer base and firmly tighten. Refit the atomiser base into the tank, refill if necessary. Connect the assembled atomizer to the battery and the Curve VT60 is ready to use.
- Seite 17 • Do not charge the battery in a Further precautions: damp environment, in • Store the Curve VT60 e-cigarette and temperatures under 0°C or above its accessories away from children whilst not in use. 45°C. • Do not carry batteries in a pocket •...
- Seite 18 Specifications: Sub-Air II Tank Curve VT60: • Size: 38mm x 28mm x 90mm • Length: 66mm • Diameter: 22mm • Thread type: 510 thread • Capacity: 4.5ml • Power mode 1W to 60W, Temperature • Thread type: 510 thread mode 100°C to 315°C (200°F to 600°F) •...
- Seite 19 Warranty The Curve VT60 components contained in each kit have a 28-day parts warranty with the exception of the atomizer heads which are covered by our Dead On Arrival warranty only. The USB cable supplied has a 12-month warranty. If any parts are found to be faulty within this time please contact our customer service team, whose details are on the back page of this booklet and we will arrange for a replacement.
- Seite 20 Ganz egal, ob die Nutzung mit den speziellen Nickel-Verdampferköpfen für das temperaturgeregelte Dampfen oder mit traditionellen Heizwendeln erfolgt, wir sind uns sicher, dass die Totally Wicked Curve VT60 damit einen weiteren sehr wichtigen Meilenstein in unserer Produkthistorie gesetzt hat.
- Seite 21 Curve VT60 A. Edelstahl 510er Anschluss mit gefedertem Pluspol B. Power-Taster C. OLED-Display D. Rauf/Runter-Taster E. Modus-Taster F. Front-Cover (dekorativ) G. Akkufachdeckel H. Micro-USB-Anschluss (1A) SubAir II Tank I.Verdampferbasis J. Luftzugregulierung K. ML Verdampferkopf L. Tank-Glas M. Seitliche E-Liquid Befüllöffnung...
- Seite 22 öffnen und mit E-Liquid befüllen - dabei den Tank im 45° Winkel halten. Anschließend E-Liquid Befüllöffnung schließen und die Luftzugregulierung wieder öffnen. Anmerkung: Farbige Dichtungen sind beigelegt, damit der Tank entsprechend zum eingesetzten Verdampferkopf farblich als Gedächtnisstütze angepasst werden kann. Der Tanks ist jetzt zum Aufschrauben an die Curve VT60 bereit.
- Seite 23 Power Ein/Aus: Power-Taster (B) 5-mal hintereinander drücken; das OLED-Display leuchtet auf und signalisiert, dass die Curve VT60 an und zur Nutzung bereit ist. Zum Ausschalten, Taster ebenfalls 5-mal drücken. Im aktiven Modus geht das Display nach ca. 30 Sekunden aus und leuchtet erneut auf, wenn der Power-Taster gedrückt wird.
- Seite 24 Bedienung Ihrer Curve VT60 Im temperaturgeregelten Modus dampfen: Beim Inhalieren Power-Taster drücken - am OLED-Display werden dabei die eingestellte Temperatur, Leistungsparameter und der Verdampferwiderstand angezeigt. Im Power-Modus dampfen: Beim Inhalieren Power-Taster drücken - am OLED-Display werden dabei die Leistung (Watt), Spannung (Volt), der Verdampferwiderstand und die Zugdauer angezeigt.
- Seite 25 Temperatur einstellen: Die gewünschte Heizwendel-Temperatur kann durch Drücken des Rauf/Runter-Taster (D) eingestellt werden. Drücken und Halten ermöglicht einen schnelleren Vor- oder Rücklauf. Die Temperatur kann in Fahrenheit (200°-600°) oder in Celsius (100°-315°) angezeigt werden, indem man rotierend den Einstellbereich über das Maximum oder Minimum hinaus und umgekehrt durchfährt.
- Seite 26 Luftzug einstellen: Durch Drehen der Luftzugregulierung an der Verdampferbasis (J) variiert die Öffnungsgröße des Lufteinlasses und somit die Menge an Luft, die zum Verdampferkopf angesaugt wird. Die Luftzugregulierung erlaubt eine perfekte Abstimmung des Zugwiderstandes. Rauf/Runter-Taster sperren: Wenn das Gerät eingeschaltet ist, den Rauf/Runter-Taster in beide Richtungen gleichzeitig gedrückt halten –...
- Seite 27 Verdampferwiderstand sichern/entsichern: Wenn die Curve VT60 im temperaturgeregelten Ni- oder Ti-Modus genutzt wird, Power- Taster (B) und Rauf-Taster gleichzeitig für ca. zwei Sekunden gedrückt halten, um den ‘Basiswiderstand’ zu sichern. Danach erscheint ein Schloss-Symbol gleich neben der Widerstandsanzeige. Zum Entsichern den Vorgang wiederholen und es erscheint ein Ω-Symbol gleich neben der Widerstandsanzeige.
- Seite 28 Displayanzeige drehen: Gerät ausschalten und Rauf/Runter-Taster gleichzeitig in beider Richtungen für ca. zwei Sekunden gedrückt halten: die Displayanzeige dreht sich um 180 Grad. (RAUF) (RUNTER)
- Seite 29 Stealth-Modus: Wenn das Gerät eingeschaltet ist, Power-Taster und Runter-Taster gleichzeitig für ca. zwei Sekunden gedrückt halten – mit dieser Abfolge kann der Stealth Modus aktiviert und deaktiviert werden (‘Stealth ON’ / ‘Stealth OFF’). Im Stealth Modus leuchtet das OLED-Display beim Dampfen nicht auf. Kurzes Klicken des Power-Tasters ermöglicht dennoch das Ablesen der Einstellungen am Display.
- Seite 30 Ni/Ti/VW-Modus: Die Curve VT60 kann sowohl im temperaturgeregelten Modus mit Nickel-200 (Ni) oder mit Titan Verdampferköpfen (Ti), als auch im Leistungs-Modus (VW) mit konventionellen Verdampfersystemen betrieben werden. Wird der Modus-Taster (E) für ca. zwei Sekunden gedrückt, kann zwischen den 3 Modi gewechselt werden.
- Seite 31 Modus sollte stets eine geeignete Watteinstellung zum Verdampfer(- Kopf)-Widerstand vorgenommen werden. Wenn versucht wird die Curve VT60 im temperaturgeregelten Modus zu betreiben und der Heizwendel-Draht ist nicht für die Temperaturmessung geeignet, schaltet das Gerät automatisch in den leistungsgeregelten VW-Modus. Wenn dies geschieht, sollte evtl.
- Seite 32 Der Akkuladestand wird am OLED-Display angezeigt. Unter 10% beginnt die Ladestandsanzeige am Display zu blinken. Der Akku kann herausgenommen und mit einem geeigneten Ladegerät oder auch über die Curve VT60 selbst, mittels beigelegtem USB-Kabel, an einem geeignetem USB-Port oder USB-Netzstecker aufgeladen werden.
- Seite 33 Front-Cover und Akkufachdeckel wechseln: Alternative Farben sind separat erhältlich und können bei Bedarf und Präferenz gewechselt gewechselt werden. Zum Entfernen des Front-Covers zunächst den magnetischen Akkufachdeckel lösen und den Akku entnehmen. Im Akkufach befindet sich neben dem Minuspol eine Öffnung, durch die das magnetische Front-Cover z. B. mit einem kleinen Schraubendreher herausgedrückt und gelöst werden kann.
- Seite 34 Tiefentladeschutz: Fällt die tatsächliche Akkuspannung auf unter 3.3V, erscheint am Display die Meldung ‘Lock’. Solange kein Ladevorgang erfolgt, ist das Gerät für eine weitere Nutzung gesperrt. Tiefentladeschutz aufheben: Beim Ladevorgang wird der Tiefentladeschutz wieder aufgehoben. Temperatur-Alarm: Wenn die Temperatur des Gerätes 70°C übersteigt, wird die Stromzufuhr an den Verdampfer automatisch unterbrochen und am Display erscheint die Meldung ‘Device Too Hot’...
- Seite 35 • Verdampferbasis vom Tank abschrauben. • Verdampferkopf aus der Verdampferbasis schrauben • Neuen ML Verdampferkopf handfest in die Verdampferbasis schrauben. • Verdampferbasis wieder an den Tank schrauben. • Zusammengebaute Tankeinheit an die Curve VT60 schrauben. Das Gerät ist jetzt für die Nutzung bereit.
- Seite 36 Vorsichtsmaßnahmen: • Akkus nicht in feuchter Umgebung, • Bewahren Sie die Curve VT40 E-Zig und das Zubehör außerhalb der oder bei Temperaturen unter 0°C oder Reichweite von Kindern und Tieren über 45°C aufladen. auf. • Akkus nicht in Taschen mit metallischen Gegenständen •...
-
Seite 37: Technische Daten
Technische Daten: SubAir II Tank: Curve VT60: • Abmessungen: 90mm x 38mm x 28mm • Abmessungen: 66mm x 22mm Ø • Kapazität: 4,5ml • Ausgangsleistung: 1-60W • Verdampferanschluss: 510er Gewinde • Temperaturregelbereich: in Fahrenheit • Material: 304 Edelstahl 200°-600° oder in Celsius 100°-315°... - Seite 38 Garantie Die Curve VT60 Komponenten aus dem Kit haben eine 28 Tage Garantie. Verdampferköpfe werden als Einwegartikel mit einer DOA Regulierung und das USB Ladekabel mit einer 12 Monate Garantie ausgeliefert. Ausgenommen sind Schäden durch unsachgemäße Nutzung. Sollte eine Komponente fehlerhaft sein, bitten wir Sie...
- Seite 39 Tel 01254 692244 Manufactured in China www.totallywicked-eliquid.co.uk by Joyetech under the authority of Pillbox38 UK Tel 1(888) 761-9425 Ltd, Stancliffe Street, www.totallywicked-eliquid.com Blackburn, Lancashire, Tel 01803 942533 BB2 2QR. www.totallywicked-eliquid.de...
