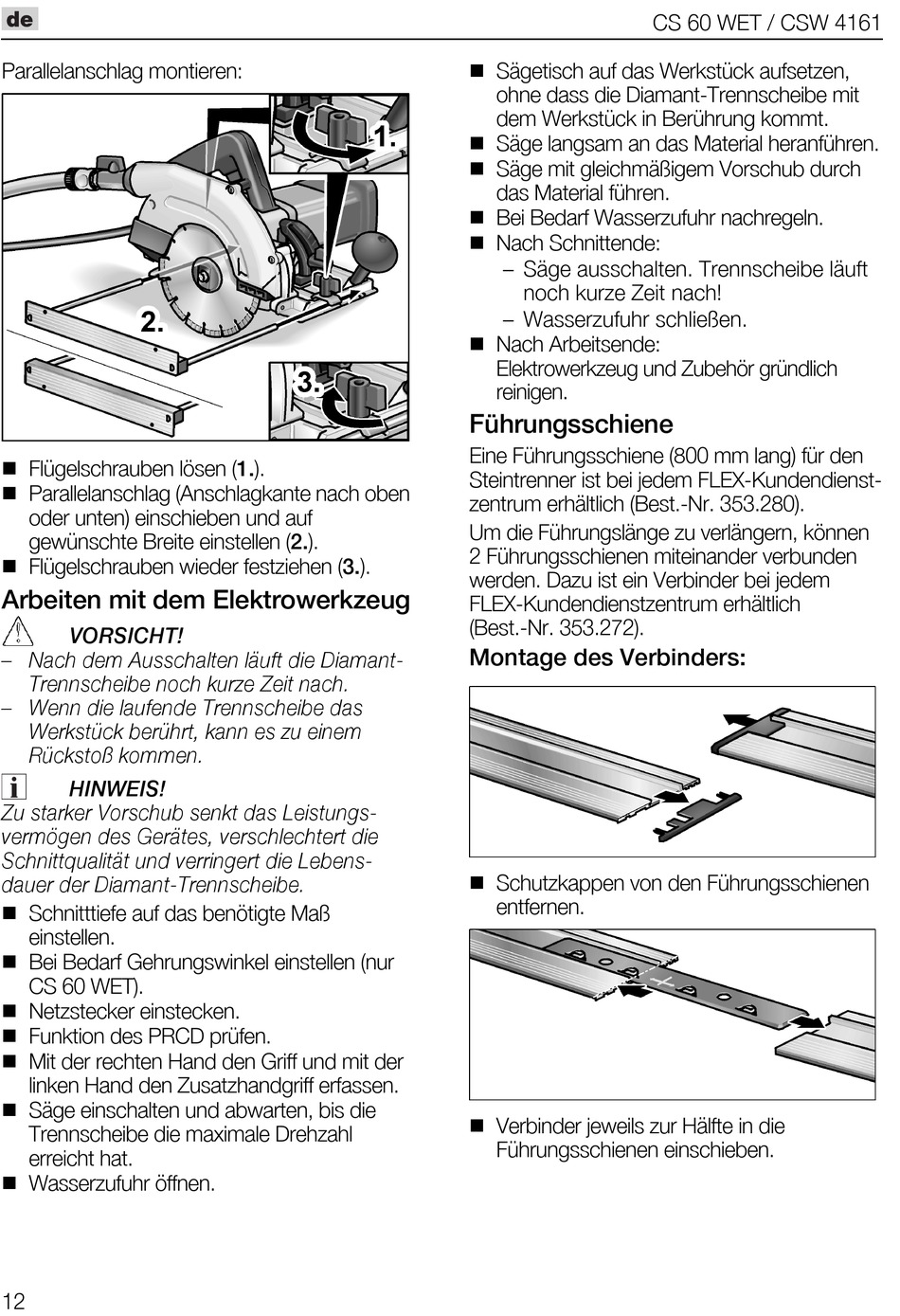

Parallelanschlag montieren:
Flügelschrauben lösen (1.).
Parallelanschlag (Anschlagkante nach oben
oder unten) einschieben und auf
gewünschte Breite einstellen (2.).
Flügelschrauben wieder festziehen (3.).
Arbeiten mit dem Elektrowerkzeug
slopf`eq>
Ó k~ÅÜ=ÇÉã=^ìëëÅÜ~äíÉå=ä®ìÑí=ÇáÉ=aá~ã~åíJ
qêÉååëÅÜÉáÄÉ=åçÅÜ=âìêòÉ=wÉáí=å~ÅÜK
Ó tÉåå=ÇáÉ=ä~ìÑÉåÇÉ=qêÉååëÅÜÉáÄÉ=Ç~ë=
tÉêâëíΩÅâ=ÄÉêΩÜêíI=â~åå=Éë=òì=ÉáåÉã=
oΩÅâëíç≈=âçããÉåK
efktbfp>
wì=ëí~êâÉê=sçêëÅÜìÄ=ëÉåâí=Ç~ë=iÉáëíìåÖëJ
îÉêã∏ÖÉå=ÇÉë=dÉê®íÉëI=îÉêëÅÜäÉÅÜíÉêí=ÇáÉ=
pÅÜåáííèì~äáí®í=ìåÇ=îÉêêáåÖÉêí=ÇáÉ=iÉÄÉåëJ
Ç~ìÉê=ÇÉê=aá~ã~åíJqêÉååëÅÜÉáÄÉK=
Schnitttiefe auf das benötigte Maß
einstellen.
Bei Bedarf Gehrungswinkel einstellen (nur
CS 60 WET).
Netzstecker einstecken.
Funktion des PRCD prüfen.
Mit der rechten Hand den Griff und mit der
linken Hand den Zusatzhandgriff erfassen.
Säge einschalten und abwarten, bis die
Trennscheibe die maximale Drehzahl
erreicht hat.
Wasserzufuhr öffnen.
12
Sägetisch auf das Werkstück aufsetzen,
ohne dass die Diamant-Trennscheibe mit
dem Werkstück in Berührung kommt.
Säge langsam an das Material heranführen.
Säge mit gleichmäßigem Vorschub durch
das Material führen.
Bei Bedarf Wasserzufuhr nachregeln.
Nach Schnittende:
– Säge ausschalten. Trennscheibe läuft
noch kurze Zeit nach!
– Wasserzufuhr schließen.
Nach Arbeitsende:
Elektrowerkzeug und Zubehör gründlich
reinigen.
Führungsschiene
Eine Führungsschiene (800 mm lang) für den
Steintrenner ist bei jedem FLEX-Kundendienst-
zentrum erhältlich (Best.-Nr. 353.280).
Um die Führungslänge zu verlängern, können
2 Führungsschienen miteinander verbunden
werden. Dazu ist ein Verbinder bei jedem
FLEX-Kundendienstzentrum erhältlich
(Best.-Nr. 353.272).
Montage des Verbinders:
Schutzkappen von den Führungsschienen
entfernen.
Verbinder jeweils zur Hälfte in die
Führungsschienen einschieben.
CS 60 WET / CSW 4161
