Seite 1

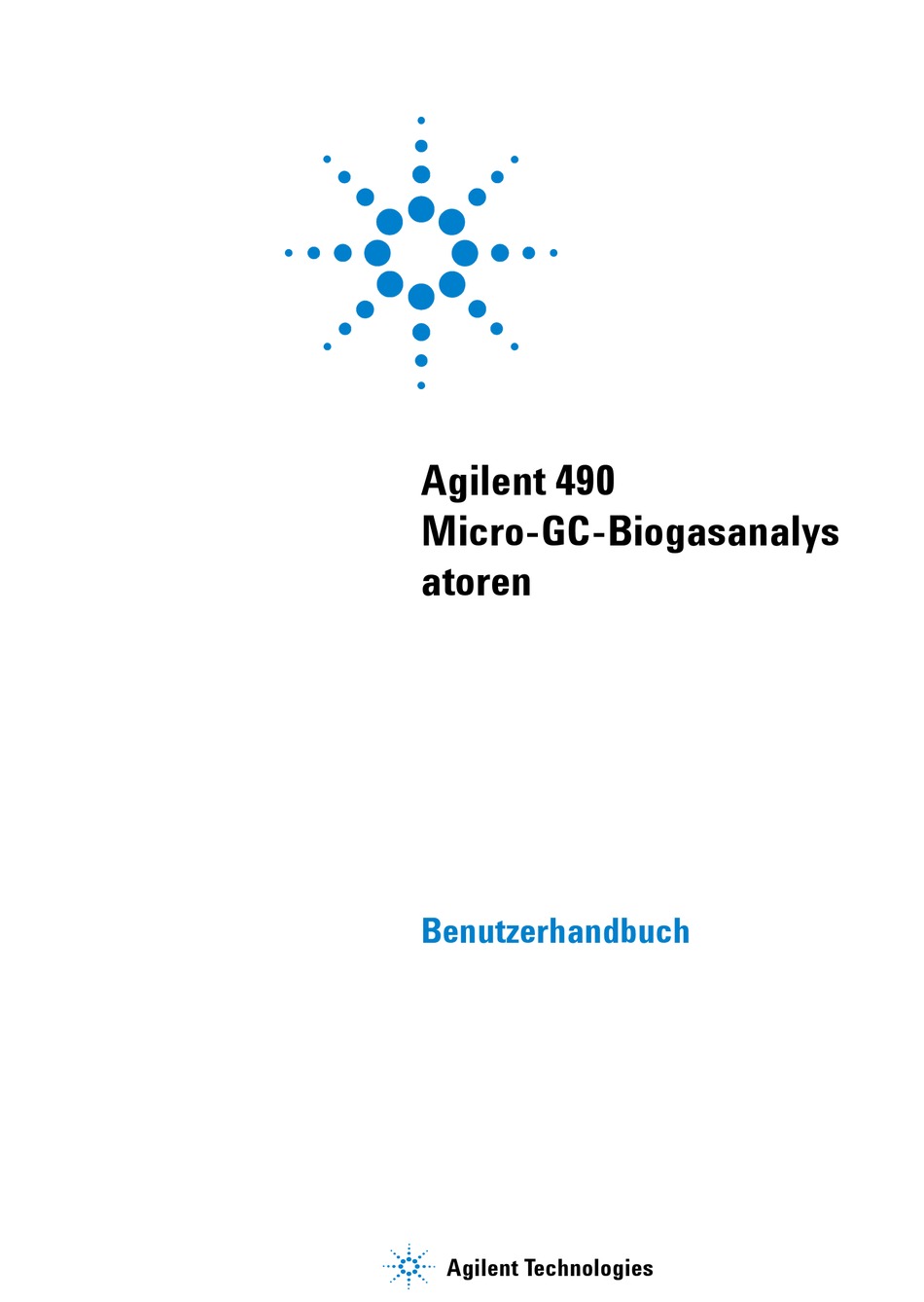

Agilent 490 Micro-GC-Biogasanalys atoren Benutzerhandbuch Agilent Technologies...
Seite 2
Ausgaben vorbehalten. Vereinbarung und schriftliche Genehmi- Rechtsbeschränkungen als in FAR Darüber hinaus übernimmt Agilent im gung seitens Agilent Technologies, Inc. ver- 52.227-19(c)(1-2) (Juni 1987) angegeben. gesetzlich maximal zulässigen Rah- vielfältigt werden (darunter fällt auch die Benutzer der US-Regierung unterliegen kei-...
Wasserstoff und Kohlenstoffmonoxide verbrannt werden oder mit Sauerstoff oxidieren, wird Energie freigesetzt, die als Kraft- stoff verwendet werden kann. Bei dem Agilent 490 Micro-GC-Biogasanalysator handelt es sich um einen werkseitig konfigurierten Analysator für Biogasanalysen. Es stehen zwei Arten von Biogasanalysatoren zur Verfügung: der Agilent 490 Micro-GC-Biogasanalysator und der Agilent 490 Micro-GC-Biogasanalysator Extended.
Dieser Kalibrierungsstandard dient als Referenz für die Leistung des Biogasanalysators. Weitere Einzelheiten zum universellen Gaskalibrierungsstandard siehe Anhang 1. Der Analysator wird mit dem bei der Installation vom Agilent Kundentechniker angewandten universellen Gaskalibrierungs- standard ausgeliefert. Die werkseitig eingestellte Methode, das endgültige Chromatogramm (Testbericht) und dieses Benutzer-...
Seite 5
Die Agilent Biogasanalysatoren CP-Molsieve-Kanal Der CP-Molsieve 5A-Kanal des Biogasanalysators analysiert Per- manentgase wie Helium, Neon, Wasserstoff, Sauerstoff, Stick- stoff, Methan und Kohlenmonoxid. Abb. 1 ist ein Chromatogramm des auf dem CP-Molsieve 5A-Kanal analysierten universellen Gaskalibrierungsstandards. Seconds Abb. 1 Der auf dem CP-Molsieve-Kanal analysierte universelle Gaskalibrierungsstandard...
Seite 6
Die Agilent Biogasanalysatoren CP-PoraPLOT U-Kanal Der CP-PoraPLOT U-Kanal des Biogasanalysators wird zum Analysieren von Kohlendioxid, Äthan, Schwefelwasserstoff und N-Propan verwendet. Dieser Kanal und der Probeneinlass sind Ultimetal-deaktiviert, was zur Leistungsverbesserung bei der Schwefelwasserstoffanalyse führt. Das mit dem CP-PoraPLOT U-Kanal vom universellen Gaskalibrie- rungsstandard erzielte Chromatogramm ist in Abb.
Seite 7
Die Agilent Biogasanalysatoren CP Sil 5 CB-Kanal Der CP-Sil 5 CB-Kanal des Biogasanalysators Extended wird zur Kohlenwasserstoffanalyse bis zu N-Heptan verwendet. Zu den für diesen Analysator angegebenen Kohlenwasserstoffen zählen I-Butan, N-Butan, Neopentan, N-Pentan, Isopentan, N-Hexan und N-Heptan. Der universelle Gaskalibrierungsstandard umfasst nicht alle diese Kohlenwasserstoffe.
Die Agilent Biogasanalysatoren Einstellen der Rückspülzeit Für den CP-Molsieve 5A- und den CP-PoraPLOT U-Kanal müs- sen die Rückspülzeiten eingestellt werden. Zur Einstellung wird der universelle Gaskalibrierungsstandard empfohlen. Die Einstellung des CP-Molsieve 5A-Kanals hat den Zweck, das gesamte Methan in die Säule gelangen zu lassen, während alle Komponenten wie Feuchtigkeit, Kohlendioxid, Äthan und...
Die Agilent Biogasanalysatoren Anhang 2: Die Biogasanalysatormethode Tabelle 1 Die Biogasanalysatormethode Methodeneinstellungen CP-Molsieve 5A CP-PoraPLOT CP-Sil 5 CB U-Kanal Trägergas Argon Helium Helium Injektortemperatur (°C) Injektionszeit (ms) Rückspülzeit (s) Säulentemperatur (°C) Druck (kPa) Probenleitungstemperatur (°C) Signal umkehren Nein Nein Nähere Informationen zu der Methode siehe PDF-Methoden- datei, die auf der Analysator-CD verfügbar ist.
