Beispielbrennkurve

Eingabe einer
Brennkurve
segment
k
segment
k
segment
2
Die obenstehende Brennkurve wird für die TC60/8 in
folgende Segmente übersetzt:
Segment Nr
*SKIP: Dieser Wert bedeutet ungeregeltes (=maxi-
males) Aufheizen bzw. Abkühlen.
**End: Dieser Wert (anstelle der Temperatur) signali-
siert dem Regler das Ende des Programmes.
Wie in den Segmenten 3 und 5 ersichtlich wird eine
Haltezeit einfach dadurch erreicht, daß die Tempe-
ratur des vorherigen Segmentes erneut eingegeben
wird (gefolgt von der entsprechenden Haltezeit).
Als Beispiel soll die genannte Brennkurve eingegeben
werden: Schalten Sie den Regler über den
Netzschalter ein. Nach einigen Sekunden erscheint
die aktuelle Ofentemperatur.
bzw.

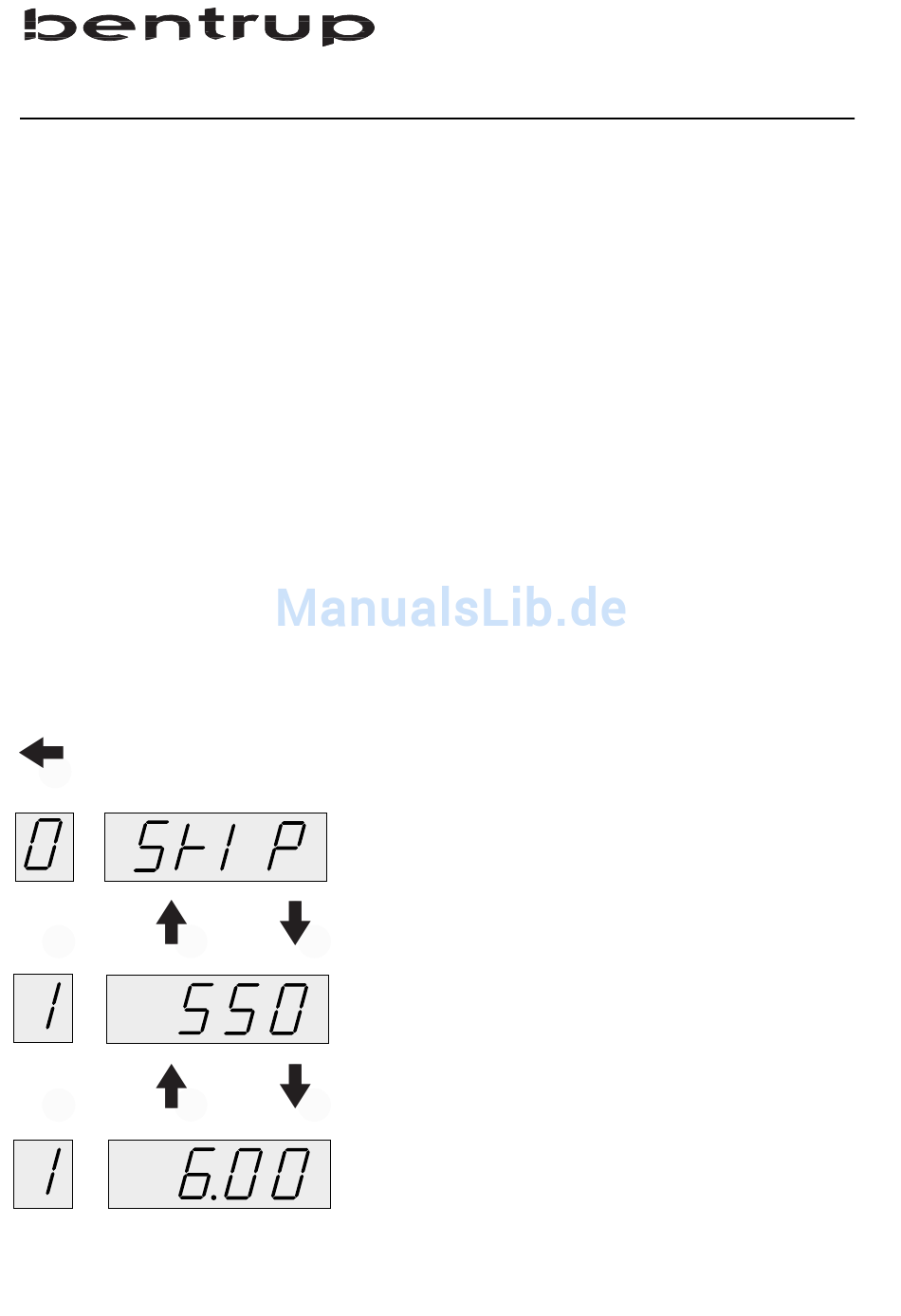

Wählen Sie über die Taste (4) das Segment Nr. 0 in der
Anzeige (2) an. In der Anzeige (1) erscheint die
aktuelle Vorlaufzeit in Stunden/Minuten (SKIP=0.00).
Über die Tasten (7) und (8) kann dieser Wert beliebig
verändert werden.
Wählen Sie über die Taste (5) das Segment 1. Auf der
bzw.
Anzeige (1) erscheint die aktuell eingestellte
Temperatur. Stellen Sie über die Tasten (7) und (8) die
gewünschte Temperatur ein (550°C). Schalten Sie mit
der Taste (5) zur Zeit und geben Sie die gewünschten
6.00 Stunden über die Tasten (7) bzw. (8) ein.
Temperatur
0 --
1 550°C
2 810°C
3 810°C
4 510°C
5 510°C
6 460°C
7 End**
Zeit
1.00
6.00
SKIP*
0.10
SKIP*
1.00
5.00
