Einleitung

Sicherheitshinweise

Brennkurven

[°C]
810
550
(a) (b) (c) (d) (e)
1.0 7.0 9.0 9.10
Mit der bentrup TC60/8 haben Sie sich für eine
leistungsfähige Regelanlage aus der Kompaktklasse
entschieden, die speziell für komplexe Brennkurven
(z.B. Glasverarbeitung) konzipiert wurde. Die TC60/8
vereinbart komplexe Brennkurven, sichere Ofen-
funktion und Genauigkeit zu einem günstigen Preis.
Lesen Sie bitte vor Inbetriebnahme Ihrer TC60/8 das
Handbuch sorgfältig durch. Hierdurch werden Sie
schnell mit den vielfältigen Möglichkeiten der TC60/8
vertraut.
Beachten Sie ferner die Sicherheitshinweise des Ofen-
herstellers. Achten Sie darauf, daß die Steuerung in
ausreichendem Abstand vom Ofen montiert und
außerdem keiner direkten Hitze vom Ofen durch
Abluft oder Strahlung ausgesetzt wird.
Die mikroprozessor Regelung TC60/8 erlaubt eine
präzise und reproduzierbare Steuerung Ihres
Brennofens. Der Verlauf eines Brandes wird durch
eine Brennkurve dargestellt, die aus bis zu 9

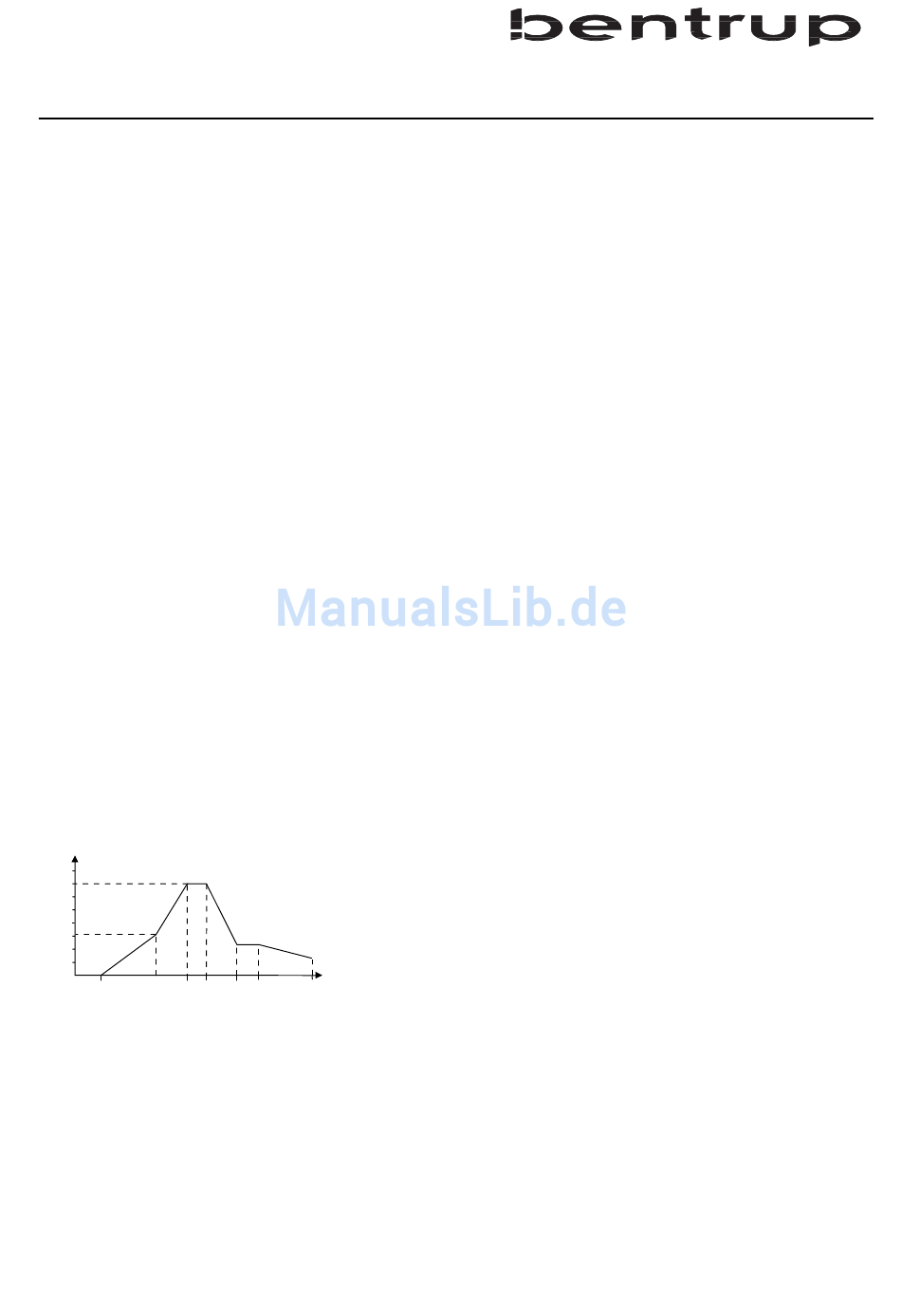

Segmenten besteht. Die nebenstehende Grafik zeigt
ein Beispiel für eine solche Brennkurve. Diese besteht
aus folgenden Segmenten:
(f)
(g)
[min]
9.30 10.30
Jedes Segment besteht aus einer (End)Temperatur und
der Zeit, in der diese Temperatur erreicht wird. Sie
müssen nur die wirklich benötigten Segmente
eingeben.
Die Vorlaufzeit (=Programmstartverzögerung z.B. um
den günstigen Nachtstrom zu nutzen) wird als
Segment 0 eingegeben.
a. Vorlaufzeit 1 Stunde
b. Aufheizen auf 550°C in 6 Stunden
c. Aufheizen auf 810°C ungeregelt
d. Haltezeit 10 Minuten
e. Abkühlen auf 510°C ungeregelt
f. Haltezeit 1 Stunde
g. Abkühlen auf 460°C in 5 Stunden
