Nombre de fers
Diamètre de l'arbre
Vitesse de l'arbre n
o
Nombre de coupe par minute
Longueur des fers
Largeur des fers
Epaisseur des fers
Vitesse d'avance
6 ou 10 m/min
Buse d´aspiration Ø 125mm (150mm)
Dimension de la machine (Lxlxh)
1060 x 1250 x 1500mm
Poids net
Voltage
400V ~3/PE 50Hz
Puissance
5,6 kW (7,5 CV) S1
Courant électrique
Raccordement (H07RN-F): 4x1,5mm²
Fusible du secteur électr.
4.2 Emission de bruit
Indications selon EN 860
(incertitude de mesure 4 dB)
Pièce en sapin:
I=100mm, L=1000mm, humidité 8,5%
Puissance sonore
(selon EN ISO 3746):
Marche à vide
LwA 96,8 dB(A)
Usinage
LwA 100,6 dB(A)
Niveau de pression sonore
(selon EN ISO 11202):
Place d'usinage 1:
Marche à vide
LpA 86,1 dB(A)
Usinage
LpA 85,1 dB(A)
Place d'usinage 2:
Marche à vide
LpA 85,8 dB(A)
Usinage
LpA 85,7 dB(A)
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Bien qu'il existe un rapport entre les
niveaux d'émission et la nuisance
nous ne pouvons pas savoir si des
précautions supplémentaires sont
nécessaires.
Le risque de nuisance sur votre zone
de travail dépend de différents points
comme la durée du travail, la place et
l'entourage, le bruit et le nombre des
autres machines. De plus le niveau
toléré peut varier dans les différents
pays.
Cette information est tout de même
importante, ainsi l'utilisateur peut
estimer les dangers et les risques
possibles.
4
4.3 Emission de poussière
84 mm
L'émission de poussière de la
4800 T/min
raboteuse JWP-201 a été évaluée.
19200
563mm
A une vitesse d'air de 20 m/s à la buse
25mm
d'aspiration d'un diamètre 150mm:
3mm
Pression diminuée
Volume
Ainsi une paramètre de concentration
de 2 mg/m³ est assuré.
4.4 Contenu de la livraison
615 kg
4 pieds réglables
2 anneaux de manutention
Buse d'aspiration Ø125mm
11 A
Adaptateur pour buse d'aspiration Ø
125/150mm
16A inerte
Manivelle
Instruction pour le réglage des fers
Accessoires pour le montage
Mode d'emploi
Liste pièces de rechange
5. Transport et mise en
exploitation
5.1 Transport
Pour le transport utiliser un chariot
élévateur ou un chariot à fourche.
Transporter la machine de manière à
ce qu'elle ne puisse pas tomber.

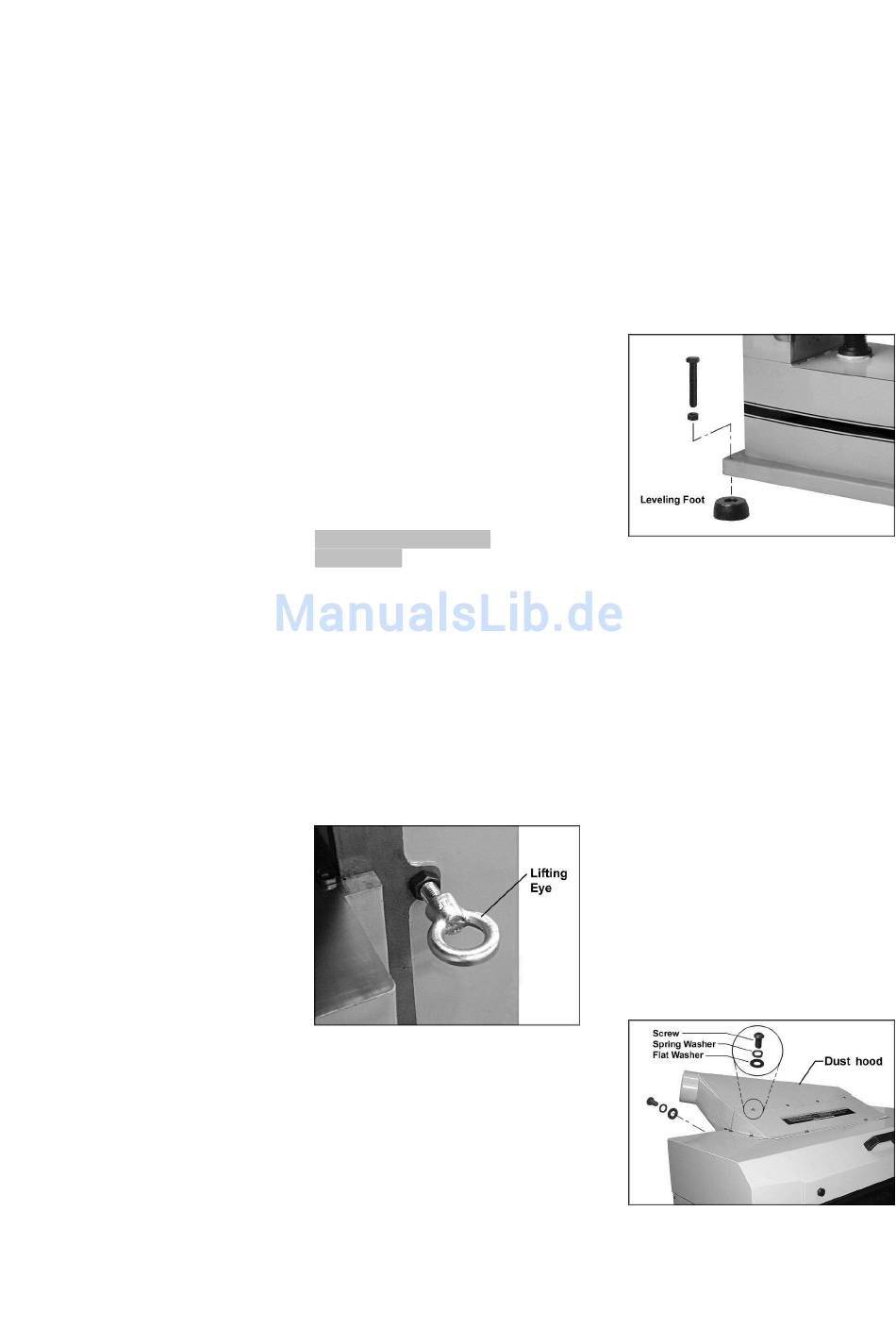

Levage:
Pour soulever la machine, utiliser les
2 anneaux de manutention joints à la
livraison (Fig 1).
Avant de soulever la machine, vérifier
que les écrous hexagonaux sont bien
serrés.
Attention:
La machine pèse 615 kg!
Vérifier que l'outil de levage est
suffisamment résistant et qu'il est
en parfait état.
Ne jamais se mettre sous la
machine en suspens.
1350 Pa
1200 m³/h
Fig 1
21
Quand la machine est en place, on
peut retirer les anneaux de
manutention.
Mise en place:
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane (de préférence un sol
en béton).
Pour mettre la machine à niveau,
utiliser les pieds réglables, les vis et
les écrous joints à la livraison (Fig 2).
Fig 2
La machine peut aussi éventuellement
être fixée à la surface.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.
5.2 Montage
Déballer la machine. Avertir
immédiatem ent JET si vous constatez
des pièces endommagées par le
transport et ne pas monter la
machine.
Eliminer l'emballage dans le respect
de l'environnement.
Enlever la protection antirouille avec
un dissolvant.
Montage de la buse d'aspiration:
Monter la buse d'aspiration avec 8 vis,
des rondelles élastiques ondulées et
des rondelles (Fig 3).
Fig 3
