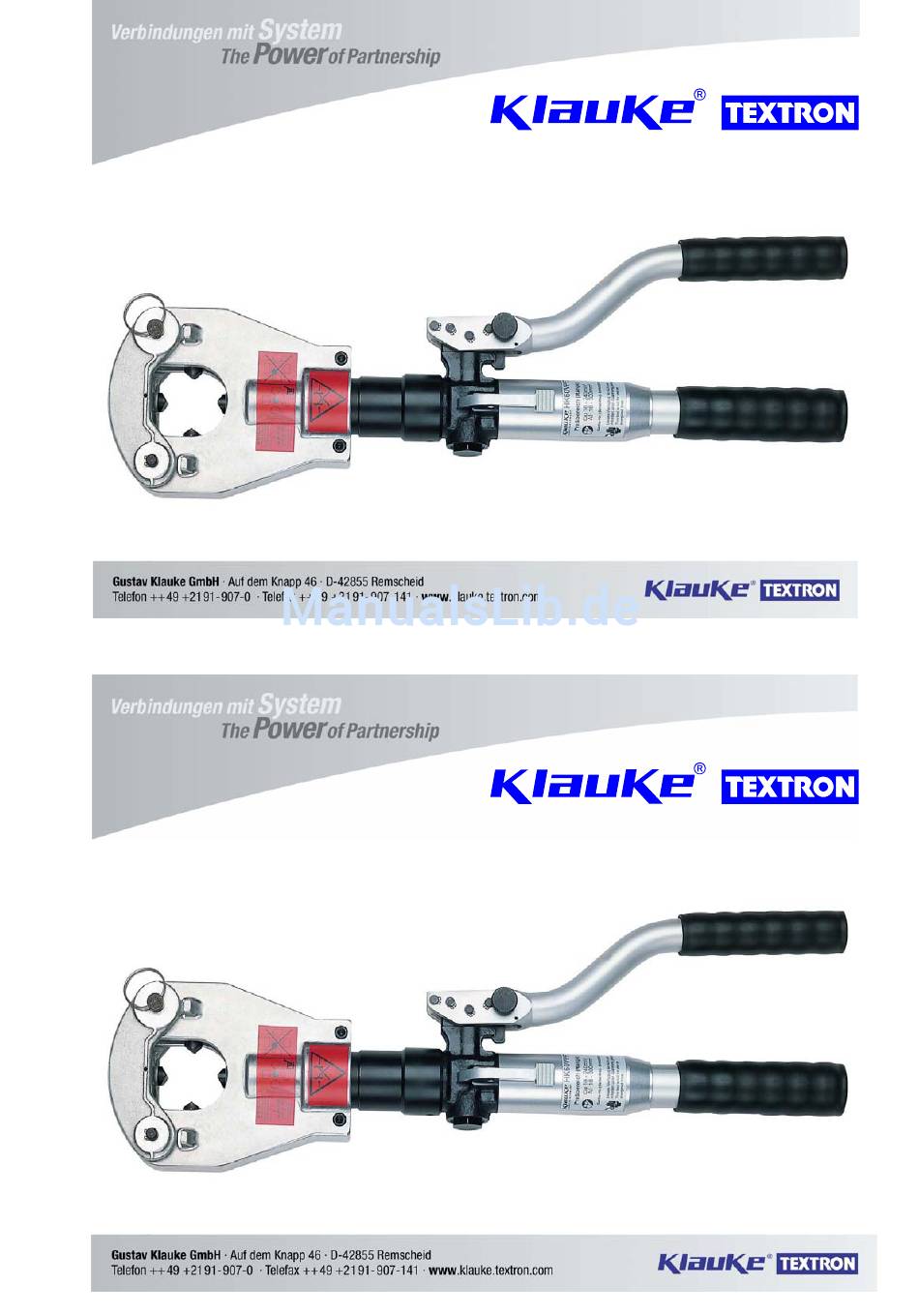

- Seite 1 Bedienungsanleitung Instruction Manual HK60 VPFT HE7928_G.doc HE.7928_G 3/99 Seiten/pages: 26 Bedienungsanleitung Instruction Manual HK60 VPFT HE7928_G.doc HE.7928_G 3/99 Seiten/pages: 26...
- Seite 2 Bedienungsanleitung HK60 VPFT Seite 2 _______________________________________________________________________________ Bild/Picture 1 Bild/Picture 2 Preßkraft richtig Preßkraft zu hoch Preßkraft zu niedrig Bedienungsanleitung HK60 VPFT Seite 2 ___________________________________________________________________________ Bild/Picture 1 Bild/Picture 2 Preßkraft richtig Preßkraft zu hoch Preßkraft zu niedrig...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung HK60 VPFT Seite 3 _______________________________________________________________________________ Bedienungsanleitung für das handhydraulische Preßwerkzeug Typ HK60 VPFT, Seriennummer ......Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des handhydraulischen Preßwerkzeuges Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Werkzeuges 5.2. Erläuterung des Anwendungsbereiches 5.3. Verarbeitungshinweise 5.4. Wartungshinweise 5.5. -
Seite 4: Einleitung
Bedienungsanleitung HK60 VPFT Seite 4 _______________________________________________________________________________ Symbole Sicherheitstechnische Hinweise Bitte unbedingt beachten, um Personen- und Umweltschäden zu vermeiden. Anwendungstechnische Hinweise Bitte unbedingt beachten, um Schäden am Werkzeug zu vermeiden. 1. Einleitung Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch. Benutzen Sie dieses Werkzeug ausschließlich für den bestimmungsgemäßen Gebrauch. -
Seite 5: Aufschriften
Bedienungsanleitung HK60 VPFT Seite 5 _______________________________________________________________________________ 2. Aufschriften Auf dem Pumpkörper finden Sie einen Aufkleber mit der Typbezeichnung, der Herstellerangabe und technischen Daten. Die Seriennummer befindet sich auf den Hydraulikzylinder. 3. Gewährleistung Die Gewährleistung bei sachgemäßer Bedienung des Werkzeuges beträgt 12 Monate ab Lieferdatum. -
Seite 6: Beschreibung Des Handhydraulischen Preßwerkzeuges
Bedienungsanleitung HK60 VPFT Seite 6 _______________________________________________________________________________ 4. Beschreibung des handhydraulischen Preßwerkzeuges Das hydraulische Preßwerkzeug mit unserer Typbezeichnung HK60 VPFT ist ein handbetätigtes Werkzeug und besteht aus folgenden Komponenten: Tabelle 1 (siehe Seite 2) Pos.-Nr. Bezeichnung Funktion s. Seite Preßdorne 3 bewegliche und ein stationärer Preßdorn 7, 8 Preßkopf Vierdornpreßkopf, geschlossen... -
Seite 7: Hinweise Zum Bestimmungsgemäßen Gebrauch
Bedienungsanleitung HK60 VPFT Seite 7 _______________________________________________________________________________ 5. Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Werkzeuges Um den Preßvorgang einleiten zu können muß die Transportsicherung (Pos.-Nr. 6) durch Drücken des Pumphebels (Pos.-Nr. 3) in Richtung des Griffs (Pos.-Nr. 5) und Drehen des Knopfes (Pos.-Nr. -
Seite 8: Erläuterung Des Anwendungsbereiches
Preßvorgang vorgenommen werden oder das Verbindungsmaterial aus dem Preßkopf (Pos.-Nr. 2) herausgenommen werden. 5.2. Erläuterung des Anwendungsbereiches Unser hydraulisches Preßwerkzeug verfügt einen mit Preßdornen (Pos.-Nr. 1) ausgestatteten Preßkopf, der kraftgesteuert ohne Werkzeugwechsel Klauke Rohrkabelschuhe und Verbinder verpressen kann. Tabelle 2 Verbindungsmaterial - Klauke Preßbereich... -
Seite 9: Verarbeitungshinweise
Bedienungsanleitung HK60 VPFT Seite 9 _______________________________________________________________________________ Achtung Es dürfen nur die in Tabelle 2 angeführten Verbindungsmaterialien verpreßt werden. Sollten andere Verbindungsmaterialien verpreßt werden müssen, ist eine Rücksprache mit dem Werk zwingend erforderlich. Achtung Desweiteren dürfen keine unter Spannung stehenden Teile verpreßt werden. Vor Arbeitsbeginn ist zwingend ein spannungsfreier Zustand der zu verpressenden Verbindung sicherzustellen. -
Seite 10: Wartungshinweise
Bedienungsanleitung HK60 VPFT Seite 10 _______________________________________________________________________________ 5.4. Wartungshinweise Das hydraulische Preßwerkzeug ist nach jedem Gebrauch zu reinigen und ein trockener Zustand vor Einlagerung sicherzustellen. Das Werkzeug ist im Prinzip wartungsfrei, lediglich die Bolzenverbindungen am Pumpen- und Rückstellhebel (Pos.-Nr. 4) sind leicht einzuölen. Wir empfehlen, das Werkzeug nach Ablauf eines Jahres zur Durchsicht ins Lieferwerk einzuschicken. -
Seite 11: Verhalten Bei Störungen Am Preßwerkzeug
Bedienungsanleitung HK60 VPFT Seite 11 _______________________________________________________________________________ 6. Verhalten bei Störungen am Preßwerkzeug a.) Die Preßdorne (Pos.-Nr. 1) bleiben während des Pumpvorganges stehen, bzw. das Werkzeug löst bei Enddruck nicht aus. => Betätigen Sie den Pumphebel (Pos.-Nr. 3) bei gleichzeitiger Auslösung des Rückstellhebels (Pos.-Nr. -
Seite 12: Technische Daten
Bedienungsanleitung HK60 VPFT Seite 12 _______________________________________________________________________________ 8. Technische Daten Preßkopf (Pos.-Nr. 2) im drucklosen Zustand 360° drehbar Gewicht des Gerätes: ca. 4,1 kg Antriebskraft: 55 kN Hydrauliköl: ca. 150 ml "Shell Tellus T 15" Umgebungstemperatur: -20°C bis +40°C Anzahl der Hübe bis zur Auslösung: 17-30 Maße: Breite des Preßkopfes:... - Seite 13 Instruction Manual for the hand-hydraulic crimping unit Type HK60 VPFT, Serial-No......Index Introduction Labels Warranty Description of the hand-hydraulic crimping unit Remarks in respect of the determined use 5.1. Operation of the units 5.2. Explanation of the application range 5.3.
- Seite 14 Instruction Manual HK60 VPFT page 14 _____________________________________________________________________________ Symbols Safety Warnings Please do not disregard to avid injuries and environmental damage Applicational Warnings Please do not disregard to avoid damaging the tool. 1. Introduction Before starting to use the tool please read the instruction manual carefully.
- Seite 15 Instruction Manual HK60 VPFT page 15 _____________________________________________________________________________ 2. Labels On the labels fixed on the housing of the tool you’ll find the type specification name of the manufacturer and/or the company logo. On the cylinder you find the Serial number. 3.
-
Seite 16: Description Of The Components
Instruction Manual HK60 VPFT page 16 _____________________________________________________________________________ 4. Description of the hand-hydraulic crimping unit The hand-hydraulic crimping unit type HK60 VPFT is a hand held tool and consists of the following components: Table 1 (see picture 1) Pos.- Description Function See page Indenter 3 moving indenter and 1 stationary indenter... -
Seite 17: Operation Of The Unit
Instruction Manual HK60 VPFT page 17 _____________________________________________________________________________ 5. Remarks in respect of the determined use 5.1. Operation of the unit In order to start the crimping procedure the turn screw (Pos.-No. 6) must be turned 180° while the pump lever (Pos.-No. 3) is pushed towards the handle (Pos.-No. 5). Afterwards the crimping head must be opened by pulling out the locking pin (Pos.-No. - Seite 18 5.2. Explanation of the application range Our hydraulic crimping tool is a dieless crimper supplied with four indenters to crimp primarily Klauke copper and aluminium cable lugs and conductors but also other Klauke connecting material. Table 2...
-
Seite 19: Mounting Instructions
Instruction Manual HK60 VPFT page 19 _____________________________________________________________________________ Attention Do only crimp Klauke copper and Al conducting material or special connecting material mentioned in table 2. If different conducting materials have to be crimped, please contact the manufacturer. Attention Do not crimp on live cables or conductors Before starting to crimp please make sure that all parts involved in the crimping process are not connected to live circuits. - Seite 20 Instruction Manual HK60 VPFT page 20 _____________________________________________________________________________ 5.4. Service and maintenance instruction The hydraulic crimping unit has to be cleaned and dried after use. The unit is basically maintenance-free, only the bolt joints have to be oiled regularly. We recommend to return the tool for annual service to our authorized service centers. In order to check the required crimping force of the tool use our measuring adapter (Part.-No.
- Seite 21 Instruction Manual HK60 VPFT page 21 _____________________________________________________________________________ 6. Troubleshooting a.) The indenters (Pos.-No. 1) came to a standstill during the crimping process respectively the crimping tool doesn’t reach the final operating pressure => Actuate the pump lever (Pos.-No. 3) and simultaneously push the retract lever (Pos.-No.
-
Seite 22: Technical Data
Instruction Manual HK60 VPFT page 22 _____________________________________________________________________________ 8. Technical Data Crimping head (Pos.-No. 2) can be turned 360° in a pressure free state. Weight of the complete tool: approx. 4,1 kg Drive force: approx. 55 kN Hydraulic oil: approx. 150 ml "Shell Tellus T 15" Environment temperature: -20°C to +40°C Number of strokes per crimp:... - Seite 23 Tel.: ++31-73-5997599 Fax: ++49 (0)2191/907-242 Fax: ++31-73-5997590 e-mail: service@klauke.textron.com E-Mail: m.kleijn@hkelectric.nl FRANKREICH: KLAUKE FRANCE ÖSTERREICH: KLAUKE Handelsgesellschaft mbH Mr. Weiten Mr. Acham 16, Rue Saint-Louis Kaiser-Franz-Josef-Str. 9 Z.I. Actisud 1230 Wien (Österreich) 57150 Creutzwald (France) Tel.: ++43-1-8893436 Tel.: ++33-3-87298470 Fax: ++43-1-8893433...
- Seite 24 Tel.: 0090-212-6249204 E-Mail: Fax: 0090-212-5924810 hans.petter.selbo@miltronic.no E-Mail: sdiricanli@unalkardes.com.tr UNGARN: Trend Elektro TSCHECHISCHE Klauke z. Nitsch s.r.o. Jiri Nitsch Mr. Istvan Imrik REPUBLIK/ Jiri Nitsch H-1117 Budapest SLOVAKEI: M. Pujmanove 1220/31 Dombovari ut 5-7 (Ungarn) 14000 Praha 4 – Prankrac Tel.: 0036-1-464-3118...
- Seite 25 Service HK60 VPFT Seite/page 25 __________________________________________________________________________________________________________________ ISRAEL: Shay A.U., Ltd. RUMÄNIEN: Gerkon S.R.L. Mr. Shay Mr. Heim Ind. Zone Kiriat Arieh Miercurea Ciuc Embar Street 23/25 Str. Eminescu Nr. 1 P.O. BOX 10049 4100 Miercurea Ciuc (Rumänien) 49222 Petach Tikva (Israel) Tel.: 0040-266-372108 Tel.: ++972-3-9233601 Fax: 0040-266-112238...
- Seite 26 Service HK60 VPFT Seite/page 26 __________________________________________________________________________________________________________________ Geplante (planned) Service-Center in 2004/2005: IRLAND: Mangan Wholesale Ltd. DÄNEMARK Chapelizod 39/40, Main Street Dublin 20 (Irland) Tel.: 00353-1-6267611 Fax: 00353-1-6267613 E-Mail: jpmangan@tinet.ie LIBANON: Al-Bonian Group BELGIEN Mr. Sleiman Tayonnek, Ghazaleh Building P.O. Box 135 470 Beirut-Lebanon (Libanon) Tel.: 00961-1-385 755 Fax: 00961-1-385 714...
