Albrecht Tectalk Action Pro Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Albrecht Tectalk Action Pro
Inhaltszusammenfassung für Albrecht Tectalk Action Pro

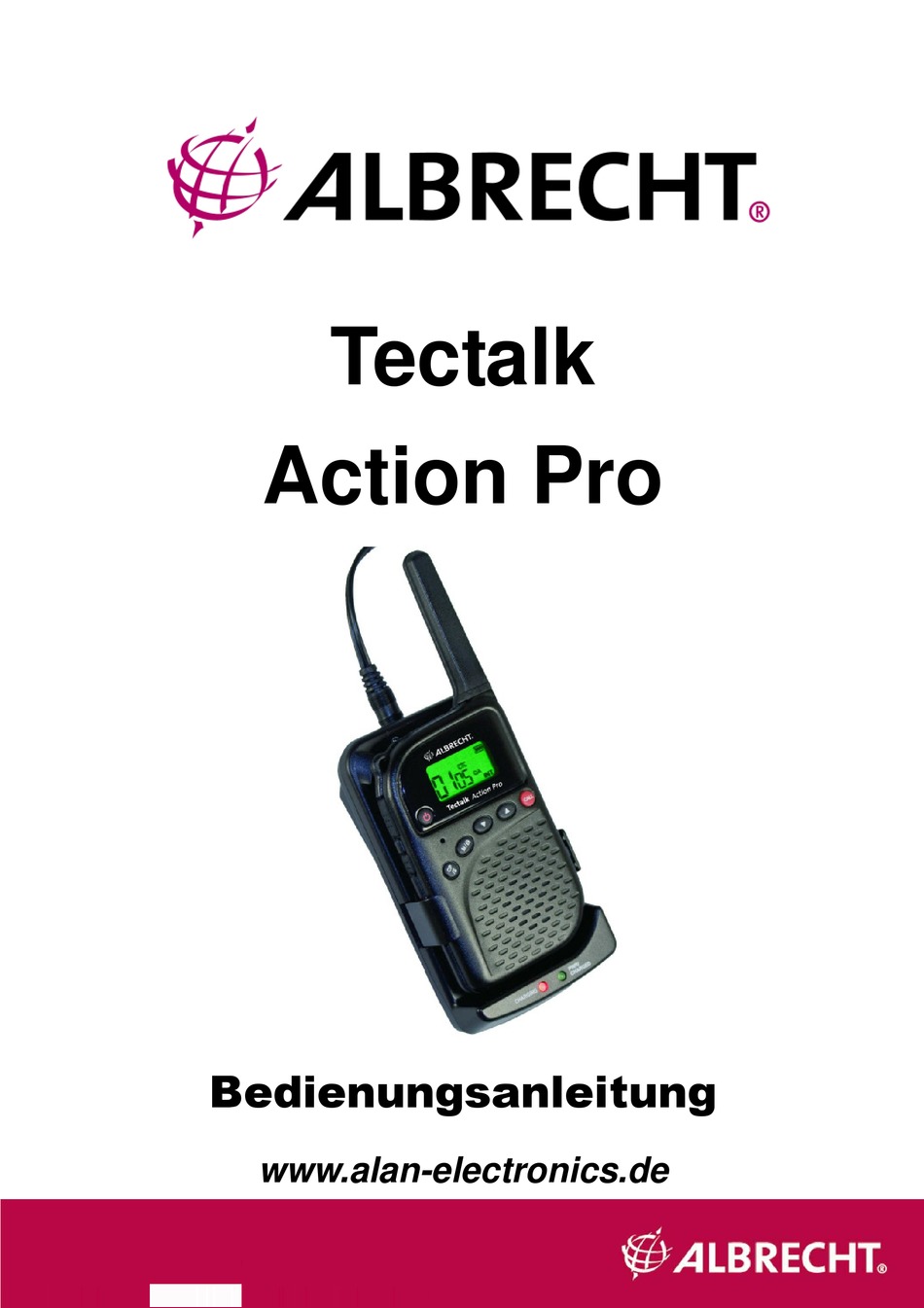

- Seite 1 Tectalk Action Pro 123425657895A24B657C www.alan-electronics.de...
- Seite 2 Abwärts Modus/ Lautsprecher Tastensperre Vielen Dank, dass Sie sich für das Tectalk Action Pro Funkgerät entschieden haben. All unsere Produkte verbinden neueste Funktionen, bestes Design und Fertigungsqualität mit einem hervorragenden Preis. Bitte machen Sie sich vor der Benutzung des Geräts mit den Funktionen vertraut, lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Funkgeräts aufmerksam durch.
-
Seite 3: Inhaltsverzeichnis
1. Inhalt Inhalt Sicherheitshinweise Lieferumfang Akku einsetzen 6 Akku laden Tastenbelegung 8 Ein/Aus.....................8 Push-To-Talk (PTT) – Sprechtaste ............8 Aufwärts ....................8 Abwärts ....................8 Menü/Tastensperre ..................8 Taschenlampe/Monitor ................8 Ruftaste....................9 Kompander/ Scannen ................9 LCD-Display Allgemeiner Funkbetrieb 11 Funktionsmenü 12 Funktionen des Funkgeräts Lautstärke ....................14 Kanäle....................14 Privatcodes (CTCSS)................14 Zweikanalüberwachung .................15... - Seite 4 Rufton.....................18 Taschenlampe ..................18 Monitor ....................18 Kompander.....................19 Kanalscan ....................19 Privatcode-Scan / Decodieren ...............19 Tastensperre ..................20 Display-Hintergrundbeleuchtung............20 Akku-Warnanzeige .................20 Energiesparen..................21 Störungserkennung Gewährleistungs- und Recyclinginformationen Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum....22 Elektroschrottgesetz und Recycling ............23 Serviceanschrift und technische Hotline ..........23...
-
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise WICHTIG – LESEN SIE DIE ANLEITUNG vor der Inbetriebnahme des Funkgeräts aufmerksam durch und bewahren Sie die Anleitung für späteres Nachschlagen auf. Schließen Sie das Funkgerät KEINESFALLS an einer anderen Spannungsquelle als dem mitgelieferten Akku an, um Schäden zu vermeiden. Betreiben Sie das Funkgerät mit Antenne KEINESFALLS dichter als 5 cm an ungeschützten Körperteilen. -
Seite 6: Lieferumfang
3. Lieferumfang 1) Tectalk Action Pro Funkgerät (mit integriertem Akku) 2) Smart-Ladegerät mit Netzteil 3) Bedienungsanleitung 4. Akku einsetzen DasTectalk Action Pro benutzt einen integrierten Lithium-Ionen- oder Lithium- Ionen-Polymer-Akku. Bitte wenden Sie sich an Ihren Fachhändler, wenn er entnommen oder ausgetauscht werden muss. Unbefugtes Austauschen des Akkus oder Öffnen des Geräts führt zum Verlust Ihrer Garantieansprüche und... -
Seite 7: Akku Laden
5. Akku laden Bitte folgen Sie zum Laden des Akkus den nachstehenden Anleitungen. Netzteilstecker Netzteil AC: 100-240 V AC 50/60 Hz Ladestation 1) Ladegerät installieren Schließen Sie das Netzteil an einer Steckdose und den Netzteilstecker an der Ladestation an. Während des Ladevorgangs leuchtet die rote LED. 2) Funkgerät in Ladestation einsetzen und Laden Nehmen Sie alle Zubehörteile vom Funkgerät ab und setzen Sie es in die Ladestation, es rastet hörbar ein. -
Seite 8: Tastenbelegung
6. Tastenbelegung 1) Ein/Aus Halten Sie EIN/AUS für ca. 2 Sekunden gedrückt. Sie hören einen Bestätigungston und das Funkgerät schaltet sich ein. Zum Ausschalten des Funkgeräts halten Sie EIN/AUS wieder für ca. 2 Sekunden gedrückt. 2) Push-To-Talk (PTT) – Sprechtaste Halten Sie die Taste während des Sprechens (senden) gedrückt. -
Seite 9: Ruftaste
Halten Sie die Taste für ca. 2 Sekunden gedrückt, um die Monitorfunktion zu aktivieren/deaktivieren. Beim Loslassen der Taste wird die Monitorfunktion deaktiviert. 7) Ruftaste Mit Tastendruck übertragen Sie eine Rufmelodie und machen Dritte auf Ihren Ruf aufmerksam. 8) Kompander/ Scannen kurzem Tastendruck aktivieren/deaktivieren... -
Seite 10: Lcd-Display
7. LCD-Display 123 456789A3B3CDEDFF3 1+23 ,!D'898* D!8"# 9A3-. 8*/ 23 D9D93 08F"#13 23 8EFD9E6DD3 1123 2DAD9E6D"#D93-39FD"513 23 9F3 123 CDEF(FA 9AEF93- AD3CDD613 23 8EFD9F93 123 4DE6D"#7 9'F93-56713 23 8 5 D!8"# 9A3 123 8838D3B3.E6*893 $23 "899D93 123 :5689D3 16. :898* %23 &'' '868F(F3 )23 "85 *D3... -
Seite 11: Allgemeiner Funkbetrieb
8. Allgemeiner Funkbetrieb Der PMR446-Dienst, welcher von diesem Funkgerät benutzt wird, teilt sich Kanäle zum Wechselsprechen. Das bedeutet, dass immer nur ein Benutzer sprechen kann. Zur Kommunikation mit anderen PMR446-Funkgeräten müssen alle Geräte auf den gleichen Kanal (8 Kanäle) und den gleichen CTCSS-Code (38 Codes) eingestellt sein. -
Seite 12: Funktionsmenü
9. Funktionsmenü Funktionsmenü ermöglicht Ihnen Programmierung Benutzereinstellungen, die Aktivierung von Funktionen sowie die Nutzung erweiterter Funktionen (siehe 10. Funktionen des Funkgeräts). Zum Aufrufen des Funktionsmodus drücken Sie kurz Menü. Mit mehrfachem Tastendruck auf Menü durchlaufen Sie die verschiedenen Funktionen. Das Display zeigt die entsprechenden Funktionen an. Die aktuelle Einstellung und das entsprechende Symbol blinken. - Seite 13 Raumüberwachung wählen Sie ein oder aus aktivieren wählen Sie ein oder aus Intercom aktivieren wählen Sie ein oder aus Scrambler aktivieren oder aus Rufton umschalten Drücken Sie die Sprechtaste PTT oder warten Sie 5 Sekunden ab, um die Auswahl zu speichern. Drücken Sie für 5 Sekunden keine Taste, so begibt sich Ihr Funkgerät automatisch in den Stand-by-Modus zurück.
-
Seite 14: Funktionen Des Funkgeräts Lautstärke
10. Funktionen des Funkgeräts 1) Lautstärke Sie haben 7 Lautstärkepegel zur Auswahl. Zum Einstellen der Lautstärke drücken Sie die Aufwärts- oder Abwärtstaste, der aktuelle Lautstärkepegel wird im Display angezeigt. 2) Kanäle Das Funkgerät arbeitet auf einem der 8 lizenzfreien PMR446-Kanäle. Zur Kommunikation mit anderen PMR446-Funkgeräten müssen alle Geräte auf dem gleichen Kanal mit gleichem Privatcode eingeschaltet sein. -
Seite 15: Zweikanalüberwachung
warten Sie 5 Sekunden, um Ihre Auswahl zu speichern. Das Privatcodesymbol wird angezeigt, wenn ein Privatcode gewählt ist. 4) Zweikanalüberwachung Der Dual-Watch-Modus ermöglicht Ihnen die gleichzeitige Überwachung zweier Kanäle, einem Primär- und einem Dual-Watch-Kanal. Wird auf einem der Kanäle ein Signal empfangen, so unterbricht das Gerät die Überwachung für 5 Sekunden, bevor es weiter beide Kanäle überwacht. -
Seite 16: Roger Beep
Zur Aktivierung des Freisprechmodus (VOX) drücken Sie Menü, bis angezeigt wird. Mit der Aufwärts- oder Abwärtstaste schalten Sie die Empfindlichkeit um. Drücken Sie die Sprechtaste PTT oder Menü oder warten Sie 5 Sekunden, um Ihre Auswahl zu speichern und den VOX-Modus zu aktivieren. Das VOX-Symbol wird angezeigt, wenn der VOX-Modus aktiv ist. -
Seite 17: Intercom (Für Motorradfahrer)
Mikrofonempfindlichkeit. Bei aktivierter Raumüberwachung sendet das Funkgerät für 15 Sekunden, wenn es kontinuierlich Geräusche mit mehr als 5 Sekunden Dauer erkennt. Bleibt das Geräusch bestehen, so überträgt das Funkgerät weitere 15 Sekunden. Zur Aktivierung der Raumüberwachung drücken Sie Menü, bis angezeigt wird. -
Seite 18: Rufton
Scramblermodus keine anderen Sender ohne aktivierte Scramblerfunktion verstehen können. Zur Änderung der Scramblereinstellung drücken Sie Menü, bis angezeigt wird. Mit der Aufwärts- oder Abwärtstaste ändern Sie die Einstellung. Drücken Sie die Sprechtaste PTT oder Menü oder warten Sie 5 Sekunden, um Ihre Auswahl zu speichern. -
Seite 19: Kompander
14) Kompander Der Kompander ist eine Funktion zur Minimierung der Hintergrundstörungen beim Empfang über dynamischen Audiopegelabgleich. Aktivierung oder Deaktivierung des Kompanders drücken Sie kurz Kompander/Scan. Das Kompandersymbol wird angezeigt, wenn der Kompander aktiv ist. 15) Kanalscan Der Kanalscan dient dem Auffinden und Erkennen von Benutzern anderer Funkkanäle. -
Seite 20: Tastensperre
Scansymbol wird angezeigt, wenn der Privatcode-Scan aktiv ist. Das Funkgerät scannt durch die 38 Privatcodes (CTCSS). Erkennt Ihr Funkgerät ein gültiges Signal, so wird der Scan für 5 Sekunden unterbrochen. Drücken Sie die Sprechtaste PTT oder die Ruftaste, wenn Ihr Funkgerät ein Signal erkennt, so sendet das Funkgerät auf dem gleichen Privatcode. -
Seite 21: Energiesparen
Zeit in den Energiesparmodus, wenn es nicht aktiv ist. 11. Störungserkennung Bei Problemen mit Ihrem Tectalk Action Pro überprüfen Sie zunächst den Akkuzustand; niedrige Akkukapazität ist die häufigste Ursache für fehlende Sendeleistung, schwachen Empfang und schlechte Tonqualität. Vergleichen Sie die Bedienungsanleitung und das Display des Funkgeräts, damit Funktionen wie... -
Seite 22: Gewährleistungs- Und Recyclinginformationen
12. Gewährleistungs- und Recyclinginformationen Wir sind verpflichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie finden daher diese Informationen im folgenden Text. 1) Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. -
Seite 23: Elektroschrottgesetz Und Recycling
2) Elektroschrottgesetz und Recycling Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie finanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe. - Seite 25 Tectalk Action Pro 123456741829AB26BC9 www.alan-electronics.de...
- Seite 47 Tectalk Action Pro Manuel de l'utilisateur www.alan-electronics.de...
