ELEPHANT M40 Montageanleitung Seite 7

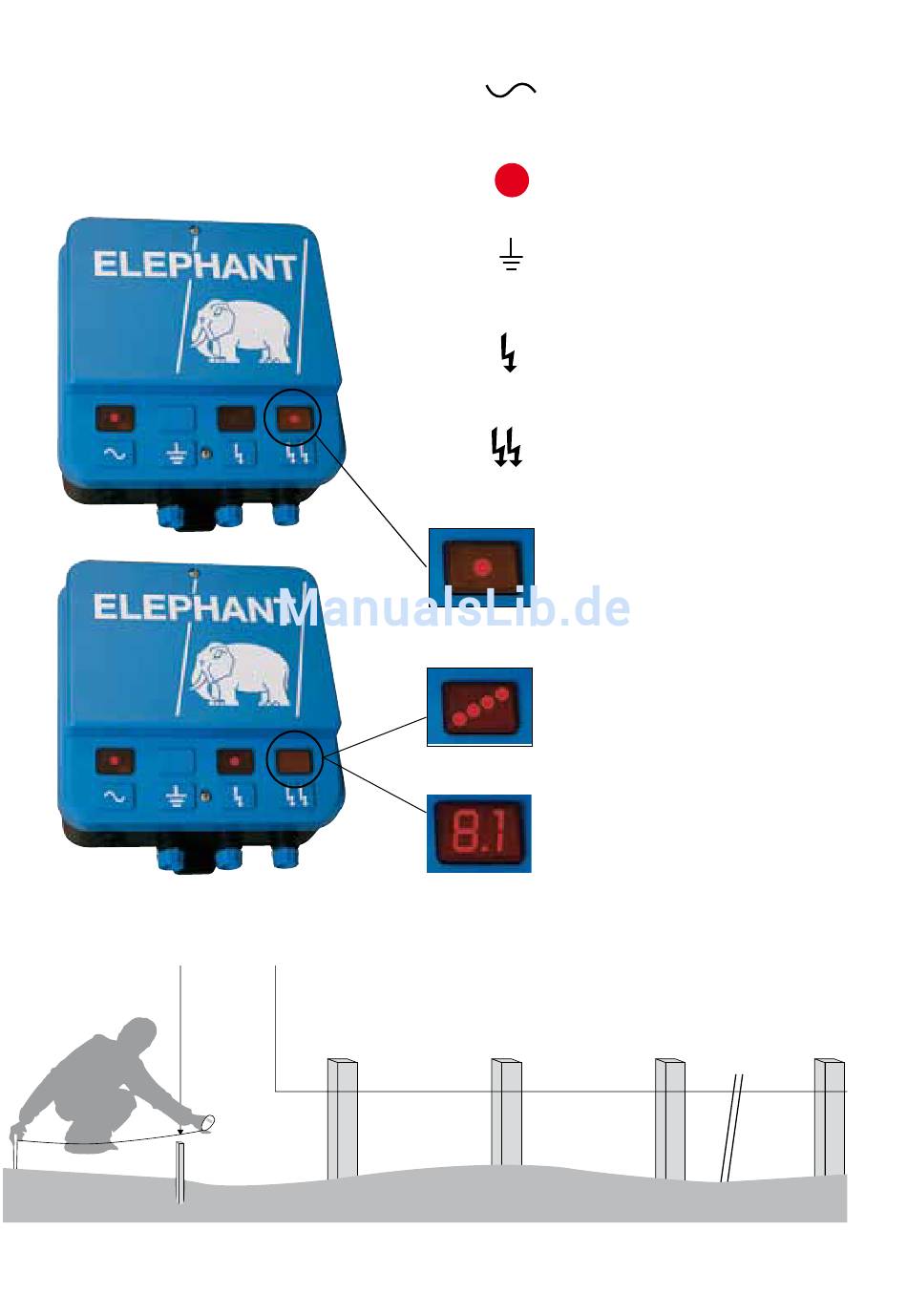

Das Leitungsnetz kann an jede
gängige 230V Steckdose
angeschlossen werden.
Blinkt periodisch, wenn der
Elektrozaun eingeschaltet ist.
Erdklemme
Muss mit mindestens einem
Rohrerder verbunden werden.
Zaunanschluß
Reduzierte Spannung. Zurr
Einzäunung sensibler Tiere.
Zaunanschluß (stark).
Für Anwendung bei normalen Verhält-
nissen.
M40
Diese blinkt, wenn die Zaun spannung
über 2000 Volt ist.
M65, M85
Die Spannung wird mit 4 Leuchtdio-
den angezeigt, wenn die Spannung
über 1000, 2000, 3000 und 4000 Volt
liegt.
M40D, M65D, M85D ("D" für digitale
Anzeige)
Die Spannung wird im Display an-
gezeigt (Bsp. 8,1=8100 Volt)
Vorübergehender Kurzschluss
etwa 100 m vom Elektrozaun
entfernt.
