ELEPHANT M40 Montageanleitung Seite 14

tungen, Erdungsschalter und Isolatoren zu achten und bei Leitungsverbindungen an
Zaunleitungen und Zaundrähten für einwandfreie Kontaktgabe zu sorgen (Vermeidung von
Wackel-Kontakten).
Sicherheitsabstände.
Die Abstände von Elektrozaunanlagen gegen über öffentlichen Verkehrwegen müssen den
geltenden Richtlinien der Verkehrsträger entsprechen.
Bei Überqueren von Privatwegen muss der lotrechte Abstand zwischen Zaunleitung und
Fahrbahn mindestens 5 m betragen 8s. Bild 2).
Bei Annäherung von Elektrozaunanlagen an Starkstromfreileitungen und Fernmeldeleitun-
gen sind folgende Anforderungen zu beachten:
1) Freileitungen bis 1000 V dürfen mit der Zaunleitung und den Zaundrähten nicht über-
quert werden. Werden Elektrozaunanlagen zu Freileitungen bis 1000 V parallel geführt
oder unterqueren sie diese, so darf innerhalb eines Schutzstreifens von 2 m beiderseits
der äußeren Leiter die Bauhöhe der Elektrozaun anlage 2 m nicht überschreiten (s. Bild 3).
Außerdem muss im Kreuzungsfeld ein Warnschild angebracht werden.
2) Freileitungen über 1000 V dürfen mit der Zaunleitung und den Zaundrähten nicht über
quert werden. Werden Elektrozaunanlagen zu Freileitungen über 1000 V parallel geführt
oder unterqueren sie diese, so darf innerhalb eines Schutzstreifens von 10 m beiderseits
der äußeren Leiter die Bauhöhe der Elektro zaun anlagen 1,5 m nicht überschreiten (s. Bild
4)
Wird außerhalb dieses Schutzstreifens mit der Zaunzuleitung eine höhe von 6 m über-
schritten, so ist der wagerechte Abstand zu den äußeren Leitern der Freileitung um das
Maß der Über schreitung zu vergrößern. Außerdem muss im Kreuzungsfeld ein Warnschild
angebracht werden.
An Masten von Niederspannung– und Fernmelde-Leitungen dürfen keine Bauteile von
Elektrozaunanlagen befestigt werden.
Teile einer Elektrozaunanlage, die zur Handhabung dienen, z B. an Toren, müssen gegen
die elektrische Impulse führenden Teile isoliert sein, z. B. durch isolierte Torgriffe.
Metalteile die nicht zur Elektrozaunanlagen gehören, z. B. Brückengeländer oder Vieh-
tränken dürfen nicht mit elektrische Impulse führenden Teilen der Elektrozaunanlage in
leitender Verbindung stehen.
Erhalten des ordnungsgemäßen Betriebszustandes.
Entsprechend den gesetzlichen Bestimmungen ist der Betreiber von Elektrozaunanlagen
verpflichtet das Zaungerät und die Zaunanlage ständig zu kontrollieren.
Er sollte täglich die Zaunspannung von 2kV und das Gerät kontrollieren.
Der Zaun sollte täglich auf einwandfreien Zustand und Bewuchs überprüft werden.
Zaun- und Erdleitungen müssen von leicht brennbarem Material befreit (innerhalb von
Gebäuden), sowie Isolatoren wöchentlich überprüft werden.
Alle Leitungsverbindungen auf einwandfreien Zustand überprüfen u. a. zur Vermeidung
von Funkstörungen.
Beseitigung von Funkstörungen.
Treten Rundfunk- oder Fernsehstörungen auf, so klemmen Sie den Zaun ab. Ist die
Funkstörung jetzt beseitigt, dann ist der Elektrozaun auf Fehlerstellen zu untersuchen, z. B.
Leiterunterbrechung, schlechte Drahtverbindung, defekte Isolatoren u.s.w.
10 m
Vorsicht
Elektrozaun

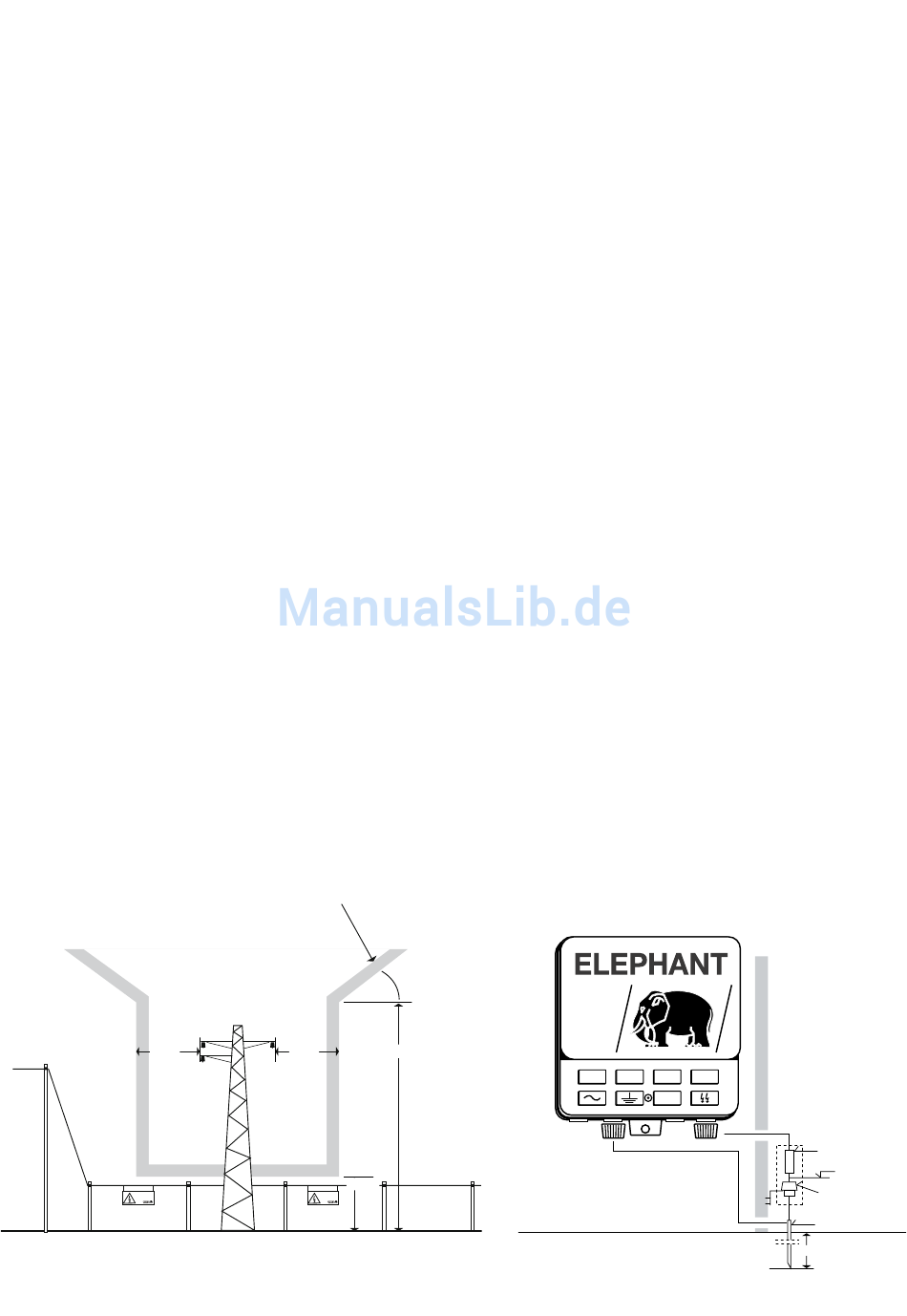

Bild 4. Sicherheitsraum für Hochspannungsfreileitungen (über 1000 V.)
45°
10 m
6 m
1,5 m
Vorsicht
Elektrozaun
Anvisning til udførelse af elektriske hegn
Uddrag af Stærkstrømsbekendtgørelsen afsnit 9, 3. udgave (1997), højspændingsin-
stallationer, paragraf 13:
13.1 Almindeligt.
13.1.1 Bestemmelserne gælder for udendørs og indendørs anbragte hegn, herunder
gødselsanlæg i stalde.
13.1.2 Elektriske hegn skal installeres og anvendes således, at de ikke forårsager fare for
personer, dyr eller omgivelser.
13.1.3 Spændingsgivere og elektriske hegn må ikke installeres på steder, hvor der er
brandfare.
13.2 Spændingsgivere.
13.2.1 Et elektrisk hegn må ikke forsynes fra mere end en spændingsgiver.
13.2.2 Elektriske hegn med kun en hegnstråd skal forsynes fra kun en hegnskreds i en
spændingsgiver. En hegnskreds omfatter alle ledende dele eller enkeltdele, der i
en spændingsgiver er forbundet til eller beregnet til at blive direkte forbundet til
hegnsklemmerne.
13.2.3 Elektriske hegn med flere hegnstråde kan forsynes fra forskellige hegnskredse i
samme spændingsgiver under forudsætning af, at hver hegnstråd forsynes fra kun en
hegnskreds.
13.3 Udførelse.
13.3.1 Afstanden mellem to elektriske hegn og mellem forbindelses ledningerne til disse skal
være mindst 2 m. Hvis åbningen mellem to hegn ønskes lukket, skal det ske under
anvendelse af materiale, der ikke er elektrisk ledende.
13.3.2 Hegnstråde og forbindelses ledninger må ikke være i forbindelse med metaldele, der
ikke hører til det elektriske hegn, f.eks gelændere på broer eller enhver bygningsdel.
Hegnstråde og forbindelsesledninger skal være tilstrækkelig understøttet af isolatorer
af solidt materiale. Undtagelse: Det gælder dog ikke for egnede højspændingsk-
abler, der anvendes som forbindelsesledninger. Isolatorer skal placeres således,
at hegnstråde og forbindelsesledninger holdes i en afstand af mindst 3 cm fra
bygnings dele, rørledninger, andre ledninger o.l., og således, at indirekte berøring
af brændbare bygningsdele gennem søm eller andre dele er forhindret. Hegnstråde
og forbindelsesledninger skal være således forbundet til en spændingsgiver med
metalkapsling, at de ikke kan komme i forbindelse med kapslingen.
13.3.3 Hegnstråde og forbindelsesledninger må ikke fastgøres til master for lavspændings
– eller højspændings luftledninger. Nettilsluttede spændingsgivere kan dog fastgøres
til lavspændingsmaster, hvis der er opnået tilladelse dertil fra den pågældende el-
leverandør.
13.3.4 Inden for en vandret afstand af 2 m fra lavspændings luftledninger og 15 m fra
højspændings luftledninger må hegnstråde og forbindelsesledninger ikke anbringes i
en større højde over jord end 2 m.
13.3.5 Indendørs skal forbindelsesledninger, som anvendes ved en spænding der overstiger
1 KV, være særlig isoleret fra jordbundne bygningsdele. Dette kan opnås ved at
anvende tilstrækkelig luftafstand eller højspændingskabler.
13.4 Jordelektroder.
13.4.1 Er et elektrisk hegns jordelektrode (jordspyd) anbragt i nærheden af en bygning,
skal afstanden mellem jordelektroden og bygningens drift- eller beskyttelseselek-
trode være mindst 10 m. Jordelektroden for det elektriske hegn skal så vidt muligt
anbringes et sted, hvor jorden er fugtig, for at sikre god jordforbindelse. Elektroden
skal anbringes således, at den går ned til en dybde af mindst 0.5 m.
13.4.2 Hvis spændingsgiveren er monteret i eller på en bygning, der er forsynet med en
lynafleder, skal det elektriske hegns jordelektrode forbindes direkte med lynaflederens
jordelektrode.
Nicht feuergehärdeter Raum
z.B. Hausflur, Melkkammer
Bild 5. Blitzschutz
Drosselspule
Zaunzuleitung
Funkenstrecke
Erde
1-2 m
