Die Gegenplatte muss plan unten am Zeiger
anliegen!
Dabei insbesondere das Ausgleichsgewicht
am Zeigerende beachten!
6. Sofern die Anschlussplatine noch nicht
angeschlossen, diese über Anschlusslei-
tung und Stecker auf der Rückseite der
Leiterplatte anschließen.
Dazu Miniaturstecker in die Buchse der
Leiterplatte stecken.

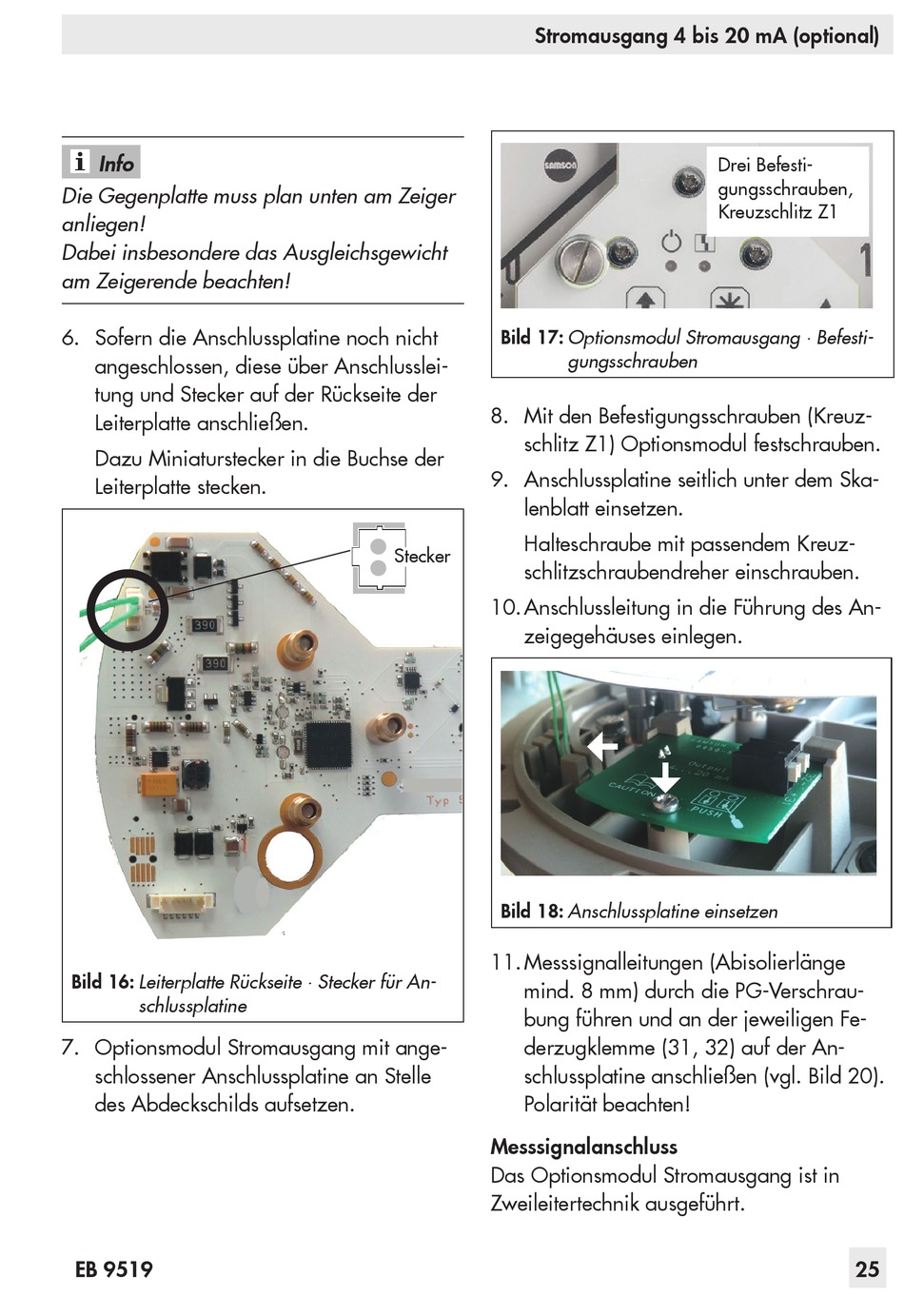

Bild 16: Leiterplatte Rückseite · Stecker für An-
schlussplatine
7. Optionsmodul Stromausgang mit ange-
schlossener Anschlussplatine an Stelle
des Abdeckschilds aufsetzen.
EB 9519
Stromausgang 4 bis 20 mA (optional)
Bild 17: Optionsmodul Stromausgang · Befesti-
8. Mit den Befestigungsschrauben (Kreuz-
schlitz Z1) Optionsmodul festschrauben.
9. Anschlussplatine seitlich unter dem Ska-
lenblatt einsetzen.
Halteschraube mit passendem Kreuz-
Stecker
schlitzschraubendreher einschrauben.
10. Anschlussleitung in die Führung des An-
zeigegehäuses einlegen.
Bild 18: Anschlussplatine einsetzen
11. Messsignalleitungen (Abisolierlänge
mind. 8 mm) durch die PG-Verschrau-
bung führen und an der jeweiligen Fe-
derzugklemme (31, 32) auf der An-
schlussplatine anschließen (vgl. Bild 20).
Polarität beachten!
Messsignalanschluss
Das Optionsmodul Stromausgang ist in
Zweileitertechnik ausgeführt.
Drei Befesti-
gungsschrauben,
Kreuzschlitz Z1
gungsschrauben
25
