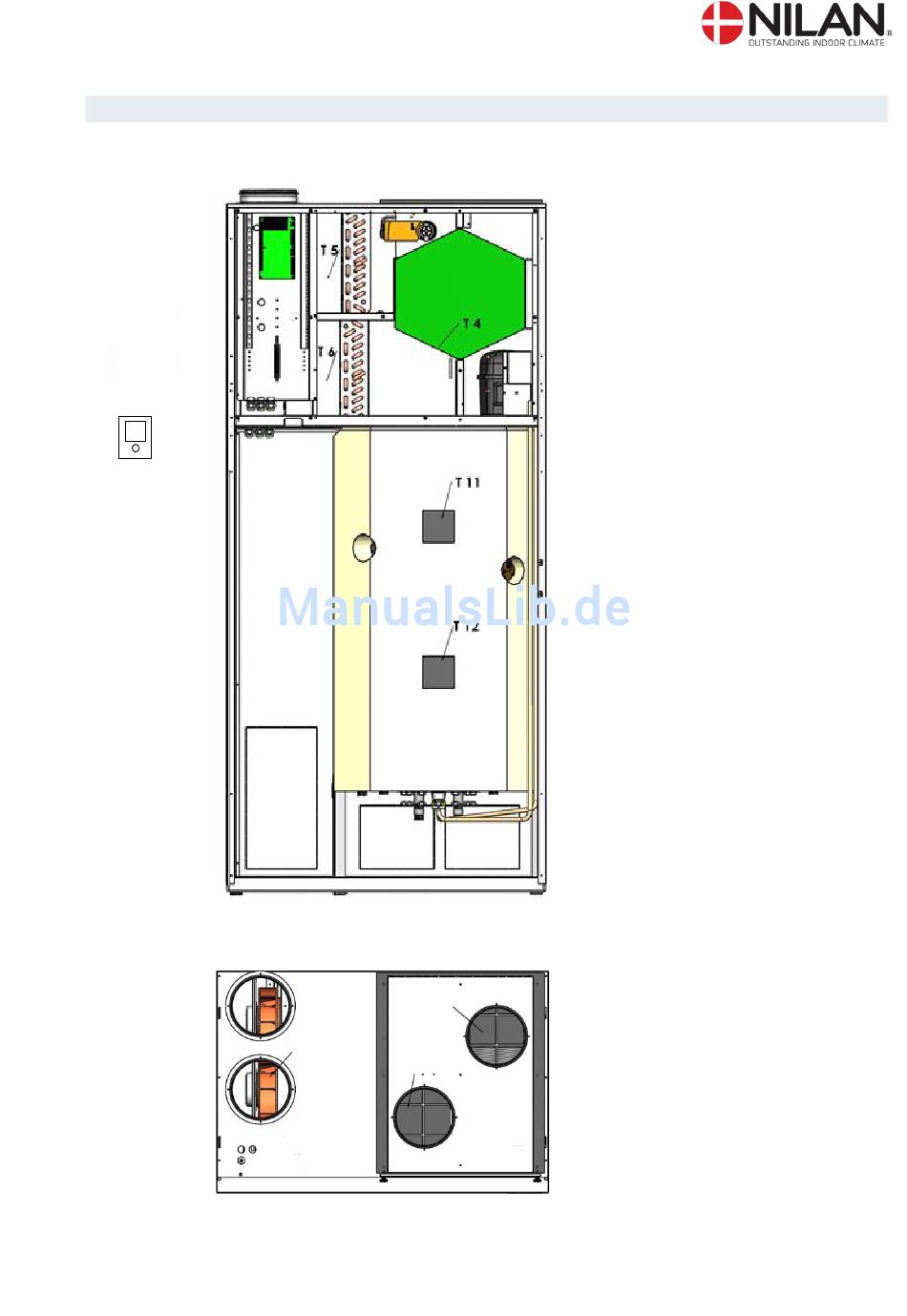

Übersicht über Temperaturfühler
TPanel
Recht auf Änderungen vorbehalten.
T3
T2
T1
T1: Außenluft
T2: Zuluft
T3: Abluft
T4: Fortluft
T5: Kondensator
T6: Verdampfer
T7: Zuluft (nach Heizregister)
T8: Außenluft (vor Vorheizregis-
ter)
T9: Auf wasserführendem Nach-
heizregister
T11: Oben im Behälter
T12: Unten im Behälter
TPanel: Bedieneinheit der CTS 700-
Steuerung
T13: Brine, vorlauf
T14: Brine, rûcklauf
T16: Zentralheizung, vor Konden-
sator
T17: Zentralheizung, Vorlauf
T18: Pufferbehälter, Vorlauf
T20: Außentemperatur
T21: Wasserboiler, oben
T22: Wasserboiler, unten
TPanel: Bedieneinheit der CTS 700-
Steuerung
