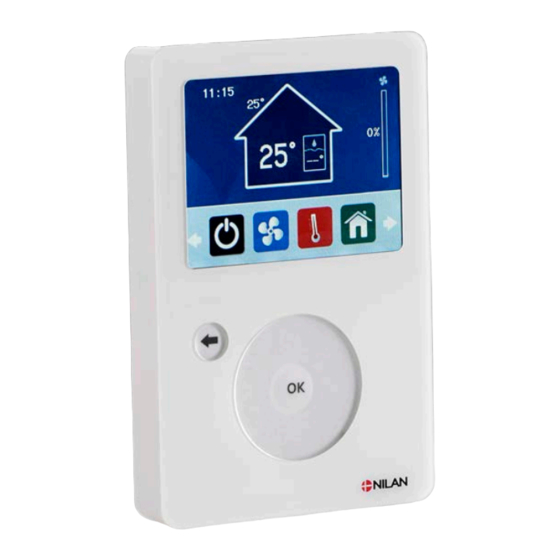

nilan CTS 700 Anleitung
Compact p; compact p køl; compact p køl sol; compact p polar; compact p polar køl; compact p polar køl solar
Vorschau ausblenden
Andere Handbücher für CTS 700:
- Montageanleitung (15 Seiten) ,
- Anleitung (58 Seiten) ,
- Montageanleitung (40 Seiten)
Verwandte Anleitungen für nilan CTS 700
Inhaltszusammenfassung für nilan CTS 700
- Seite 1 Anleitung der Steuerung CTS 700 by Nilan Compact P Version: 1.04, 25-03-2015 Software version 1.40.05 Seite 1 von 50 Recht auf Änderungen vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................... 2 Einleitung ............................3 Gerätetypen ............................ 4 Übersicht über Temperaturfühler ....................5 Bedieneinheit ..........................6 Display ............................7 Aufbau des Menüs .......................... 8 Benutzer - Programmeinstellungen ....................9 Benutzer - Informationen ......................10 Benutzer - Informationen ....................... 11 Benutzer - Einstellungen ....................... -
Seite 3: Einleitung
Sie sich an den Nilan-Händler in Ihrer Nähe, den Sie unter http://de.nilan.dk/startseite/vertreter/europa finden können. Die Bedienung des Geräts erfolgt mit der Steuerung CTS 700, die eine Reihe Funktionen bietet. Die Anleitung dient dazu, die Menüs und Anwendungsmöglichkeiten der CTS 700-Steuerung zu erläutern. -
Seite 4: Gerätetypen
Gerätetypen Die Steuerung ist für die nachfolgend aufgeführten Geräte vorgesehen. Compact P Compact P Køl Compact P Køl Sol Compact P Polar Compact P Polar Køl Compact P Polar Køl Solar Seite 4 von 50 Recht auf Änderungen vorbehalten. -
Seite 5: Übersicht Über Temperaturfühler
Außenluft Zuluft Abluft Fortluft Kondensator Verdampfer Zuluft (nach Heizregister) Außenluft (vor Vorheizregis- ter) Auf wasserführendem Nach- TPanel heizregister T11: Oben im Behälter T12: Unten im Behälter TPanel: Bedieneinheit der CTS 700- Steuerung Seite 5 von 50 Recht auf Änderungen vorbehalten. -
Seite 6: Bedieneinheit
Bedieneinheit Die Steuerung wird mittels Drehschalter und Zu- rücktaste unter dem Display bedient. Navigation • Drehschalter nach rechts/links drehen. • Wechsel des Hauptmenüs • Navigation im Untermenü (auf- wärts/abwärts) • Werte in Einstellungen ändern • Durch Drücken von „OK“ gelangt man in ein Menü, •... -
Seite 7: Display
Display Im Display werden die aktuellen Betriebsdaten angezeigt. Raumtemperatur Temperatur im Sonnenkollektor Außentemperatur Ventilatordrehzahl Temperatur Wasserboiler Menüpunkte im Hauptmenü Warnsignal Anzeige von Warnsignal/Alarm Alarm Seite 7 von 50 Recht auf Änderungen vorbehalten. -
Seite 8: Aufbau Des Menüs
ändern und z. B. einen Wochenplan anlegen möchten. Standby Installateur: Benutzerebene mit Rechten für autorisierte Installateure. Ventilator Systemverwalter: Nur Zugriff durch Werksmitarbeiter von Nilan. Temperatur Anzeige des aktuellen Hauptmenüs Hilfstext Untermenü Änderung einer Einstellung Aktuelle Einstellung oder aktueller Betriebsmodus Seite 8 von 50 Recht auf Änderungen vorbehalten. -
Seite 9: Benutzer - Programmeinstellungen
Benutzer - Programmeinstellungen Als Benutzer können Sie auf einige Menüpunkte ohne Eingabe eines Kennworts zugreifen. Programinds. Anlage Hier kann das gesamte Gerät ausgeschaltet werden. Einstellungen: Aus: Die lüftungsanlage ist ausgemacht An: Die lüftungsanlage ist angemacht zB! Es wird davon abgeraten, das Gerät für längere Zeit auszuschalten. Seite 9 von 50 Recht auf Änderungen vorbehalten. -
Seite 10: Benutzer - Informationen
Benutzer - Informationen Information Ereignisprotokoll Hier können alle Ereignisse (Alarme) verwaltet werden. Ereignisprotokoll – Protokoll durchsuchen Hier werden alle Ereignisse angezeigt. Durch Anklicken von „OK“ kann ein Ereignis bestätigt wer- den, sodass das Warnsignal oder die Alarmmitteilung im Display verschwindet. Steht für Master (Compact P) Steht für Slave (x) Informationen über Ereignis außerhalb des Normalbe-... -
Seite 11: Benutzer - Informationen
Benutzer - Informationen Ereignisprotokoll – Ereignisprotokoll quit. Hier werden alle Ereignisse/Alarme auf einmal genehmigt. Ereignisprotokoll – Log Sortiermodus Die Ereignisse/Alarme im Menüpunkt „Protokoll durchsuchen“ lassen sich nach folgenden Kriterien sortieren: Neuest Aeltes Master Slave → Type ... -
Seite 12: Benutzer - Einstellungen
Benutzer - Einstellungen Einstellungen Allgemeine Einstellungen – Zeit und Datum Einstellung von Uhrzeit und Datum CP– Legionellenmodus – Start Legionellen jetzt Die Legionellen-Bekämpfung lässt sich so einstellen, dass sie automatisch durchgeführt wird. Die Bekämpfung von Legionellen kann auch manuell erfolgen. ... -
Seite 13: Cp - Zuluftfilter / Fortluftfilter- Zuluftfilter Sw Zurück
Brauchwasser auszuschalten, wenn Sie verreist sind. Wenn Sie dann nach Hause kommen, soll- ten Sie die Legionellen-Bekämpfung durchführen, um mögliche Legionellen abzutöten. Benutzerebene wechseln In diesem Menü lässt die Benutzerebene ändern. Superbenutzer Installateur (Kennwort erforderlich) Systemverwalter (Nilan vorbehalten) Seite 13 von 50 Recht auf Änderungen vorbehalten. -
Seite 14: Benutzer- Standby
Benutzer- Standby Standby CP – Lüftung Pausieren Es ist möglich, die Lüftung anzuhalten und das Brauchwasser mittels Heizstab zu erhitzen. Aus: Lüftung läuft An: Lüftung bis zum nächsten Wechsel im Wochenplan gestoppt. CP – DHW Pausieren Die Bereitung heißen Brauchwassers kann für bestimmte Zeit unterbrochen werden. ... -
Seite 15: Benutzer- Standby
Benutzer- Standby CP – Automatisk/ Heiz. manueller Betrieb/ Kühl. manueller Betrieb Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Automatisk: Das Gerät läuft mit den vordefinierten Einstellungen. Heiz. manueller Betrieb: Das Gerät läuft nur nach den für Heizung geltenden Einstellungen. ... -
Seite 16: Benutzer - Ventilator
Benutzer - Ventilator Ventilator Ventilation Die Drehzahl des Ventilators lässt sich manuell verstellen. ∟ Die Lüftung kann stufenlos von 20 bis 100 % eingestellt werden. Seite 16 von 50 Recht auf Änderungen vorbehalten. -
Seite 17: Benutzer - Temperatur
Benutzer - Temperatur Temperatur CP – Luft (°C) Die gewünschte Zulufttemperatur lässt sich für die Lüftung einstellen. CP – DHW (°C) Die gewünschte Temperatur lässt sich für das heiße Brauchwasser einstellen. Seite 17 von 50 Recht auf Änderungen vorbehalten. -
Seite 18: Superbenutzer /Installateur - Programmeinstellungen
Superbenutzer /Installateur - Programmeinstellungen In der Benutzerebene Superbenutzer hat man Zugriff auf mehrere Menüs mit der Möglichkeit, Ein- stellungen ohne Eingabe eines Kennworts vorzunehmen. In der Benutzerebene Installateur hat man Zugriff auf die Menüs und kann Einstellungen vorneh- men, die die Eingabe eines Kenntworts erfordern. Programinds. -
Seite 19: Wochenprogramme - Programm Hinzufügen
Superbenutzer /Installateur - Programmeinstellungen Wochenprogramme – Programm hinzufügen Allen Einstellungen ist die Angabe einer Startzeit gemein, zu der das Programm beginnt. Das Wochenprogramm bietet vier Grundeinstellungen: 1. Automatisch a. Sollwert (°C)– Zulufttemperatur Lüftung b. WW Sollwert (°C) – Temperatur heißes Brauchwasser c. -
Seite 20: Superbenutzer /Installateur - Programmeinstellungen
Superbenutzer /Installateur - Programmeinstellungen User An/Aus Fähigkeit Es besteht die Möglichkeit, die Steuerung so einzustellen, dass der Benutzer das Gerät nicht aus- schalten kann. Diese Funktion ist vor allem für Mietshäuser gedacht, in denen das Lüftungsgerät ununterbrochen in Betrieb sein soll. Zur Beachtung! Wenn im Katastrophenfall die Bevölkerung dazu aufgefordert wird, Fenster und Türen zu schließen sowie Lüftungsgeräte auszuschalten, kann das Gerät über einen externen Feuermelder ausgeschaltet werden. -
Seite 21: Superbenutzer /Installateur - Information
Superbenutzer /Installateur - Information Information *Installateuren vorbehalten Ereignisprotokoll Hier können alle Ereignisse (Alarme) verwaltet werden. Ereignisprotokoll – Protokoll durchsuchen Hier werden alle Ereignisse angezeigt. Durch Anklicken von „OK“ kann das Ereignis genehmigt werden. Auf diese Weise wird die Alarmmitteilung auf der ersten Bildschirmmaske entfernt. Steht für Master (Compact P) Steht für Slave (x) Informationen über Ereignis außerhalb des Nor-... -
Seite 22: Ereignisprotokoll - Sortierfolgen Für Logs
Superbenutzer /Installateur - Information Ereignisprotokoll – Ereignisprotokoll quit. Hier werden alle Ereignisse/Alarme auf einmal genehmigt. Ereignisprotokoll – Ereignisprot. Löschen Das Löschen von Ereignissen ist Installateuren vorbehalten. Ereignisprotokoll – Sortierfolgen für Logs Die Ereignisse/Alarme im Menüpunkt „Protokoll durchsuchen“ lassen sich nach folgenden Kriterien sortieren: ... -
Seite 23: Superbenutzer /Installateur - Information
Superbenutzer /Installateur - Information CP – Geräte Hier kann der Betriebszustand des Geräts abgelesen werden. Zuluftventilator Abluftventilator Bypassklappe Close / Open Zuluft Filterwächter Fortluft Filterwächter Nachheizung Kompressor Level Kompressor läuft Kompressor gestoppt Vierwegeventil Ventil geöffnet Ventil geschlossen Feuchtigkeit % RH Aktuelle relative Luftfeuchtigkeit Feueralarm Steuerung mittels externem Feuermelder (z. -
Seite 24: Superbenutzer /Installateur - Einstellungen
Superbenutzer /Installateur - Einstellungen Einstellungen Netzwerkeinstellungen Es ist möglich, das Gerät über ein lokales Netzwerk oder eine Modbus-Verbindung anzuschließen. IP adresse – Hier wird die feste IP-Adresse des lokalen Netzwerks eingegeben. Network mast – Hier wird die Standardadresse des Netzwerks eingegeben. ... -
Seite 25: Einstellungen - Sprachdatei Hochladen
Superbenutzer /Installateur - Einstellungen Einstellungen – Sprachdatei hochladen An der Bedieneinheit können neue Sprachen installiert und vorhandene aktualisiert werden. Die Aktualisierung erfolgt über einen USB-Stick. Einstellungen – Bildschirm Die Lautstärke lässt sich im Display einstellen. Es ist möglich, die Zeit einzustellen, die vergehen soll, bis das Display auf Standby schaltet. Einstellungen –... - Seite 26 FU 2 Vorheizung Einstellung Polar Funktionen Modulierendes Nachheizregister gibt impulsartig Wär- me ab bei Abluftemperatur < 2 °C (T4) (Nur Polar- Ausführung) Polar Funktionen Vorheizregister blockiert *Zugriff nur mit Installateurrechten **Die Daten können nur mit Installateurrechten abgerufen und nur mit Systemverwalterrechten (Werk) geändert werden.
-
Seite 27: Superbenutzer /Installateur - Einstellungen
Superbenutzer /Installateur - Einstellungen *** Totband Heizung (°C) - Zur Steuerung eines externen Heizsystems Externes Heizsystem ist zulässig, wenn... Raumtemperatur (T3) < Temperatursollwert +/- „Totband Heizung“ – 1 °C Externes Heizsystem wird gesperrt, wenn... Raumtemperatur (T3) > Temperatursollwert +/- „Totband Heizung“ Beispiel: 20 °C „Totband Heizung“... -
Seite 28: Superbenutzer /Installateur - Einstellungen
Wechsel möglich zwischen folgenden Einstellungen: Superbenutzer Installateur Administrator (Zugriff ist Nilan vorbehalten) Service SW Aktualisierung * Aktualisierung der Software in der Bedieneinheit Super User Prüfung Zum Einloggen als Superuser ist kein Kennwort erforderlich Zum Einloggen als Superuser ist ein Kennwort erforderlich Benutzerebene abmel- Rückkehr zur Benutzerebene... -
Seite 29: Superbenutzer /Installateur - Standby
Superbenutzer /Installateur - Standby Standby CP – Lüftung Pausieren Es ist möglich, die Lüftung anzuhalten und das Brauchwasser mittels Heizstab zu erhitzen. Aus: Lüftung läuft An: Lüftung bis zum nächsten Wechsel im Wochenplan gestoppt. CP – DHW Pausieren Die Bereitung heißen Brauchwassers kann für bestimmte Zeit unterbrochen werden. -
Seite 30: Superbenutzer /Installateur - Standby
Superbenutzer /Installateur - Standby CP – Automatisk/ Heiz. manueller Betrieb/ Kühl. manueller Betrieb Das Gerät kann in verschiedenen Betriebsarten betrieben werden. Automatisk – Das Gerät läuft mit den vordefinierten Einstellungen. Heiz. manueller Betrieb – Das Gerät läuft nur nach den für Heizung geltenden Einstellun- ... -
Seite 31: Superbenutzer /Installateur - Ventilator
Superbenutzer /Installateur - Ventilator Ventilator Ventilator Vent.Geschw.Ausgl. (%) Abluft Ventilatordrehzahl = Zuluft Ventilatordrehzahl + Offset Hohe Vent.Geschw.aktiv Hohe Ventilatordrehzahl bei Kühlung kann ein- und ausgestellt werden Vent.Geschw. Hoch (%) Ventilatordrehzahl bei passiver Kühlung Niedrige Außentemp. Die Funktion niedrige Ventilatordrehzahl bei niedriger Außentemperatur lässt sich ein- und ausschalten Nied. -
Seite 32: Superbenutzer /Installateur - Temperatur
Superbenutzer /Installateur - Temperatur Temperatur Sommer / Winter T (°C) Hier wird der Wechsel zwischen Winter- und Sommerbetrieb eingestellt. Som / Wint T Sollw (°C) Offset-Temperatur für den Wechsel zwischen Winter- und Sommerbetrieb. Nachtabsenk. Temp (°C) Erweitert die Einstellung der Totzone bei Heizbetrieb, wenn das Gerät zu Nachtabsenkung um- schaltet. -
Seite 33: Superbenutzer /Installateur - Temperatur
Superbenutzer /Installateur - Temperatur Minimum Winter T7 (°C) Hier wird die niedrigstzulässige Zulufttemperatur bei Winterbetrieb einge- geben. Wenn für den Gegenstromwärmetauscher die Mindesttemperatur zu nied- rig ist, wird die Wärmepumpe in der Zeit zugeschaltet, in der kein heißes Brauchwasser bereitet wird. Ein Nachheizregister kann zur Aufrechterhaltung der Zulufttemperatur eingebaut werden. -
Seite 34: Superbenutzer /Installateur - Temperatur
Superbenutzer /Installateur - Temperatur Sommer/Winter Modus ändern Beispiel: Außentemperatur (T1) > 14 °C Sommerbetrieb startet Sommer-/Winter-Offset 2 °C 12 °C Sommer-/Winter-Offset 2 °C Außentemperatur (T1) < 10 °C Winterbetrieb startet Totband regulieren und Temperatur Offset Beispiel: Raumtemperatur > 24 °C aktive Kühlung startet Raumtemperatur >... -
Seite 35: Management Überblick
Management Überblick Management Übersicht beinhaltet eine umfassende Menüstruktur für alle Installationsoptionen. Daher wird es Merkmale in dem Dokument, die nicht an den genannten Einrichtungen erscheint sein. Anschließend Indizes beziehen sich auf: 1: Benutzer- 2: Superbenutzer 3: Installer 4: Administrator Temperatur 1 Temperatureinstellungen und Information Sommer / Winter T (°C) 12.0... - Seite 36 Hauptsensor Bypassklappe Ausg. (°C) 2 Sollwert für Ausgleich Bypassklappe Kühlung Ausgleich (°C) 2 Sollwert für Ausgleich Kühlung EHD/BAH Sollw.Ausgl. 2 Sollwert Ausgleich für EHD/BAH Gerät Ausgleichsbalance (%) 100.0 2 Ausgleichsbalance T1 (°C) 2 Außenluft nach Vorheizung Zustand Ok / Shunt / Break / 3 Zustand Temperatursensor Inval Ausgleich (°C)
- Seite 37 Ausgleich (°C) 3 Sensor Ausgleichskurve Temperatur (°C) 3 Aktueller Wert T7 (°C) 2 Zuluft nach Nachheizung Zustand Ok / Shunt / Break / 3 Zustand Temperatursensor Inval Ausgleich (°C) 3 Sensor Ausgleichskurve Temperatur (°C) 3 Aktueller Wert T8 (°C) 2 Außenluft Zustand Ok / Shunt / Break / 3 Zustand Temperatursensor...
-
Seite 38: Hauptmenu
Hauptmenu 1 System Programplanung Wochenprogramme Automatic / Off / Fan Only 2 Wochenprogramm einstellen / Recirculation / Night setback / DHW / Dehu- midification Montag 2 Änderung des Wochenprogramm für Montag Zustand 2 Neues Programm hinzufügen Ausgleich (°C) 2 Editiere ausgewähltes Programm Temperatur (°C) 2 Lösche ausgewähltes Programm Dienstag... - Seite 39 Temperatur (°C) 2 Lösche ausgewähltes Programm Samstag 2 Änderung des Wochenprogramm für Samstag Zustand 2 Neues Programm hinzufügen Ausgleich (°C) 2 Editiere ausgewähltes Programm Temperatur (°C) 2 Lösche ausgewähltes Programm Sonntag 2 Änderung des Wochenprogramm für Sonntag Zustand 2 Neues Programm hinzufügen Ausgleich (°C) 2 Editiere ausgewähltes Programm Temperatur (°C)
-
Seite 40: Information
Information Allgemeine Systeminformation Ereignisprotokoll 1 Ereignisprotokoll Protokoll durchsuchen Ereignisprotokoll prüfen/Alarmmeldungen bestätigen Ereignisprotokoll quit. 1 Alle Ereignisse im Protokoll bestätigen Ereignisprot. Löschen 3 Alle Ereignisse im Protokoll löschen Log Sortiermodus TimDir / TimRev / AdrDir / Sortierfolgen für Logs AdrRev / TypDir / TypRev 1 CompactP Systemszustand Idle / Auto / Extend /... - Seite 41 Vorheizregister Off / On 2 Vorheizregsiter Ausgangssteuersignal Sole-Luft WT Off / On Sole-Luft Wärmetauscher Ausgangss- teuersignal Feuchtigkeit (%) 2 Relative Luftfeuchtigkeit CO2 (ppm) 2 Luft CO2-Gehalt Feueralarm Fail / Ok 2 Feueralarm Eingang Benutzerwahl 1 Eingang Off / On 2 Benutzerwahl 1 Eingang Steuersignal Benutzerwahl 2 Eingang Off / On 2 Benutzerwahl 2 Eingang Steuersignal...
-
Seite 42: Einstellungen
Einstellungen 1 Allgemeine Systemparameter Netzwerkeinstellungen 2 Einstellungen Netzwerkparameter IP Adresse 192.168.5.107 ---.---.---.--- 2 IP Adresse einstellen Netzwerkmaske 255.255.255.0 ---.---.---.--- 2 Netzwerkmaske einstellen Netzwerkschnittstelle 192.168.5.107 ---.---.---.--- 2 Netzwerkschnittstelle einstellen MAC Adresse 2 Boardadresse MAC Allg. Einstellungen 1 Einstellungen allgemeine Parameter Zeit und Datum __:__:__ 1 Set time and date YYYY/mm/dd... - Seite 43 sens zu erlauben Enteis.stopp Temp(°C) 2 Maximale Zeit zum Enteisen Verdampfer Enteis.(min) 2 Längste zul. Zeit Enteisung Verdampfer Enteis.Vent.Geschw.(%) 2 Enteisen Vent.geschwind. während Abtauvorgang Enteisen Vent.modus Off / Free / Preset 2 Ventilatormodus während Enteisen T6 hold time (min) 2 Hold time at T6 defrost stop tempera- ture Kompressor Einstell.
- Seite 44 ansteuerung FU Min Steuerspannung FU 5 3 Minimum Spannung für Analogsignal ansteuerung FU Max Steuerspannung FU 5 3 Maximal Spannung für Analogsignal ansteuerung FU Vorheizung Einstellung 2 Vorheizung Einstellung Vorheizung Gerätetype None / EHD / BAH 4 Gerätetype des Vorheizregisters ein- / ePHeat stellen Polar Funktionen...
- Seite 45 Tag Anti-Legionellen 2 Tag für Anti-Legionellenprog. wählen Legionellprog. 2 Tageszeit Dürchführung Anti- start(h) Legionellprog. DHW Einstellungen 2 Einstellungen für Warmwasserproduk- tion minimal 36.0 2 Minimal Warmwasser Temperatur Temp. (°C) DHW max Temp (°C) 60.0 2 Maximale Warmwassertemperatur DHW Heizung akti- Disa.
- Seite 46 Start Legionellen jetzt Off / On 2 Anti-Legionellprog. Systemseitig erzwingen Tag Anti-Legionellen Ugedag 2 Tag für Anti-Legionellenprog. wählen Legionellprog. start(h) Klok- 2 Tageszeit Dürchführung Anti- keslet Legionellprog. El.Heizung Sollw.(°C) °C 2 Sollwert zur Freigabe der elektrischen Heizung Solar DHW Sollwert (°C) °C 2 Der Sollwert des solaren Teilsystems DHW.
- Seite 47 Benutzerebene abmelden 2 Benutzerebene abmelden Einstellungen speichern 2 Speichern der aktuellen Einstellungen Wiederherst. Einstell. 2 Wiederherst. letzte gespeicherten Einstell. Werksein. wiederherst. 2 Werkseinstellungen für das System wiederherstellen USB Laufwerk 3 Inhalt des USB Laufwerks durchsuchen Seite 47 von 50 Recht auf Änderungen vorbehalten.
-
Seite 48: Standby
Standby Allgemeine Bedienelemente CompactP Lüftung Pausieren Off / On 1 Lüftung Pausieren Beschreibung DHW Pausieren Off / On 1 DHW Pausieren Beschreibung Alles Pausieren Off / On 1 Alles Pausieren Beschreibung Standby Off / On 1 System An- oder Ausschalten Auto Betrieb Off / On 1 Betriebsmodus... -
Seite 49: Ventilator
Ventilator Ventilatoren Parameter Lüftung 1 Ventilatorgeschwindigkeit Sollwert VAV Druck (Pa) 3 Variables Luftvolumen Sollwert Druck Abluft Druck 3 Abluft Druck Z-Punkt Vent.Geschw.Ausgl. (%) Abluftvent.=Geschwindigkeit Zuluftvent. + Ausgl. Vent. Integr. Zeit(sek) 3 Zeitraum Neuberechnung der Vent.Geschw. Hohe Vent.Geschw.aktiv Disa. / Ena. Hohe Vent.Geschwindigkeit aktiv./deaktiv. - Seite 50 Max CO2 Niveau (ppm) 1200 Niveau für max. Ventila- torgeschwindigkeit Seite 50 von 50 Recht auf Änderungen vorbehalten.
