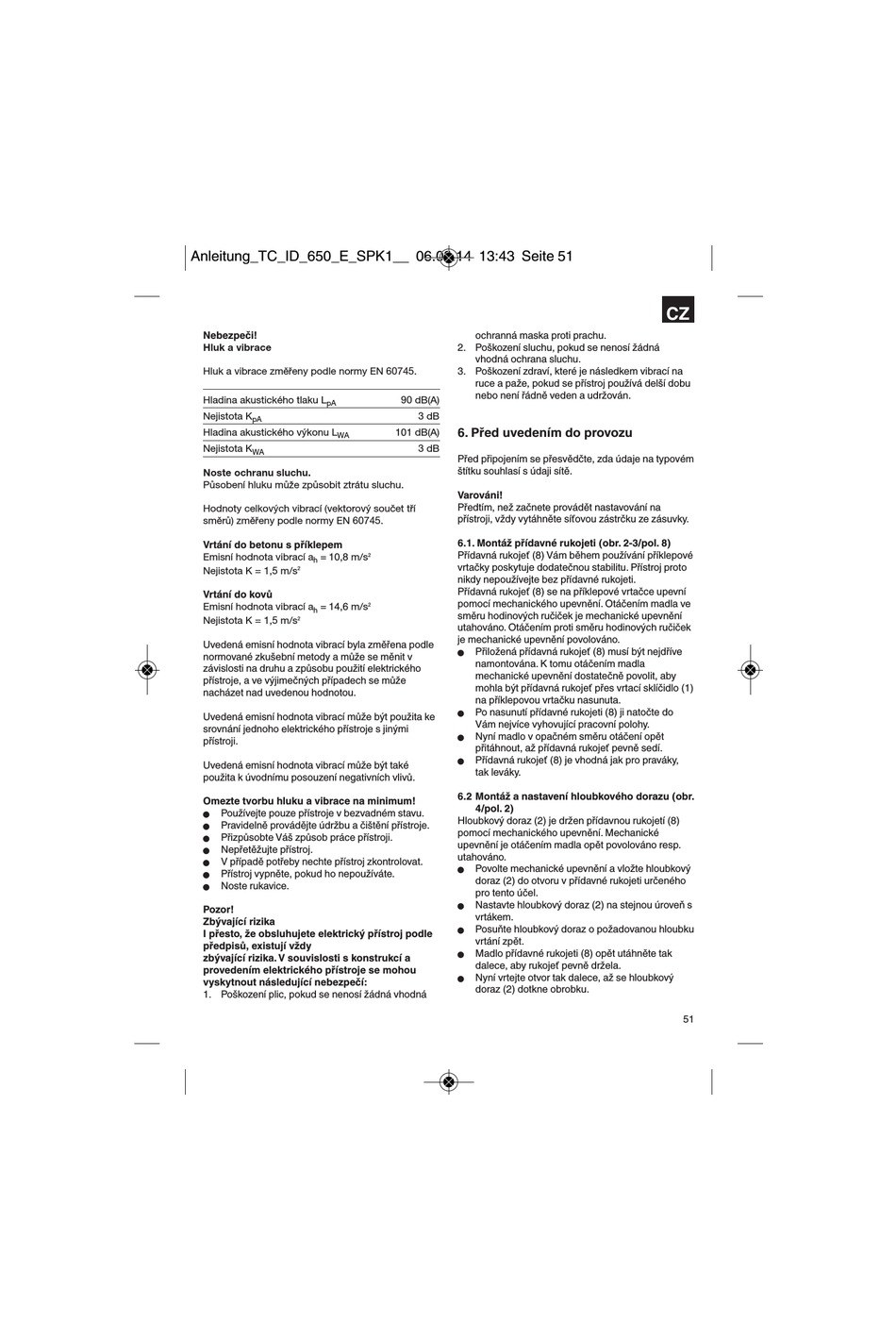

Nebezpeči!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN 60745.
Hladina akustického tlaku L
pA
Nejistota K
pA
Hladina akustického výkonu L
WA
Nejistota K
WA
Noste ochranu sluchu.
Působení hluku může způsobit ztrátu sluchu.
Hodnoty celkových vibrací (vektorový součet tří
směrů) změřeny podle normy EN 60745.
Vrtání do betonu s příklepem
Emisní hodnota vibrací a = 10,8 m/s
h
Nejistota K = 1,5 m/s 2
Vrtání do kovů
Emisní hodnota vibrací a = 14,6 m/s
h
Nejistota K = 1,5 m/s 2
Uvedená emisní hodnota vibrací byla změřena podle
normované zkušební metody a může se měnit v
závislosti na druhu a způsobu použití elektrického
přístroje, a ve výjimečných případech se může
nacházet nad uvedenou hodnotou.
Uvedená emisní hodnota vibrací může být použita ke
srovnání jednoho elektrického přístroje s jinými
přístroji.
Uvedená emisní hodnota vibrací může být také
použita k úvodnímu posouzení negativních vlivů.
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném stavu.
n
Pravidelně provádějte údržbu a čištění přístroje.
n
Přizpůsobte Váš způsob práce přístroji.
n
Nepřetěžujte přístroj.
n
V případě potřeby nechte přístroj zkontrolovat.
n
Přístroj vypněte, pokud ho nepoužíváte.
n
Noste rukavice.
n
Pozor!
Zbývající rizika
I přesto, že obsluhujete elektrický přístroj podle
předpisů, existují vždy
zbývající rizika. V souvislosti s konstrukcí a
provedením elektrického přístroje se mohou
vyskytnout následující nebezpečí:
1. Poškození plic, pokud se nenosí žádná vhodná
ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná
vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na
ruce a paže, pokud se přístroj používá delší dobu
nebo není řádně veden a udržován.
90 dB(A)
3 dB
101 dB(A) 6. Před uvedením do provozu
3 dB
Před připojením se přesvědčte, zda údaje na typovém
štítku souhlasí s údaji sítě.
Varováni!
Předtím, než začnete provádět nastavování na
přístroji, vždy vytáhněte síťovou zástrčku ze zásuvky.
6.1. Montáž přídavné rukojeti (obr. 2-3/pol. 8)
Přídavná rukojeť (8) Vám během používání příklepové
2
vrtačky poskytuje dodatečnou stabilitu. Přístroj proto
nikdy nepoužívejte bez přídavné rukojeti.
Přídavná rukojeť (8) se na příklepové vrtačce upevní
pomocí mechanického upevnění. Otáčením madla ve
2
směru hodinových ručiček je mechanické upevnění
utahováno. Otáčením proti směru hodinových ručiček
je mechanické upevnění povolováno.
Přiložená přídavná rukojeť (8) musí být nejdříve
n
namontována. K tomu otáčením madla
mechanické upevnění dostatečně povolit, aby
mohla být přídavná rukojeť přes vrtací sklíčidlo (1)
na příklepovou vrtačku nasunuta.
Po nasunutí přídavné rukojeti (8) ji natočte do
n
Vám nejvíce vyhovující pracovní polohy.
Nyní madlo v opačném směru otáčení opět
n
přitáhnout, až přídavná rukojeť pevně sedí.
Přídavná rukojeť (8) je vhodná jak pro praváky,
n
tak leváky.
6.2 Montáž a nastavení hloubkového dorazu (obr.
4/pol. 2)
Hloubkový doraz (2) je držen přídavnou rukojetí (8)
pomocí mechanického upevnění. Mechanické
upevnění je otáčením madla opět povolováno resp.
utahováno.
Povolte mechanické upevnění a vložte hloubkový
n
doraz (2) do otvoru v přídavné rukojeti určeného
pro tento účel.
Nastavte hloubkový doraz (2) na stejnou úroveň s
n
vrtákem.
Posuňte hloubkový doraz o požadovanou hloubku
n
vrtání zpět.
Madlo přídavné rukojeti (8) opět utáhněte tak
n
dalece, aby rukojeť pevně držela.
Nyní vrtejte otvor tak dalece, až se hloubkový
n
doraz (2) dotkne obrobku.
