Montage
Equipment Board Floor Stand C

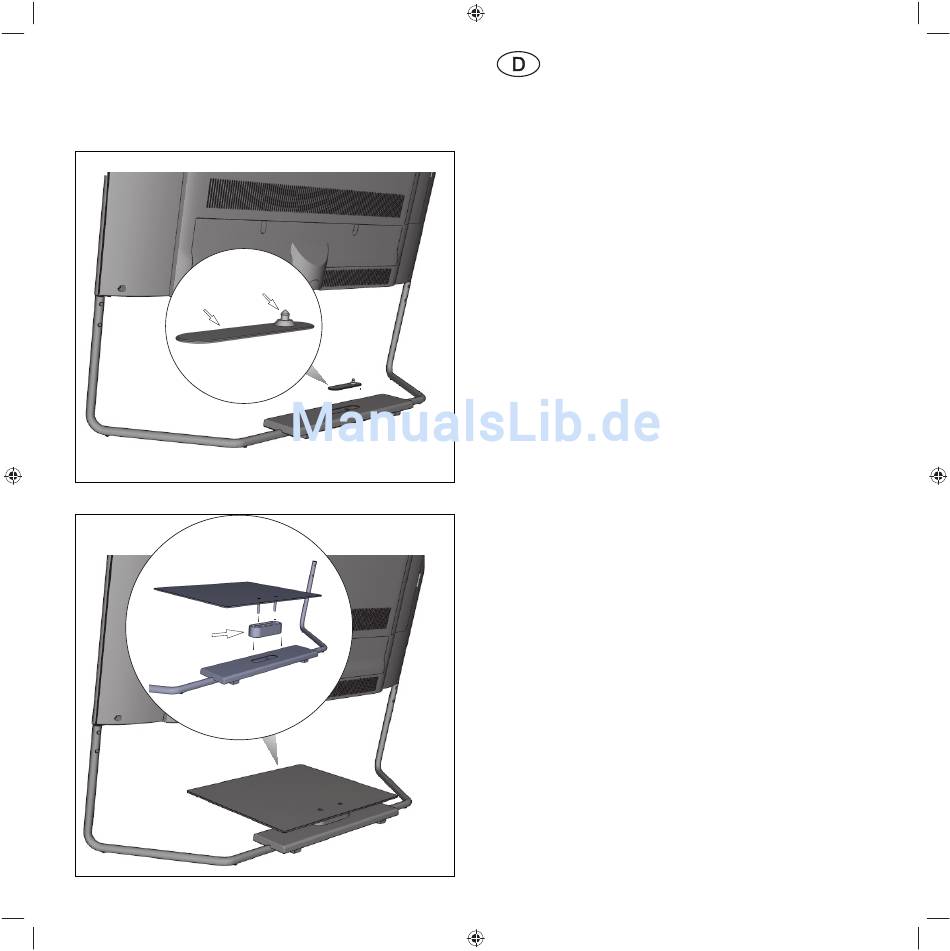

Entfernen Sie zunächst die LOEWE. Intarsie (Abb. 16, Pfeil B) am
Gewicht der Bodenplatte. Verwenden Sie dazu den mitgelieferten
Saugnapf (Abb. 16, Pfeil S). Bringen Sie diesen an der Intarsie an und
ziehen Sie die Intarsie am Saugnapf nach oben ab. Diese wird für die
spätere Montage nicht mehr benötigt.
Bringen Sie den mitgelieferten Adapter (Abb. 17, Pfeil A) am Gewicht
des Trägerrohrbügels an. Achten Sie darauf, dass der Fixierungsstift
des Adapters nach unten in die entsprechende Bohrung eingeführt
wird.
Nehmen Sie das Equipment Board. Setzen Sie dieses wie in der Abb.
17 dargestellt auf den Adapter auf. Achten Sie bei der Montage da-
rauf, dass das Equipment Board so aufgesetzt wird, dass die Schrau-
ben vollständig in den Bohrungen versenkt werden können.
Drehen Sie die beiden Schrauben mit dem mitgelieferten Schrauben-
schlüssel (T30) ein. Ziehen Sie diese mit einem Drehmoment von ca.
3 Nm fest.
