Montage
Floor Stand C 32/40

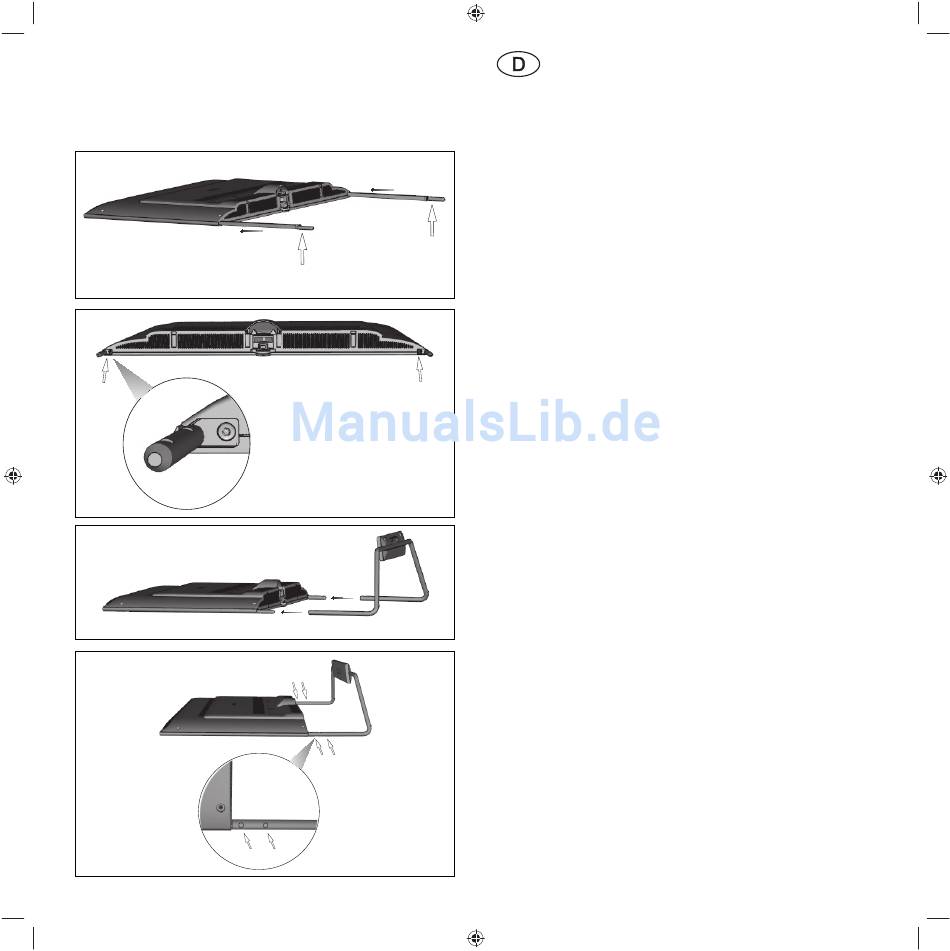

Schieben Sie die zwei Adapter in die Öffnungen in der Unterseite
des TV-Geräts (Abb. 7, Pfeile L, R). Achten Sie darauf, dass Sie den
Adapter nicht verkanten.
R
Zur Befestigung der Adapter verwenden Sie die mitgelieferten
Schrauben (M4x12). Drehen Sie die Schrauben ein (Abb. 8, Pfeile b1,
b2) und ziehen Sie diese mit dem Schraubenschlüssel (T20) fest ( ca.
2 Nm).
Nehmen Sie den Trägerrohrbügel. Montieren Sie diesen wie in der
Abb. 9 dargestellt auf die vorher befestigten Adapter. Achten Sie
beim Montieren darauf, dass der Trägerrohrbügel gleichmäßig über
die beiden Adapter greift.
Zur Befestigung des Trägerrohrbügels verwenden Sie die mitgeliefer-
ten Schrauben (M4x10). Drehen Sie die Schrauben ein (Abb. 10, Pfeile
c1, c2, c3, c4) und ziehen Sie diese mit dem Schraubenschlüssel (T20)
fest (ca. 2 Nm).
Stellen Sie den Floor Stand C 32/40 mit dem TV-Gerät auf den Boden.
Schließen Sie die Anschlussleitungen an und setzen Sie die Kabelan-
schlussabdeckung wieder am TV-Gerät auf.
Hinweis.
Sie haben auch noch die Möglichkeit, die Kabel in einem Gewebe-
schlauch zu verlegen, was eleganter aussieht. Der Gewebeschlauch
ist nicht im Lieferumfang des Floor Stand C enthalten. Diesen erhalten
Sie in gewünschter Länge bei Ihrem Fachhändler oder von unserem
Kundendienst:
Kabelschlauch schwarz: Artikelnummer: 31947 004.
Kabelschlauch silber: Artikelnummer: 31947 005.
