Die Remote-Einheit (DSP-SR)
Am Kopf der Remote-Einheit befinden sich die Anschlussbuchsen für die
Steckertypen: BNC und TP.
Auf der linken Seite gibt es die serielle Schnittstelle sowie den Anschluss für das
Ladegerät.
Die Remote-Einheit verfügt über einen Drehschalter, mit dem man nur die
Möglichkeit des Ein- bzw. Ausschaltens hat.
Bedeutung der LED-Anzeige der Remote-Einheit:
• Pass
Am Ende der erfolgreichen Messung leuchtet die LED grün.
• Testing
Die LED leuchtet gelb wenn gerade eine Messung durchgeführt wird.
• Fail
Die LED leuchtet rot, wenn nach Ende der Messung ein oder mehrere Fehler
aufgetreten sind.
• Low Battery
Falls die LED leuchtet muss der Akku der Remote-Einheit aufgeladen werden.

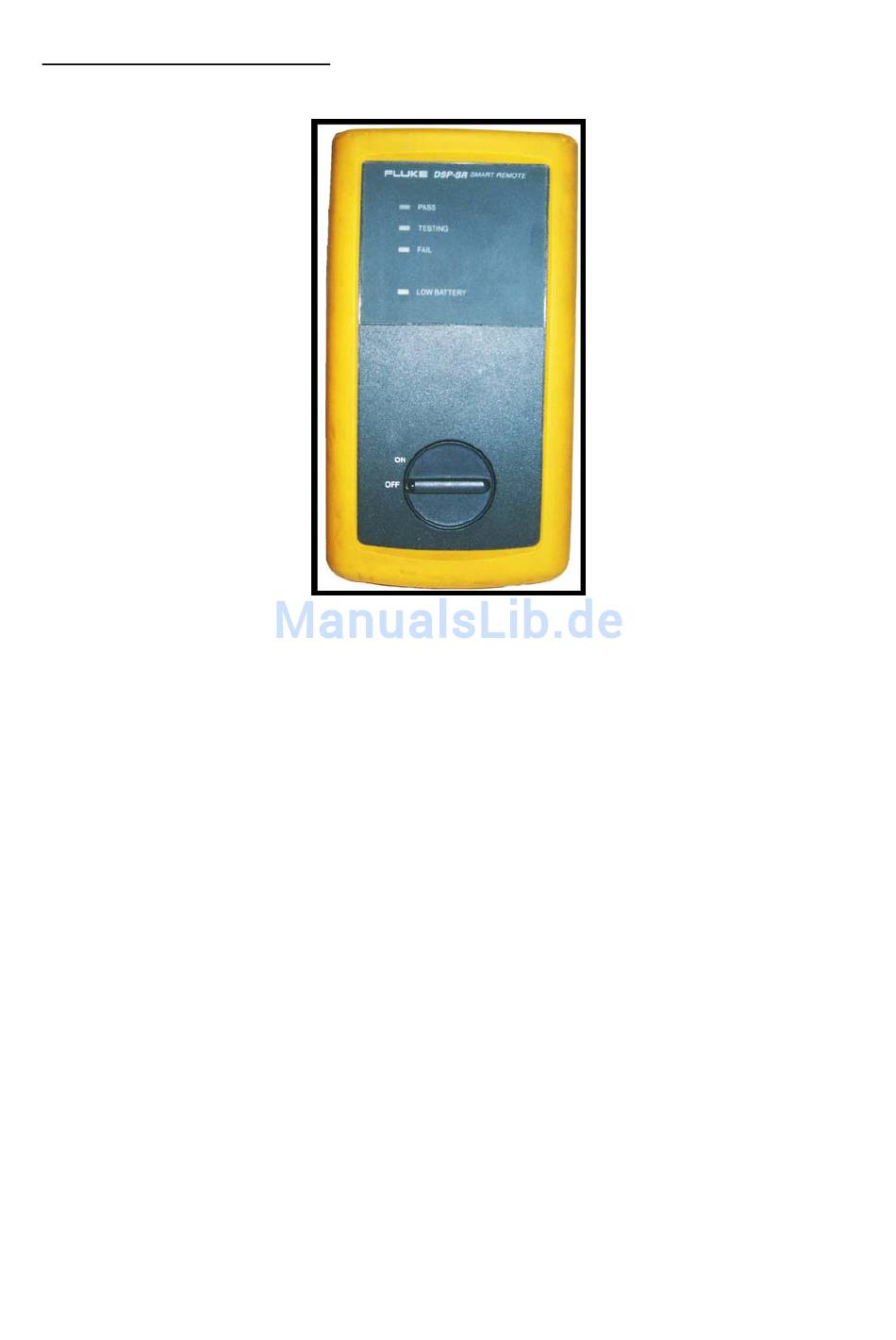

Bild 1.2 Remote-Einheit
