7. Übertragung der Ergebnisse zum PC
Die Übertragung der Ergebnisse erfolgt über HyperTerminal. Für die Verbindung ist
ein Nullmodem-Kabel nötig, mit dem das DSP-100 mit dem PC verbunden wird.
Die Einstellungen des COM-Ports sind:
Bits pro Sekunde: 19200
Datenbits: 8
Parität: keine
Stoppbits: 1
Flusssteuerung: KEIN

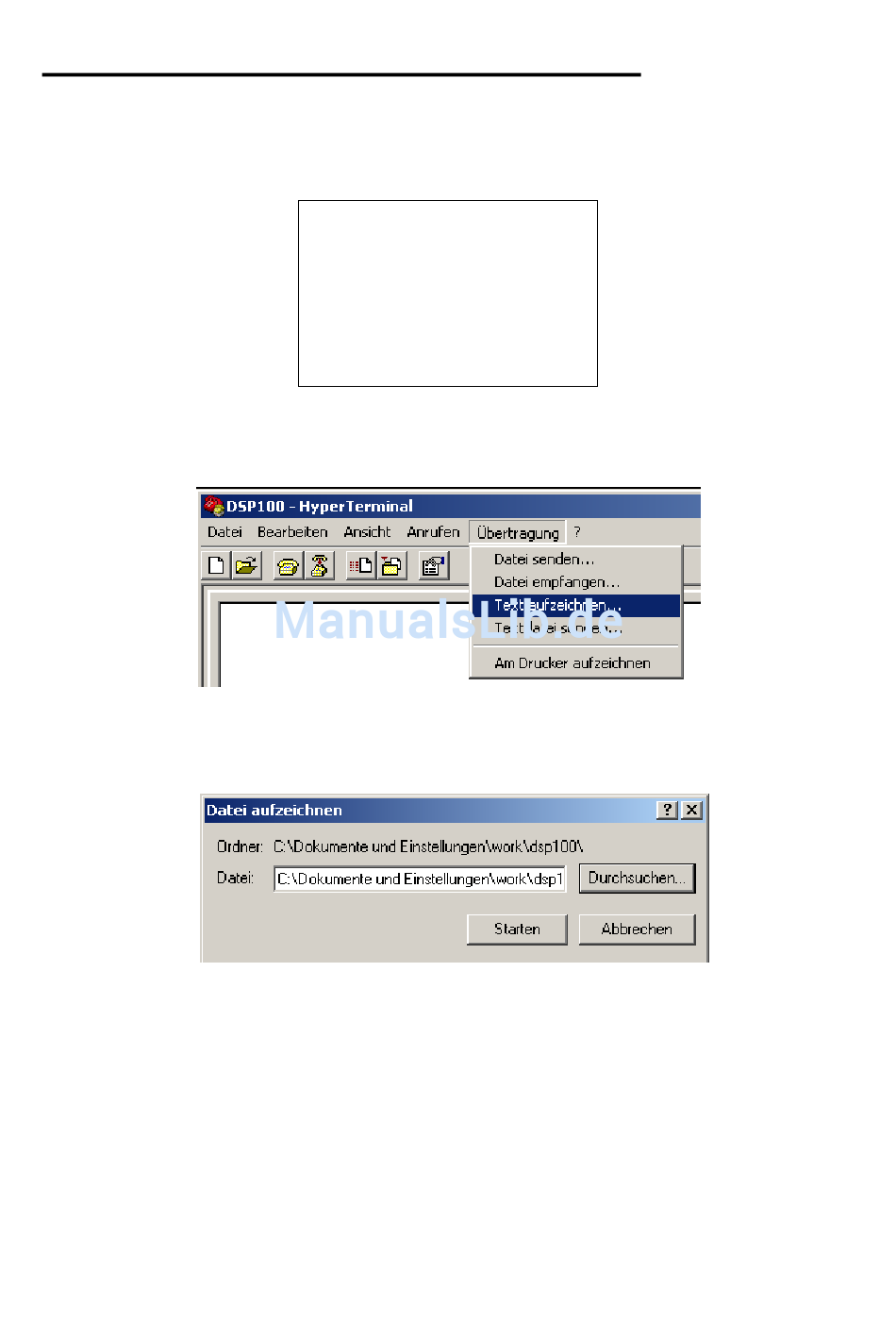

Beim HyperTerminal Fenster in der Menüleiste „Übertragung" wählen und dort „Text
aufzeichnen" auswählen (Bild 7.0.1).
Bild 7.0.1 HyperTerminal - Text aufzeichnen
Als nächstes (Bild 7.0.2) wird gefragt, wo die Datei gespeichert werden soll.
Bild 7.0.2 Datei aufzeichnen
Mit dem Button „Durchsuchen" kann der Zielpfad für die Speicherung der Datei
ausgewählt, sowie der Name der Datei eingegeben werden. Um die Text
Aufzeichnung zu beginnen, den „Starten" Button anklicken.
Bei dem Messgerät den Drehschalter auf PRINT stellen. Danach kann man zwischen
zwei Möglichkeiten für die Übertragung auswählen: entweder alle gespeicherten
AutoTests oder nur ausgewählte Tests.
