tepro Samara Bedienungsanleitung Seite 8

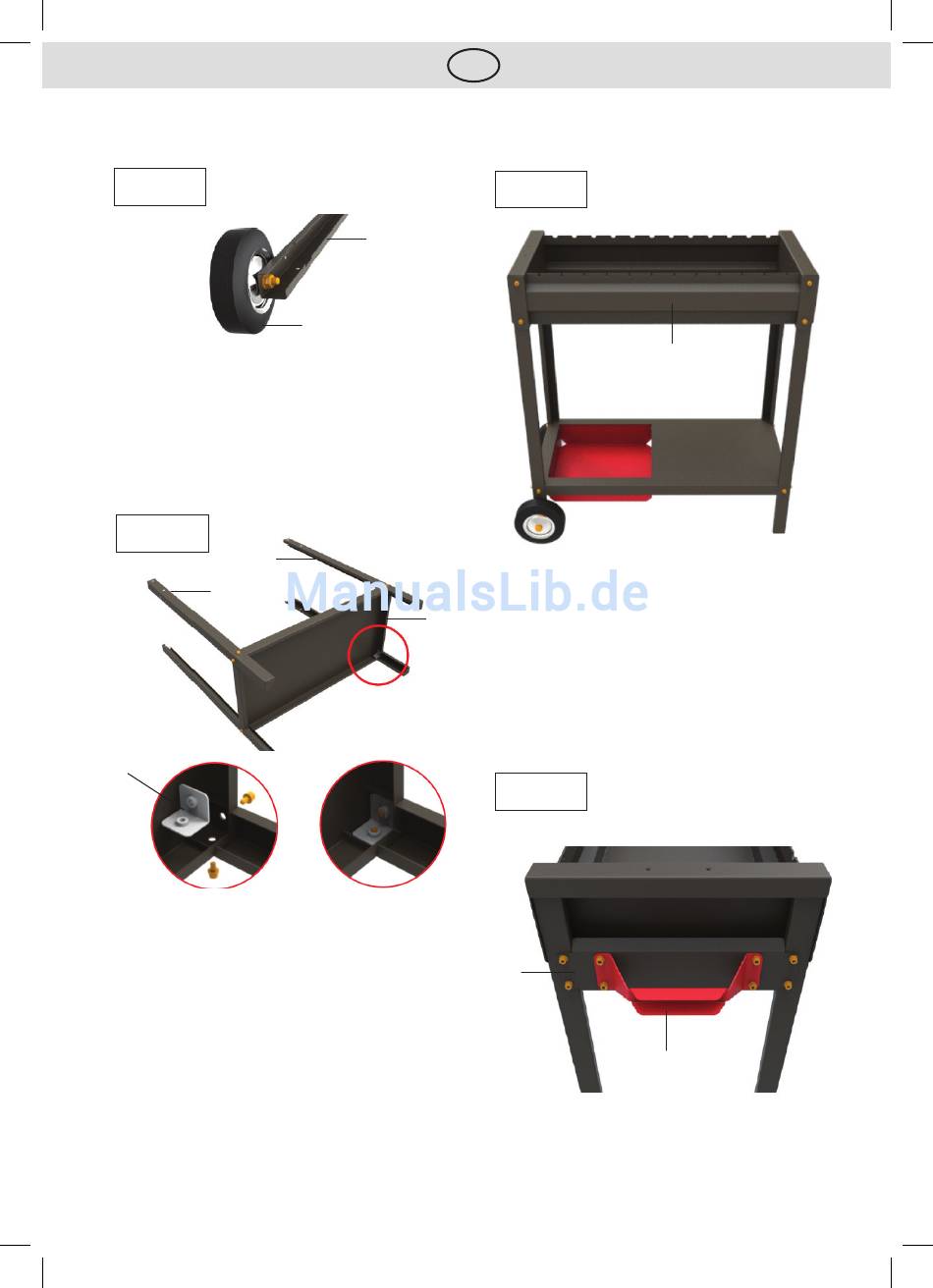

Schritt 1
Befestigen Sie die Räder (7) mit je einer In-
busschraube M12x80, einer Unterleg-
scheibe M12 (zwischen Bein und Mutter)
und einer Mutter an dem entsprechenden
Radbein (4). Ziehen Sie die Muttern mit
dem 19mm Schraubenschlüssel fest.
Schritt 2
4
5
Zum Befestigen der Bodenablage (2)
zwischen den Stand- und Radbeinen (3,4),
halten Sie die Beine von aussen an die
Ecken der Bodenablage.
Legen Sie nun die Montagewinkel (5) von
innen über die Bohrlöcher.
Verbinden Sie die Teile mit Inbusschrau-
ben M6x12 und Unterlegscheiben M6.
8
P140329_TEPRO_1125_Samara_DE_TR_RU.indb 8
4
7
3
2
DE
Schritt 3
Befestigen Sie die Kohlewanne (1)
oben an den Stand- und Radbeinen mit
Inbusschrauben M6x12 und Unterleg-
scheiben M6.
Vergewissern Sie sich, dass die Ablage
fest an die Bodenplatte geschraubt ist.
Schritt 4
6
1
11
