tepro Samara Bedienungsanleitung Seite 23

Mangal çekme sapı (11) ısı yalıtımlı
çapraz bağlantı parçası (6) üzerine ve
mangalın sabit ayaklarının olduğu tarafa
monte edilir.
Çapraz bağlantı parçasını (6) M6x12
cıvatalar ve M6 düz pullarla sabit ayakla-
ra monte edin.
Mangal çekme sapını (11) M6x12
cıvatalar ve M6 düz pullarla çapraz
bağlantı parçasına (6) sabitleyin.

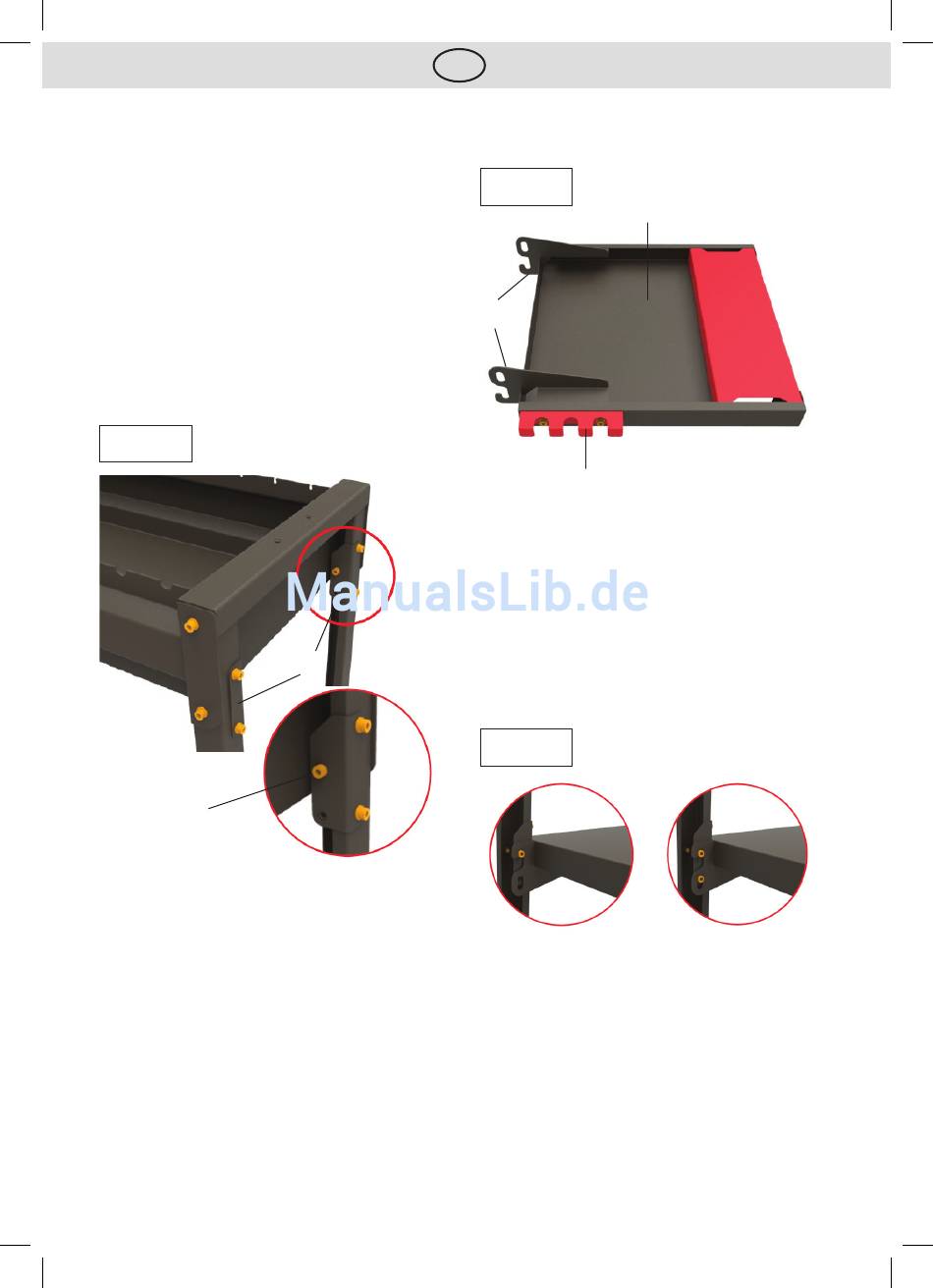

Adım 5
düz pulsuz
Mangalın yan raf destek parçaları (8)
tekerlekli ayakların olduğu tarafa monte
edilir.
Destek köşebentlerinin açılı tarafının iç
kısmında olmasına ve yukarıya doğru
bakmasına dikkat edin.
Destek parçalarını (8) önden ikişer
M6x12 cıvata ve ikişer M6 düz pul, içten
tek bir M6x12 cıvata ile sabitleyin.
P140329_TEPRO_1125_Samara_DE_TR_RU.indb 23
TR
10
Yan rafı (12) çevirin ve sol (arka) askıyı
(10) M6x12 cıvatalar ve M6 düz pullar-
la takın.
Alet asma kancasını (9) sağ (ön) askı
(10) ile birlikte M6x12 cıvatalar ve M6
düz pullar yardımı ile sabitleyin.
8
Yan rafı (12) destek parçasının (8) iç
cıvataları üzerine asın.
Yan rafı her iki taraftan birer M6x12 cıvata
ile sabitleyin.
Adım 6
12
9
Adım 7
23
