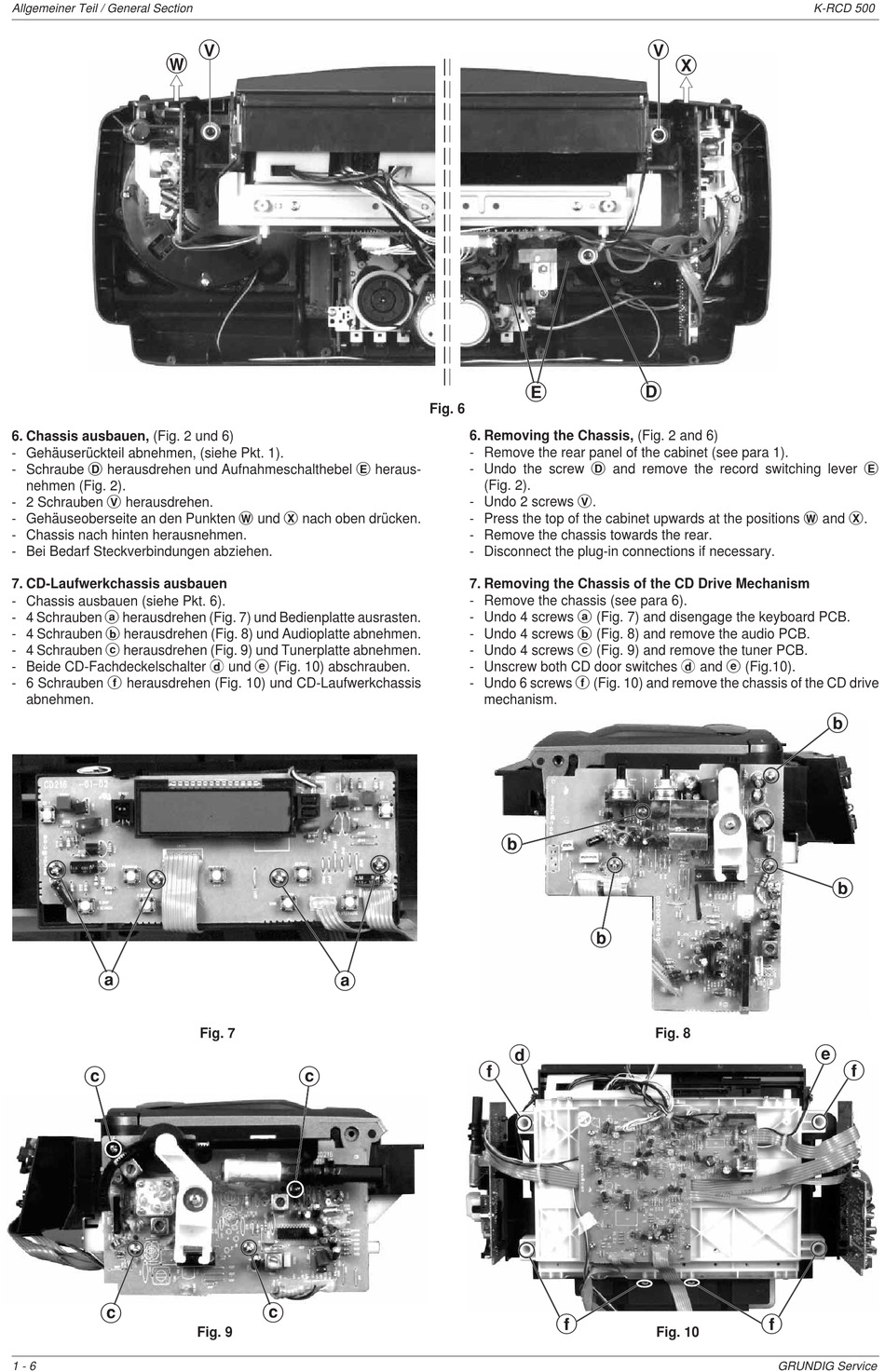

6. Chassis ausbauen, (Fig. 2 und 6)
- Gehäuserückteil abnehmen, (siehe Pkt. 1).
- Schraube D herausdrehen und Aufnahmeschalthebel E heraus-
nehmen (Fig. 2).
- 2 Schrauben V herausdrehen.
- Gehäuseoberseite an den Punkten W und X nach oben drücken.
- Chassis nach hinten herausnehmen.
- Bei Bedarf Steckverbindungen abziehen.
7. CD-Laufwerkchassis ausbauen
- Chassis ausbauen (siehe Pkt. 6).
- 4 Schrauben a herausdrehen (Fig. 7) und Bedienplatte ausrasten.
- 4 Schrauben b herausdrehen (Fig. 8) und Audioplatte abnehmen.
- 4 Schrauben c herausdrehen (Fig. 9) und Tunerplatte abnehmen.
- Beide CD-Fachdeckelschalter d und e (Fig. 10) abschrauben.
- 6 Schrauben f herausdrehen (Fig. 10) und CD-Laufwerkchassis
abnehmen.
a
Fig. 7
c
c
Fig. 9
1 - 6
Fig. 6
a
c
c
V
D
E
6. Removing the Chassis, (Fig. 2 and 6)
- Remove the rear panel of the cabinet (see para 1).
- Undo the screw D and remove the record switching lever E
(Fig. 2).
- Undo 2 screws V.
- Press the top of the cabinet upwards at the positions W and X.
- Remove the chassis towards the rear.
- Disconnect the plug-in connections if necessary.
7. Removing the Chassis of the CD Drive Mechanism
- Remove the chassis (see para 6).
- Undo 4 screws a (Fig. 7) and disengage the keyboard PCB.
- Undo 4 screws b (Fig. 8) and remove the audio PCB.
- Undo 4 screws c (Fig. 9) and remove the tuner PCB.
- Unscrew both CD door switches d and e (Fig.10).
- Undo 6 screws f (Fig. 10) and remove the chassis of the CD drive
mechanism.
b
b
Fig. 8
d
f
f
Fig. 10
K-RCD 500
X
b
b
e
f
f
