9. Elektrische Installation
!
Einbau und Anschluss des Kessels dürfen aus-
schließlich von konzessionierten Elektrikern durch-
geführt werden. Die Verkabelung muss gemäß
den gültigen Vorgaben vorgenommen werden. Die
Innenverdrahtung des Kessels erfolgt werkseitig.
9.1
Allgemeines
Zugang zur Kesselsteuerung.
Versorgung
Der Heizkessel muss an eine Stromversorgung mit 230 V 1N~
und Schutzleiter angeschlossen werden. Zur Auswahl der
Gruppensicherungsgröße lesen Sie bitte in den Technischen Daten nach
oder konsultieren Sie den Schaltplan.
!
Halten Sie die Hoch- und Niederspannungskabel
voneinander getreten, um Probleme durch Stör-
frequenzen zu vermeiden. Dies gilt ebenso außer-
halb des Produkts.
Siehe hierzu Kabelkanäle mit Hochspannungs-
trennung, 230 V und Funktionskleinspannung mit
sicherer Trennung für die Sensoren.
Sicherheitsschalter
Vor der Anlage sollte ein zweipoliger Sicherheitstrennschalter (Kategorie III)
vorgesehen werden, der die Trennung von allen Stromquellen sicherstellt.

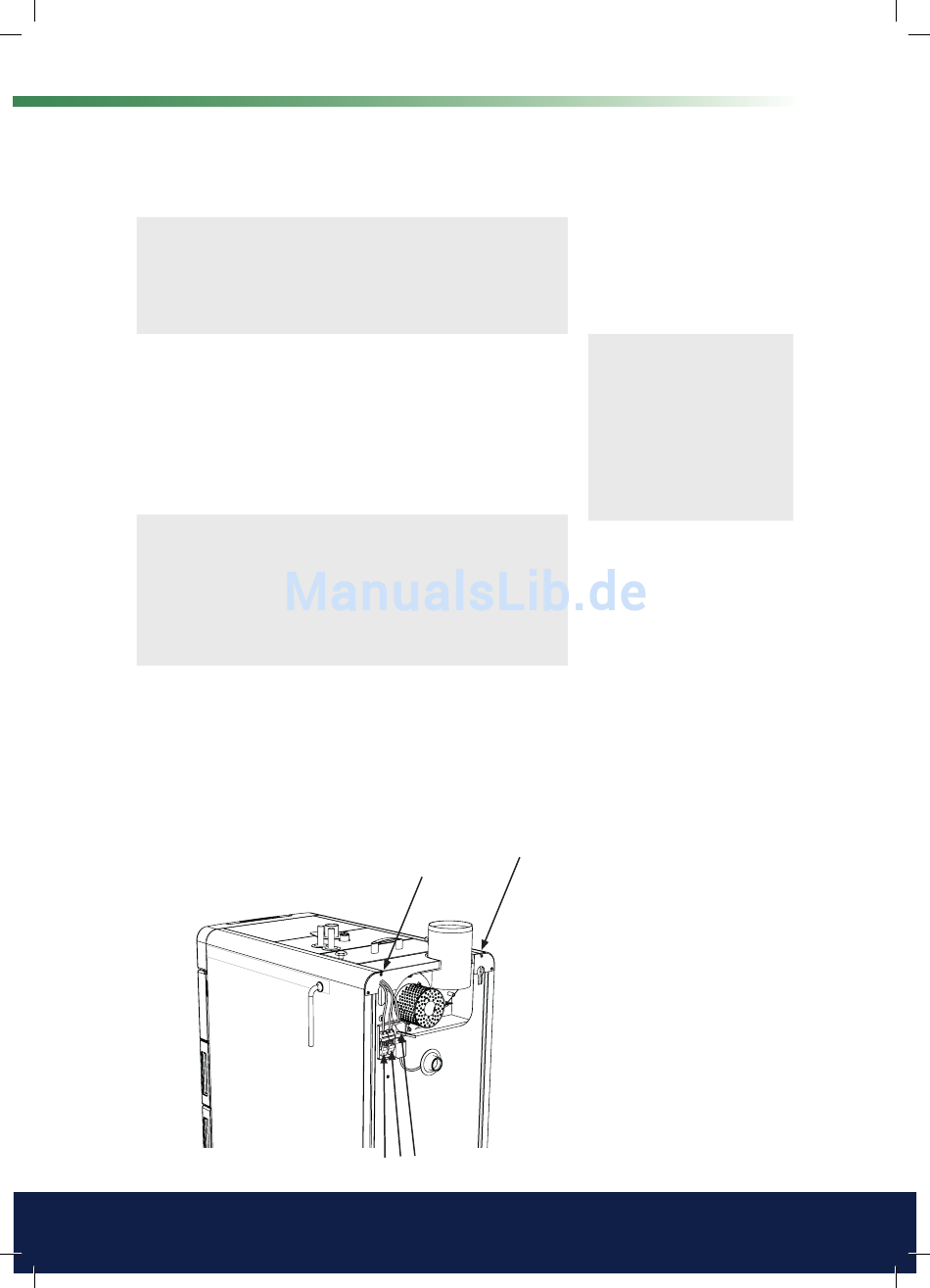

1.
Elektrischer Anschluss 230 V 1N ~ 3-adriges Kabel mit Stecker
2.
Ausgang Ladegruppe/Ladepumpe 230 V 1N ~ 3-adriges Kabel mit
Buchse
3.
Ausgang Gebläse 230 V 1N ~ 5-adriges Kabel mit Buchse
4.
Kabeldurchführung Hochspannung 230 V
5.
Kabeldurchführung Sensor
5
4
1 2 3
Für den Installateur
!
HINWEIS! Bitte
beachten Sie, dass
der Kondensator
immer noch span-
nungsführend sein
kann, auch wenn
der Kessel bereits
von der Stromquel-
le getrennt wurde.
CTC V22/V40
41
