INSTALLATIONSANLEITUNG FORTS.
OPTION 1
Um das Kabel seitlich aus der Wandhalterung
heraus zu führen, starten Sie bei Schritt 1.

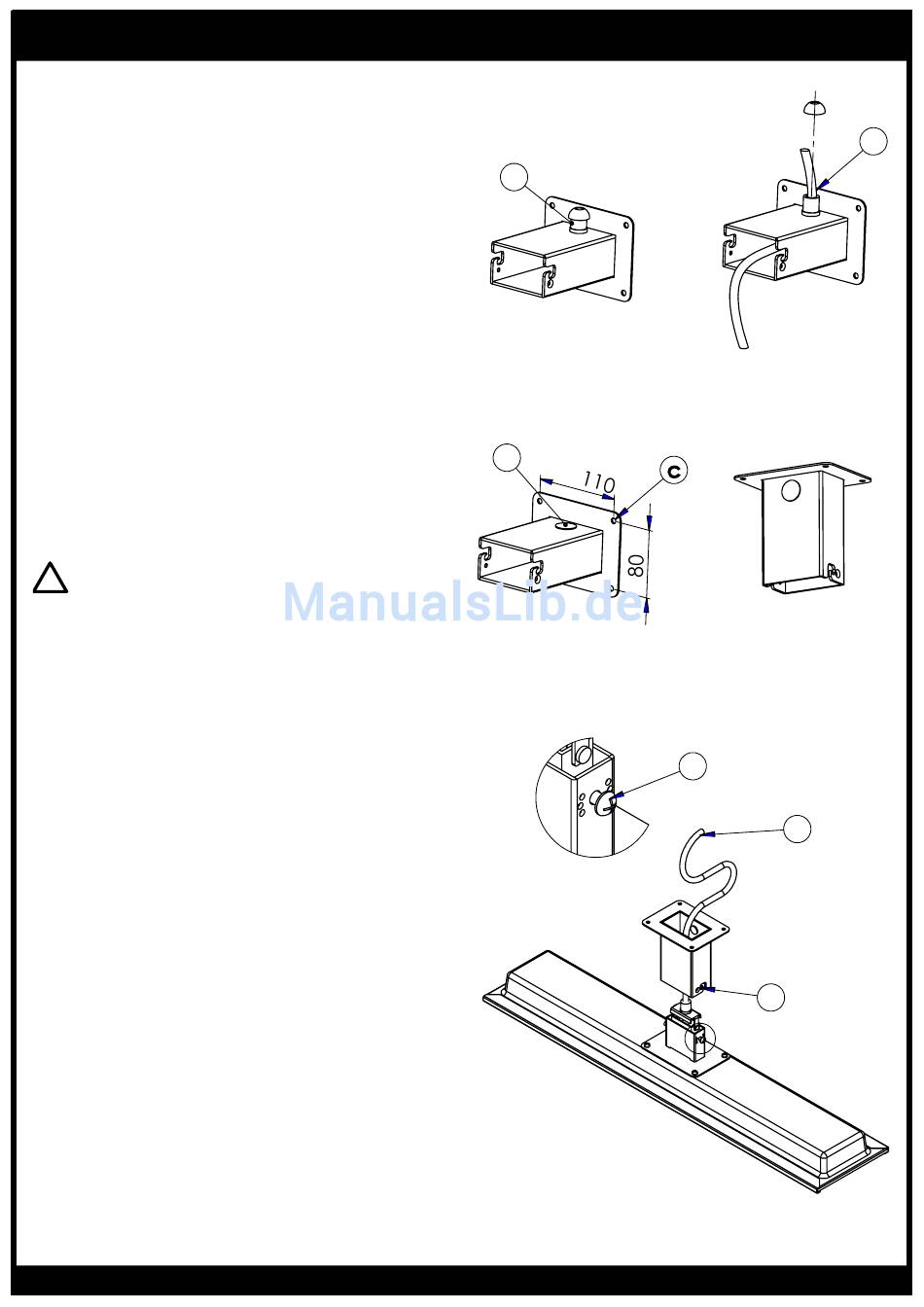

1. Locheinschub abschrauben & entfernen (a).
2. Beiliegende Kabelmanschette von außen
einführen und von innen mit beiliegender Stahl-
mutter fixieren (b).
Hinweis: Bei Schritt 3 fortsetzen.
OPTION 2
Um das Kabel direkt in einen Kabelschacht in
Decke oder Wand zu führen, starten Sie bei Schritt
3.
3. Sie die Halterung mit entsprechenden Schrauben
an Decke oder Wand (c). Bei Wandmontage
beachten, dass der Locheinschub (a) nach oben
zeigt.
!
WARNUNG: Die Halterungsumgebung MUSS
vor Regen geschützt sein, um das IPX5 Rating
beizubehalten.
4. M6x14mm Schrauben in beiden Seiten der
Heizer-Halterung eindrehen, so dass noch 6mm
Schraubenschaft überstehen (d).
5. Zur Kabelführung durch die Wandhalterung:
führen Sie das Stromkabel durch die
Kabelmanschette der Halterung (e).
HINWEIS: Dies geht einfacher, wenn die
Kabelmanschette zuerst aus dem Locheinschub
entfernt, das Kabel durchgeführt und dann die
Manschette über das ausgeführte Kabel geschoben
wird. Danach Kabelmanschette wieder befestigen.
6. Zur Kabelführung durch Kabelschacht:
leines Loch in den schwarzen Schaumstoff machen,
Kabel hindurchführen. Elektrische Verkabelung
herstellen oder Kabel für weiterführende
Verkabelung in vorhandenen Kabelschacht in Wand
oder Decke einführen (f). Genauere Beschreibung
in "Elektrische Installation" auf Seite 11.
7. Heizerhalterung in Wand- bzw. Deckenhalterung
einführen und mittels der M6 Schrauben einhängen
(g).
b
b
b
Optional: Kabelabgang
durch Wandhalterung
Optional: Cable exit through wall
Optional: Cable exit through wall
Optional: Cable exit through wall
bracket
bracket
bracket
a
a
a
Wandhalterung
Wall mount
Wall mount
Wall mount
Exit -Kabel in Wandhohlraum
bromic.com/heating-de
c
c
c
Deckenmontage
Ceiling mount
Ceiling mount
Ceiling mount
d
d
d
Cable exit into wall cavity
Cable exit into wall cavity
Cable exit into wall cavity
e
e
e
f
f
f
g
g
g
7
