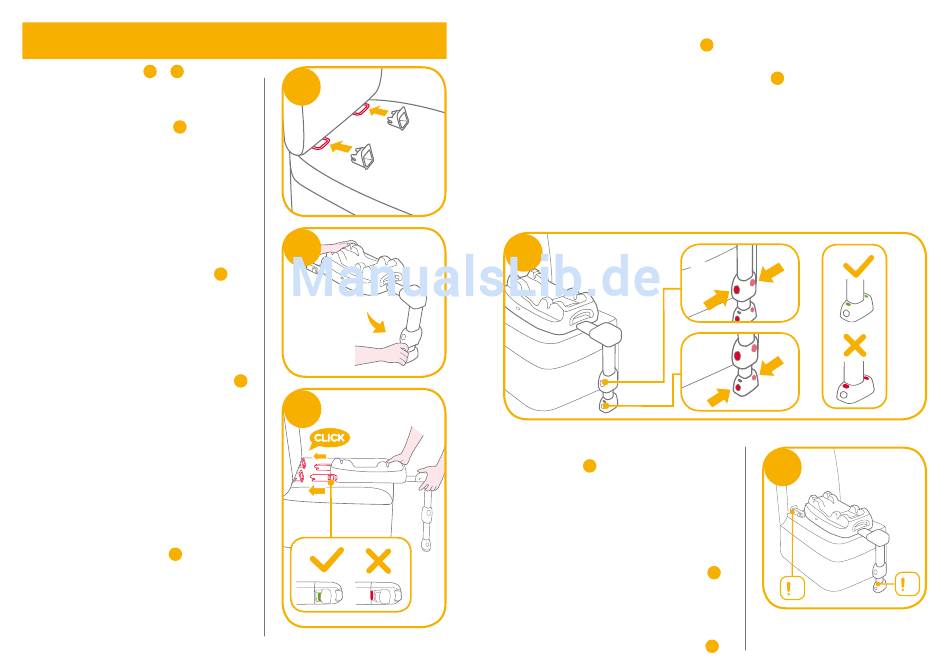

Installation mit Basis

siehe Abbildung -
5 14
1. Befestigen Sie die ISOFIX-
Führungen an den ISOFIX-
Verankerungspunkten.
5
ISOFIX-Führungen können die
Oberfläche des Fahrzeugsitzes vor
Verschleiß schützen. Sie sind auch
eine Führung für die ISOFIX-
Befestigungen.
2. Klappen Sie das Standbein aus
dem Aufbewahrungsfach auf.
3. Richten Sie die ISOFIX-
Verriegelungsarme zu den
ISOFIX-Verankerungspunkten aus
und stecken Sie beide ISOFIX-
Verbindungen bis zum Einrasten in
die ISOFIX-Verankerungspunkte.
!
Achten Sie darauf, dass beide
ISOFIX-Verriegelungsarme sicher
mit ihren ISOFIX-
Verankerungspunkten verbunden
sind. Es sollten zwei
Klickgeräusche zu hören sein
und die Farben der Anzeigen an
beiden ISOFIX-
Verriegelungsarmen sollten
-1
komplett grün sein.
7
!
Vergewissern Sie sich, dass die
Basis sachgemäß installiert ist,
indem Sie an beiden ISOFIX-
Verriegelungsarmen ziehen.
10
5
Die
6
6
7
7
1
4. Platzieren Sie die Basis auf dem Fahrzeugsitz und ziehen Sie das
Standbein bis zum Boden aus
wird, weist dies auf eine richtige Installation hin; rot bedeutet, dass
die Installation falsch durchgeführt wurde.
!
Das Standbein kann auf 24 Positionen eingestellt werden. Wenn
die Standbeinanzeige rot ist, befindet sich das Standbein in der
falschen Position.
!
Vergewissern Sie sich, dass das Standbein komplett auf dem
Fahrzeugboden aufliegt.
!
Drücken Sie die Verstelltaste des Standbeins, verkürzen Sie das
Standbein nach oben hin.
8
5. Die vollständig montierte Basis ist
abgebildet
9
!
Die Verriegelungsarme sind fest mit
den ISOFIX-Verankerungspunkten
verbunden und verriegelt. Eine grüne
Anzeige an den ISOFIX-
Entriegelungsschiebern bestätigt
hierbei die korrekte Installation.
!
Das Standbein ist korrekt
ausgerichtet und installiert, was
ebenfalls durch eine grüne Anzeige
am Standfuß signalisiert wird.
. Wenn die Standbeinanzeige grün
