Instalacja z podstawą
patrz rysunki -
5 14

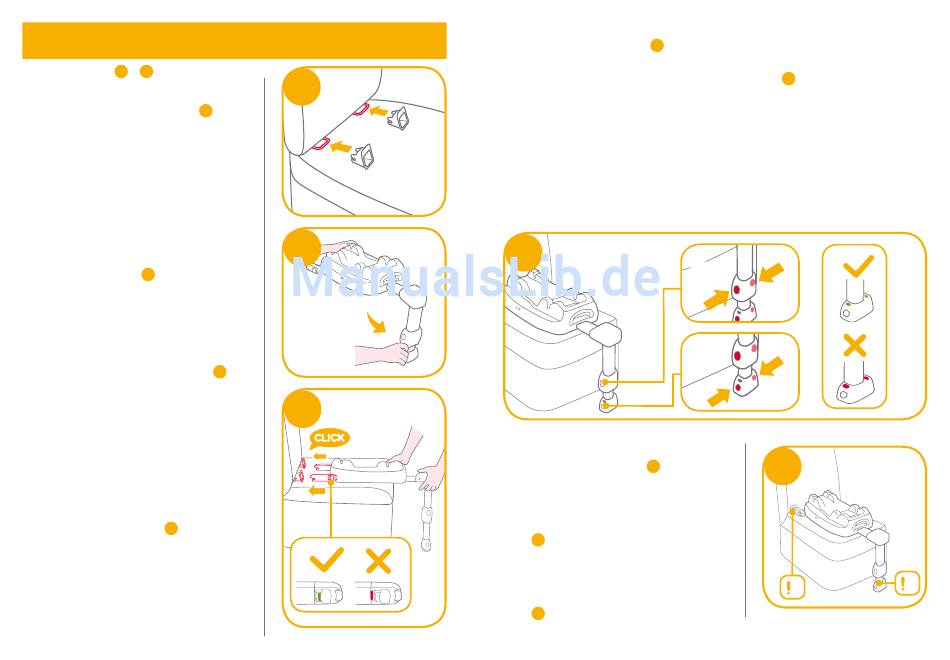

1. Dopasuj prowadnice ISOFIX do
punktów kotwienia ISOFIX.
Prowadnice ISOFIX mogą
zabezpieczyć powierzchnie
siedzenia pojazdu przed wytarciem.
Mogą one także prowadzić złącza
ISOFIX.
2. Rozłóż wspornik obciążenia
schowany we wnęce do
przechowywania.
6
3. Dopasuj złącza ISOFIX do
prowadnic ISOFIX, a następnie
zatrzaśnij obydwa złącza ISOFIX w
punktach kotwiących ISOFIX.
!
Upewnij się, że obydwa złącza
ISOFIX są solidnie
przymocowane do ich punktów
kotwiących ISOFIX. Powinny być
słyszane dwa kliknięcia
oznaczające zatrzaśnięcie, a
kolory wskaźników na obydwóch
złączach ISOFIX powinny być
-1
całkowicie zielone.
7
!
Sprawdź, czy podstawa jest
pewnie zainstalowana,
pociągając za obydwa złącza
ISOFIX.
50
5
5
6
7
7
1
4. Po umieszczeniu podstawy na siedzeniu pojazdu, wysuń wspornik
obciążenia do podłogi . Gdy wskaźnik wspornika obciążenia
8
pokaże zielony kolor, oznacza to, że jest zainstalowany prawidłowo,
czerwony oznacza nieprawidłową instalację.
!
Wspornik obciążenia ma 24 pozycje. Gdy wskaźnik wspornika
obciążenia jest czerwony, oznacza to, że znajduje się on w
nieprawidłowej pozycji.
!
Upewnij się, że wspornik obciążenia całkowicie dochodzi do panelu
podłogi pojazdu.
!
Ściśnij przycisk zwalniający wspornika obciążenia, a następnie
zmniejsz długość wspornika ku górze.
8
5. Całkowicie złożona podstawa jest
pokazana na rysunku
9
!
Złącza ISOFIX muszą być
podłączone i zablokowane w
punktach kotwiących ISOFIX.
-1
9
!
Wspornik obciążenia musi być
zamontowany prawidłowo ze
wskaźnikiem w kolorze zielonym.
-2
9
-3
8
3
1
2
9
1
2
