4. Anwendungsbeispiele
Die D Serie Verstärker bieten 3 unterschiedliche Betriebsarten an: Stereo Mode,
Parallel (Mono) Mode und Bridged Mode. Dadurch können die Geräte einfach, je
nach Bedarf, an die Situation angepasst werden.

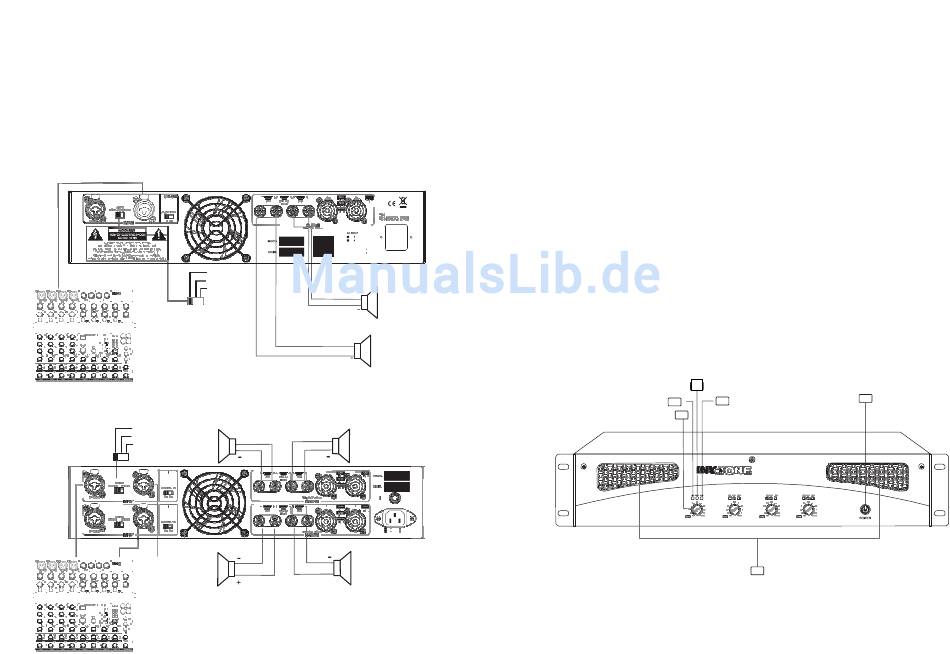

Betrieb in Stereo Mode
In dieser Betriebsart arbeiten die Kanäle A und B unabhängig voneinander, wie bei
jedem konventionellen Stereo Verstärker. Die Eingänge und Ausgänge des A und B
Kanals sind jeweils miteinander verbunden.
D2400/D2550 (2-Kanal)
CHANNEL 1
PUSH
PUSH
CHANNEL 2
MX12FX
12-CH MIXING CONOLE
+4 +4 +4 +4 P H A N T O M
75Hz 75Hz 75Hz 75Hz 10 10 10 10 48V
DSP +48V
88
15 15 15 15
15 15 15 15
15 15 15 15 10
D4400/D4550 (4-Kanal)
PARALLEL
STEREO
BRIDGED
P C U H S 1 H P C U H S 2 H
CH1 CH2
P C U H S 3 H P C U H S 4 H
CH3 CH4
MX12FX
12-CH MIXING CONOLE
+4 +4 +4 +4 P H A N T O M
75Hz 75Hz 75Hz 75Hz 10 10 10 10 48V
DSP +48V
88
15 15 15 15
15 15 15 15
15 15 15 15 10
8
CLASS 2 WIRING
110 120V~50 60Hz
220 240V~50 60Hz
PARALLEL
CHANNEL 2
STEREO
+
BRIDGED
CHANNEL 1
+
CHANNEL 2
CHANNEL 1
+
+
LOCK LOCK
1 1 1 1
2 2
1 2
110V 120V 18A
CLASS 2 WIRING
220V 240V 10A
LOCK LOCK
1 1 1 1
2 2
1 2
CLASS 2 WIRING
RATED POWER CONSUMP TION:3000W
+
CHANNEL 3 CHANNEL 4
3. Kontroll-Elemente
Geräte Vorderseite:
1. LED Beleuchteter Stromschalter
Schalter zum Ein- und Ausschalten des Verstärkers. Wenn das Gerät
eingeschaltet wird, leuchtet eine LED im Schalter
2. SIGNAL LED
Diese LED leuchtet grün, wenn der Signalpegel am Ausgang mindestens
-20 dB beträgt.
3. CLIP LED
Diese LED leuchtet auf, wenn die Verzerrung bei einem Level von 0.5% liegt.
Bitte unbedingt die Regler zurückdrehen, bis diese LED nur noch gelegentlich
aufleuchten!
4. PROTECTION LED
Diese LED wird leuchten, wenn es ein Sicherungsproblem, zu geringe
Impedanz- Last gibt oder andere ernsthafte Probleme vorliegen.
AC INPUT
5. GAIN REGLER
Diese Regler dienen zum Einstellen der
6. LUFTEINLASS
Dienen der Kühlung des Gerätes.
nach hinten.
BREAKER
AC INPUT
110 120V~ 50 60Hz
220 240V~ 50 60Hz
Lautstärke.
Der Kühlungsstrom verläuft von vorn
4
2 3
5
D 4 40 0
6
1
5
