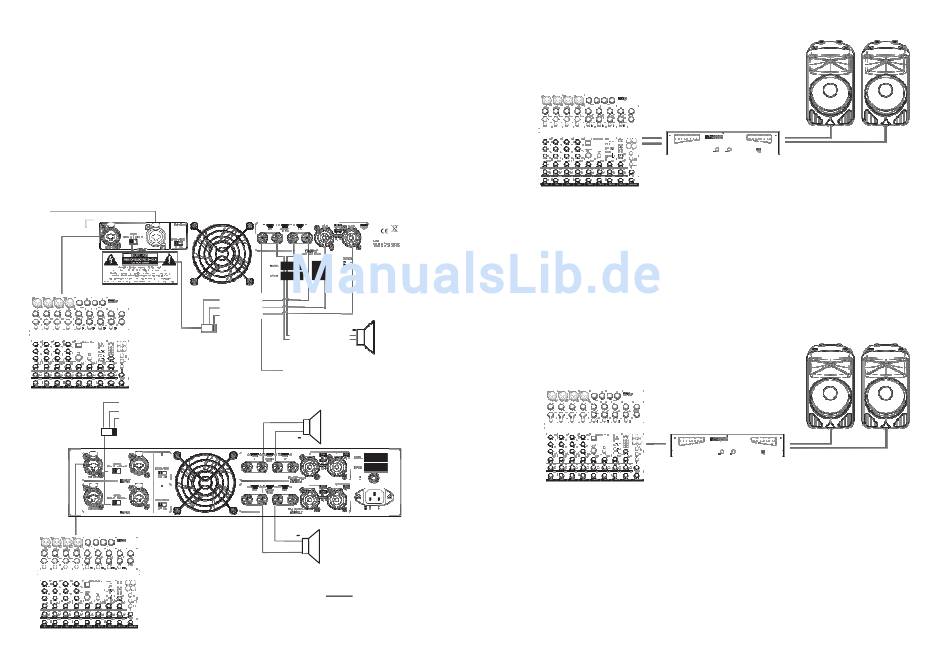

4. Betrieb in Bridge Mode
In dieser Betriebsart wird das Eingangssignal an die A Eingangsbuchse
angeschlossen. Als Lautsprecherausgang sind die beiden roten Schraubklemmen
zu benutzen. Kanal 1 ROT stellt den + Pol (rot)und Kanal 2 ROT den - Pol
(schwarz) dar. Bitte keinen Lautsprecher an einen anderen Ausgang anschließen!
Der Volumen Regler von Kanal A steuert die Anpassung. Der Regler von Kanal B
soll gegen den Uhrzeigersinn total geschlossen sein.
D i e Bridge Mode dient vor allem dem Antrieb von Lautsprechern mit hoher
Leistung und 8 oder mehr Ohm gesamter Nennimpedanz, da die Leistung
der beiden Endstufenseiten kombiniert wird. Bitte prüfen Sie vor dem
Betrieb unbedingt die Belastbarkeit Ihrer Lautsprecher, da die Verstärker
eine sehr hohe Leistung abgeben.
D2400/D2550 (2-Kanal)
NO USING
PUSH PUSH
CHANNEL 1
MX12FX
12-CH MIXING CONOLE
+4 +4 +4 +4
75Hz 75Hz 75Hz 75Hz 10 10 10 10 P H A N T O M
48V
DSP
+48V
88
15 15 15 15
15 15 15 15
15 15 15 15 10
D4400/D4550 (4-Kanal)
PARALLEL
STEREO
BRIDGE
Achtung, entweder Klemmen oder
SPK Stecker nutzen!
10
CLASS 2 WIRING
110 120V~50 60Hz
220 240V~50 60Hz
AC INPUT
RAT E D POWER CONS UMPT ION:1100W
PARALLEL
STEREO
BRIDGE
CHANNEL 2+
+
CHANNEL 1+
NO USING
+
+

STEREO MODE

Hier werden zwei Lautsprecher mit 2 unabhängigen Signalen versorgt

PARALLEL MODE

10
Ein Mono Signal an Eingang A des Verstärkers wird an zwei unabhängige
Lautsprecher weitergeleitet. Die Lautstärke für jeden Kanal kann separat
geregelt werden.
