Installationsanleitung WBGAC097EAX

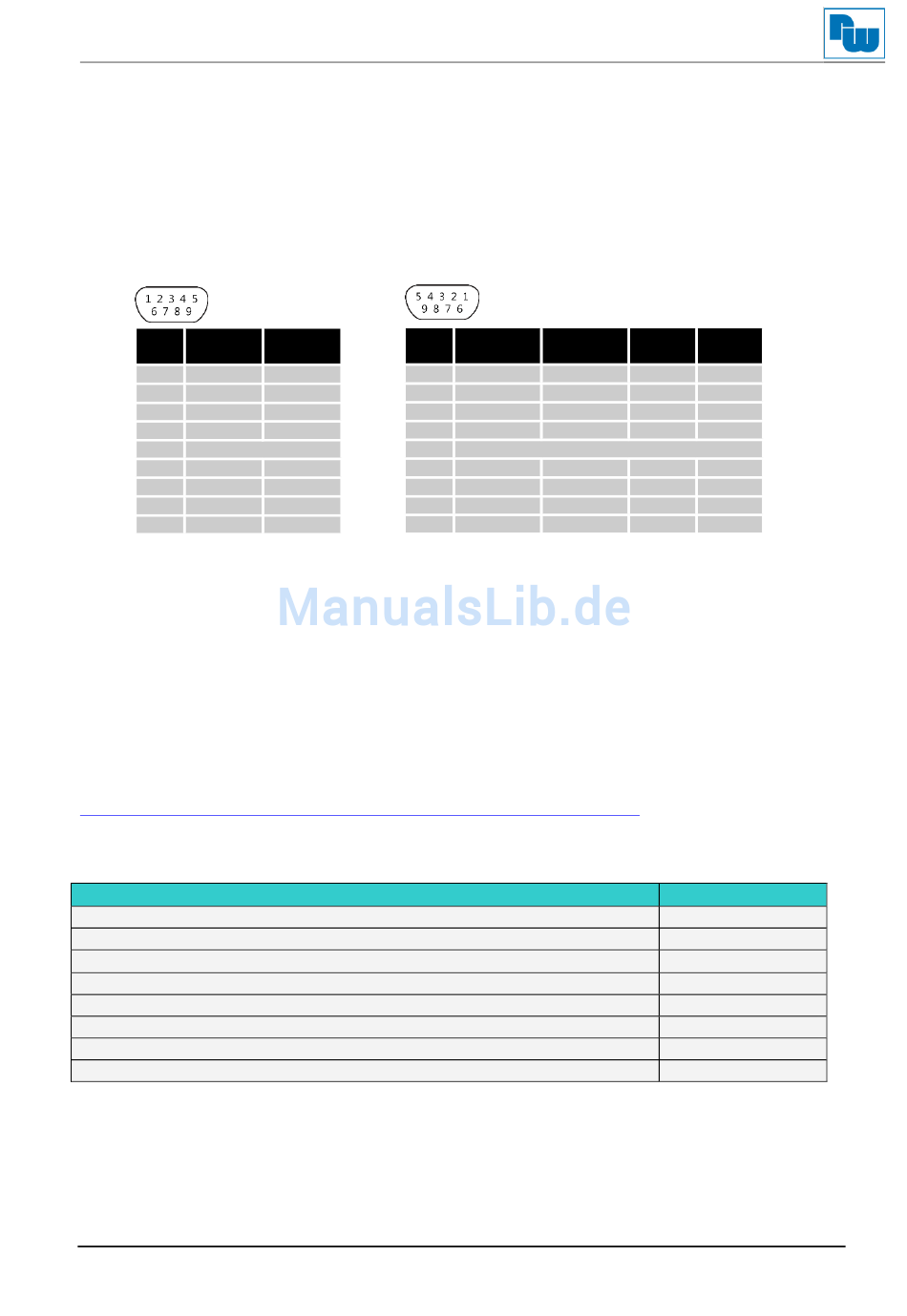

11. Kommunikationsanschluss
Hinweis :
1. Nur Tx & Rx (nicht RTS/CTS) sind für COM1 RS232 zu verwenden, wenn auch COM3
RS232 genutzt wird.
2. COM2 und COM3 RS485 unterstützen MPI 187,5K, die Anschlüsse können nicht
gleichzeitig verwendet werden.
Con B : COM1 / 3 [RS2323] 9 Pin, Stecker, D-Sub
COM1
PIN#
[RS232]
1
2
RxD
3
TxD
4
5
GND
6
7
RTS
8
CTS
9
12. Touchscreen Kalibrierung
Halten Sie irgendeine Stelle auf dem Bildschirm für mehr als 2 Sekunden beim Hochfahren des
HMIs gedrückt, um in den Kalibrierungsmodus des HMIs zu kommen.
13. Batteriewechsel
Ein Batteriewechsel darf nur durch qualifiziertes Personal durchgeführt werden und es ist Vorsicht
beim Umgang mit Lithium-Batterien geboten. Mehr Informationen zum Batteriewechsel und
Entsorgung, entnehmen Sie bitte dem folgenden Link:
http://www.weintek.com/download/MT8000/eng/FAQ/FAQ_103_Replace_Battery_en.pdf
14. Bestellhinweise
Artikelbeschreibung
Smart HMI 9,7"
Ethernet Wireless Access Point Kompakt
8-Port Switch unmanaged, 1GB
Netzteil
Kabeladapter COM1/COM3
MPI-Kommunikationskabel
MPI-Adapterkabel
* Kommunikationskabel und weiteres Zubehör auf Anfrage
Wachendorff Prozesstechnik GmbH & Co. KG
COM3
PIN#
[RS232]
1
2
3
4
5
6
TxD
7
RxD
8
9
Con A : COM2 / 3 [RS485] / CAN Bus 9 Pin, Buchse, D-Sub
COM2
COM2
[RS485]2W
[RS485]4W
Data-
Rx-
Data+
Rx+
Tx-
Tx+
GND
COM3
CAN
[RS485]
Bus
Data-
CAN_L
CAN_H
Data+
Best.-Nr.
WBGAC097EAX
WLANAP0C
ETHSWG8C
auf Anfrage
auf Anfrage
auf Anfrage
auf Anfrage
S. 7 von 8
