Installationsanleitung WBGAC097EAX
Hinweis:
Platzieren Sie das Gerät während der Installation auf einer stabilen Unterlage. Das Fallenlassen
des Geräts kann Geräteschäden verursachen.

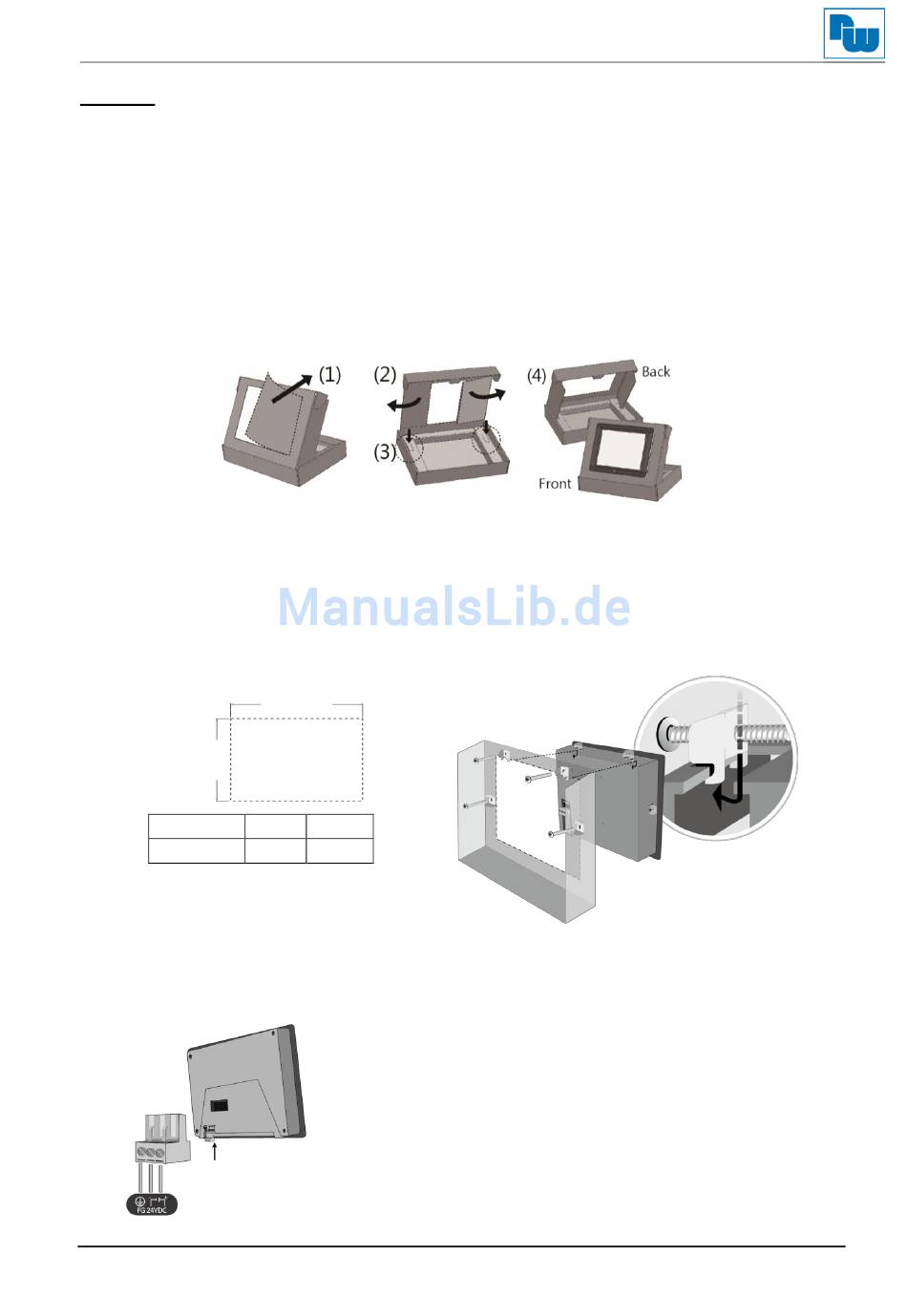

Die Verpackung kann als HMI Präsentationsständer verwendet werden. Bitte führen Sie dazu
folgende Schritte durch:
1. Entfernen Sie das Zentrum des Deckels entlang der Perforation.
2. Klappen Sie die beiden inneren Deckelflügel nach unten.
3. Drücken Sie die Perforation im Inneren der Verpackung ein.
4. Vollenden Sie den Präsentationsständer wie unter (4) beschrieben.
7. Montageanweisung
Bringen Sie das Gerät in die gewünschte Position. Benutzen Sie zur Befestigung nur die
mitgelieferten Haltewinkel und Schrauben, um die Schutzklasse zu gewährleisten und eine
Verformung der Front zu verhindern.
(B)
Type
WBGAC097EA
8. Spannungsanschluss
Wachendorff Prozesstechnik GmbH & Co. KG
(A)
Ausschnitt
A(mm)
B(mm)
250
192
Hinweis:
1. Verbinden Sie die "+"-Leitung Ihrer Gleichspannungsquelle mit
dem "+"-Eingang der 3-poligen Klemmleiste und die "-"-Leitung
mit dem "-"-Eingang.
2. Um Potenzialunterschiede und Beschädigungen an den
USB-Ports zu vermeiden, schließen Sie das Bediengerät NIE an
den PC und eine SPS o.ä. gleichzeitig an.
S. 5 von 8
