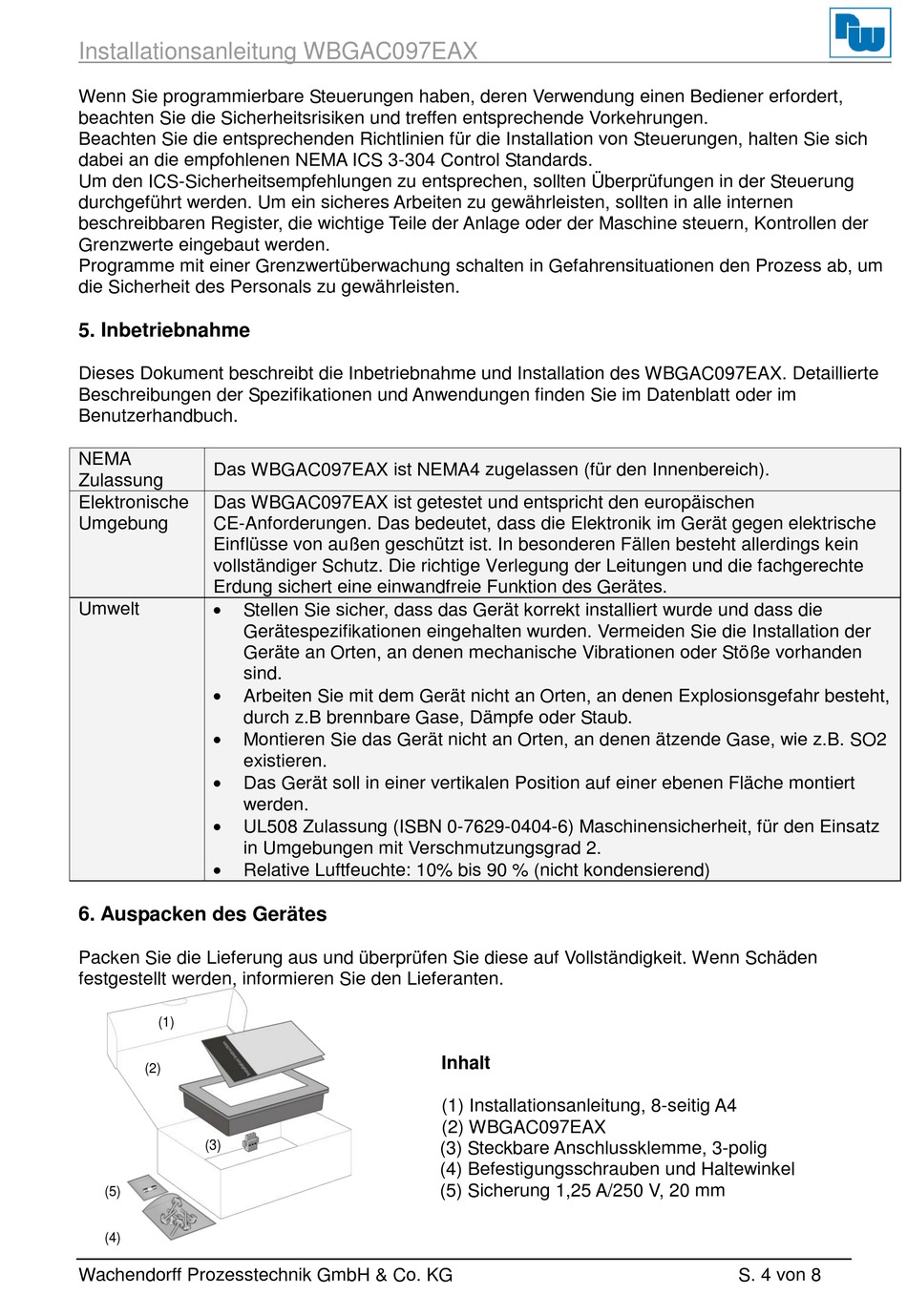

Installationsanleitung WBGAC097EAX
Wenn Sie programmierbare Steuerungen haben, deren Verwendung einen Bediener erfordert,
beachten Sie die Sicherheitsrisiken und treffen entsprechende Vorkehrungen.
Beachten Sie die entsprechenden Richtlinien für die Installation von Steuerungen, halten Sie sich
dabei an die empfohlenen NEMA ICS 3-304 Control Standards.
Um den ICS-Sicherheitsempfehlungen zu entsprechen, sollten Überprüfungen in der Steuerung
durchgeführt werden. Um ein sicheres Arbeiten zu gewährleisten, sollten in alle internen
beschreibbaren Register, die wichtige Teile der Anlage oder der Maschine steuern, Kontrollen der
Grenzwerte eingebaut werden.
Programme mit einer Grenzwertüberwachung schalten in Gefahrensituationen den Prozess ab, um
die Sicherheit des Personals zu gewährleisten.
5. Inbetriebnahme
Dieses Dokument beschreibt die Inbetriebnahme und Installation des WBGAC097EAX. Detaillierte
Beschreibungen der Spezifikationen und Anwendungen finden Sie im Datenblatt oder im
Benutzerhandbuch.
NEMA
Das WBGAC097EAX ist NEMA4 zugelassen (für den Innenbereich).
Zulassung
Elektronische
Das WBGAC097EAX ist getestet und entspricht den europäischen
Umgebung
CE-Anforderungen. Das bedeutet, dass die Elektronik im Gerät gegen elektrische
Einflüsse von außen geschützt ist. In besonderen Fällen besteht allerdings kein
vollständiger Schutz. Die richtige Verlegung der Leitungen und die fachgerechte
Erdung sichert eine einwandfreie Funktion des Gerätes.
Umwelt
Stellen Sie sicher, dass das Gerät korrekt installiert wurde und dass die
Gerätespezifikationen eingehalten wurden. Vermeiden Sie die Installation der
Geräte an Orten, an denen mechanische Vibrationen oder Stöße vorhanden
sind.
Arbeiten Sie mit dem Gerät nicht an Orten, an denen Explosionsgefahr besteht,
durch z.B brennbare Gase, Dämpfe oder Staub.
Montieren Sie das Gerät nicht an Orten, an denen ätzende Gase, wie z.B. SO2
existieren.
Das Gerät soll in einer vertikalen Position auf einer ebenen Fläche montiert
werden.
UL508 Zulassung (ISBN 0-7629-0404-6) Maschinensicherheit, für den Einsatz
in Umgebungen mit Verschmutzungsgrad 2.
Relative Luftfeuchte: 10% bis 90 % (nicht kondensierend)
6. Auspacken des Gerätes
Packen Sie die Lieferung aus und überprüfen Sie diese auf Vollständigkeit. Wenn Schäden
festgestellt werden, informieren Sie den Lieferanten.
(1)
(2)
(3)
(5)
(4)
Wachendorff Prozesstechnik GmbH & Co. KG
Inhalt
(1) Installationsanleitung, 8-seitig A4
(2) WBGAC097EAX
(3) Steckbare Anschlussklemme, 3-polig
(4) Befestigungsschrauben und Haltewinkel
(5) Sicherung 1,25 A/250 V, 20 mm
S. 4 von 8
