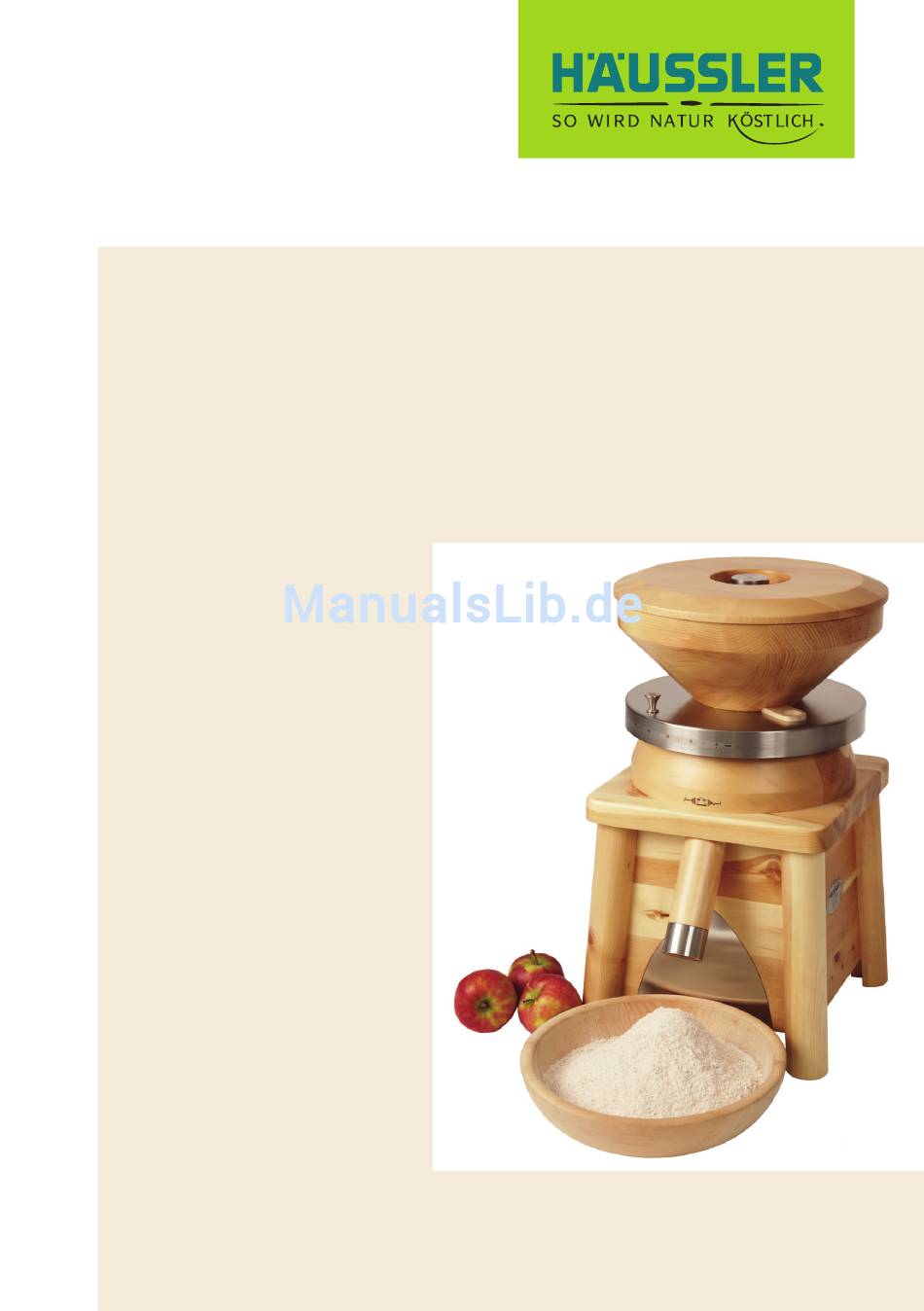

- Seite 1 Betriebsanleitung Getreidemühle Molly Original-Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Willkommen ......................3 2 Zu Ihrer Sicherheit ....................4 Symboltabelle ......................4 Bestimmungsgemäße Verwendung ................. 4 Sicherheitshinweise ....................4 3 Produktübersicht ....................6 Produktbeschreibung ....................6 Technische Daten ....................6 4 Lieferumfang ......................7 Gerät aufstellen ....................... 8 Gerät erstmalig reinigen ..................8 Gerät anschließen.................... -
Seite 3: Willkommen
Aber zur Seite. Wir möchten, dass Sie lange Freude an Ihrem Gerät haben, immer wieder neue Tipps erhalten und frische Rezeptideen bei uns entdecken. Sie haben sich für die Getreidemühle Molly entschieden. Unsere Molly macht es möglich verschiedenste Getreidesorten in unterschiedlichen Feinheitsgraden zu mahlen. -
Seite 4: Zu Ihrer Sicherheit
Tab. 1: Symboltabelle Bestimmungsgemäße Verwendung Die Getreidemühle MOLLY ist ausschließlich zum Herstellen von Mehl, Flocken und Schrot bestimmt. Jede andere Nutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Sach- oder Personenschäden haftet die Karl-Heinz Häussler GmbH nicht. Die Molly ist nicht für den Dauerbetrieb geeignet. -
Seite 5: Quetschen Von Gliedmaßen
Zu Ihrer Sicherheit ⚠ Allergische Reaktion durch Mehlstaub Bei Auftreten allergischer Symptome wenden Sie sich sofort an Ihren Arzt. ⚠ Quetschen von Gliedmaßen Gerät unerreichbar für Kinder unter 14 Jahren aufstellen und Kinder stets beauf- sichtigen. Gerät nur auf standsicherem Untergrund aufstellen. ⚠... -
Seite 6: Produktübersicht

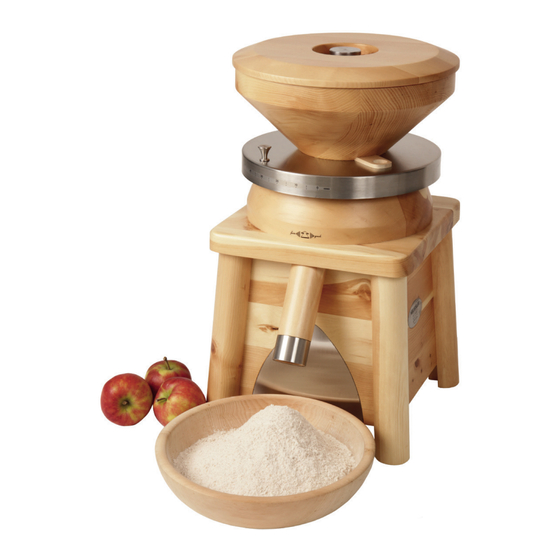

3 Produktübersicht Produktbeschreibung Hier mahlen die Profi‘s! Die Molly ist mit einer Leistung bis zu 20 kg Feinschrot in der Stunde die leistungsstarke Mühle für den größeren Haushalt und Vermarkter. Mit einem Gewicht von 22,5 kg und dem starken Industriemotor ist die Molly ein absolut robustes Qualitätsgerät. -
Seite 7: Lieferumfang
Lieferumfang 4 Lieferumfang Bezeichnung Trichterdeckel Trichter Regulierschieber Mehlauslauf Ein/Aus-Schalter Feineinstellung/Skala Fixierbolzen Tab. 3: Lieferumfang... -
Seite 8: Gerät Aufstellen
Lieferumfang Gerät aufstellen Überprüfen Sie die Lieferung mit Hilfe von Tab. 3 „Lieferumfang“ auf Seite 7 auf Vollständigkeit. Heben Sie das Gerät an und stellen Sie es immer auf eine stabile und ebene Arbeitsfläche. Schaffen Sie sich genügend Platz zum Arbeiten am Gerät. Gerät erstmalig reinigen Aus hygienischen Gründen müssen alle Teile, die mit Korn in Berührung kommen, vor der ersten Inbetriebnahme ausgebaut und gereinigt werden. -
Seite 9: Montieren
Montieren 5 Montieren Setzen Sie den Trichter 1 auf die Mühle. Schalten Sie die Mühle an dem Ein-/Aus- Schalter 5 ein. Ziehen Sie den Fixierbolzen 1 heraus. Drehen Sie den Trichter 1 im Uhrzeigersinn, bis die Mühle läuft und ein schleifen- des Geräusch der Mahlsteine zu hören ist. -
Seite 10: Mahlen
Drehen Sie den Trichter gegen den Uhrzeigersinn. Verstellen Sie die Mehlfeinheit bei gefülltem Trichter ausschließlich bei laufendem Motor. Die Molly ist nicht für den Dauerbetrieb geeignet. Nach 1 Stunde mahlen muss eine Pause von ca. 2 Stunden eingehalten werden, damit der Motor wieder abkühlen kann. Ein zu warmer Motor beeinträchtigt die Mehlqualität und kann die im Mehl enthal- tenen Vitamine zerstören. -
Seite 11: Mahlen/Schroten
Mahlen Mahlen/Schroten Stellen Sie ein Gefäß unter den Auslass 3 . Befüllen Sie den Trichter mit Mahlgut. Im Kapitel 7 „Wissenswertes“ auf Seite 12 finden Sie Angaben zum Mahlgut. Schalten Sie die Mühle erst aus, wenn der Mahlraum leer ist. Einstellen des Feinheitgrades ... -
Seite 12: Mahlen
Wissenswertes - Einsatzmöglichkeiten der Getreidemühle 7 Wissenswertes - Einsatzmöglichkeiten der Getreidemühle Mahlen: Getreidearten: Weizen, Roggen, Mais, Hirse, Buchweizen, Gerste, Dinkel, Reis, Kamut und Grünkern können in jedem beliebigen Feinheitsgrad vermahlen werden. Bei harten Getreidesorten wie Kamut, Mais und Reis empfehlen wir das Getreide erst grob und dann fein zu vermahlen. -
Seite 13: Reinigen
Reinigen 8 Reinigen ⚠ WARNUNG Lebensgefahr durch Netzspannung 230V/50Hz Elektrischer Schlag Gerät von der Stromzufuhr trennen. ACHTUNG Sachschaden durch falsche Reinigung Beschädigung des Gehäuses Verwenden Sie keine scharfen/spitzen Gegenstände oder ätzende Chemikalien zum Reinigen des Gehäuses Reinigen der Getreidemühle Die Holzteile sind außen mit giftfreiem Zirbenlack eingelassen und können trocken und feucht gereinigt werden. -
Seite 14: Warten
Warten 9 Warten Um die technische und mechanische Funktionstüchtigkeit zu erhalten, ist keinerlei Wartung nötig. Um den Mahlstein zu Pflegen empfiehlt HÄUSSLER einmal im Jahr ca. 200g Reis zu mahlen. Reis ist sehr hart und geruchsneutral. Er reinigt die Poren des Mahlsteines auf natürliche Weise. -
Seite 15: Störungen Beheben
Störungen beheben 10 Störungen beheben Störung Ursache Behebung Mühle schaltet wäh- Überhitzung des Motors Mühle schaltet auto- rend des Mahlvorgan- matisch wieder ein. ges ab Mühle lässt sich nicht Die Mühle ist nicht aus- Lösen Sie die Feststell- einschalten reichend geschlossen, der schraube und drehen... -
Seite 16: Entsorgen
Entsorgen 11 Entsorgen Die Altgeräte enthalten wertvolle recyclingfähige Materialien, die wieder verwertet werden können. Entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. -
Seite 17: Für Fachpersonal: Schaltplan Und Ersatzteilliste
Für Fachpersonal: Schaltplan und Ersatzteilliste 12 Für Fachpersonal: Schaltplan und Ersatzteilliste ⚠ WARNUNG Folgende Seiten sind nur von technischem Fachpersonal zu bearbeiten! Keine selbständigen Arbeiten an dem Gerät ausführen. Nehmen Sie die Betriebsanleitung mit zu Ihrem Fachhändler. Schaltplan ⚠ WARNUNG Lebensgefahr durch Netzspannung 230V/50Hz Elektrischer Schlag ... -
Seite 18: Teilelisten
Für Fachpersonal: Schaltplan und Ersatzteilliste Teilelisten Pos.-Nr. Benennung Griffknopf Trichterabdeckung Trichterabdeckung Einfülltrichter... - Seite 19 Für Fachpersonal: Schaltplan und Ersatzteilliste Regulierschieber Feststellknopf Abdeckung Spanplattenschrauben Ø4x35mm Spanplattenschrauben Ø4x25mm Schaumgummi-Dichtungsring U-Scheibe Øi=5,3, Øa=20, h=1,2 Unterer Mahlstein Spanplattenschrauben Ø4x35mm Unterer Gewindering Endschalter Senkschrauben ISO 7046-2 M5x10 Mühlengehäuse Ein-/Ausschalter Aufsteckhülse Mehlauslaufrohr Anschlagblech Gerätefuß Motor Bodenplatte Spanplattenschrauben Halteblech Kondensator Kondensator Spanplattenschraube Ø3,5x20mm Mehlauslaufrohr Lederstreifen...
- Seite 20 Für Fachpersonal: Schaltplan und Ersatzteilliste Zylinderschraube I-6Kt. M5 x 15 Oberer Gewindering m. Mahlstein Senkschraube M5x30...
-
Seite 21: Zubehör
Zubehör 13 Zubehör Mehlsiebset Aus Holz. Trennt Vollkornmehl in nur einem Arbeitsgang zu feinem Mehl, Grieß und Kleie. Dazu einfach beide Siebe inein- ander stellen und oben das Vollkornmehl einfüllen. Im oberen Sieb bleibt die grobe Kleie, im unteren Sieb der Grieß und unten fällt das feine Mehl heraus. - Seite 22 Zubehör Getreidesilo Getreide sollte immer trocken und kühl gelagert werden. Aber genauso wichtig ist die regelmäßige Bewegung im Korn, um es zu durchlüften. Dies geschieht bei diesem Silo automatisch beim Auslassen des Getreides. Fassungsvermögen Gewicht Maße B x T x H Artikelnummer 5 kg Getreide 2,3 kg...
-
Seite 23: Eg-Konformitätserklärung
EG-Konformitätserklärung 14 EG-Konformitätserklärung... -
Seite 24: Garantie
Garantie 15 Garantie Garantie-Leistungen Sehr geehrte Kundinnen und Kunden, vielen Dank für das Vertrauen, das Sie Häussler mit dem Kauf Ihres Gerätes entgegengebracht haben. Wir freuen uns, dass Sie sich für Qualität entschieden haben! Die Garantiezeit beträgt 12 Monate ab Rechnungsdatum, die Gewährleistung laut gesetzlicher Regelung 24 Monate. -
Seite 25: Für Ihre Notizen
Für Ihre Notizen 16 Für Ihre Notizen... - Seite 26 Besuchen Sie unser Backdorf... Wir, die Firma Häussler, beschäftigen uns seit über 35 Jahren mit dem genussvollen Selbermachen. Wir sind ein Familienbetrieb mit über 90 Mitarbeitern und haben unseren Firmensitz im oberschwäbischen Heiligkreuztal. Hier produzieren wir unsere Geräte, wie beispielsweise unsere Holzbacköfen, selbst. Besuchen Sie uns doch einmal in unserem Backdorf! So nennen wir liebevoll unsere Ausstellungs- und Verkaufsräume.
- Seite 27 Unser Service für Sie Informationsmaterial für Ausflugsziele und Übernachtungsmöglichkeiten in unserer Nähe Gemütliche Beratungsstuben Kinderspielecke Gästetoiletten mit Wickelmöglichkeit Sitzgelegenheiten Verladeservice Vor-Ort-Service für Ihre Geräte bei uns im Haus Außerdem bieten wir Ihnen Seminarräume mit Beamer ...
- Seite 28 Karl-Heinz Häussler GmbH Nussbaumweg 1 D-88499 Heiligkreuztal Telefon +49 73 71/93 77-0 Telefax + 49 73 71/93 77-40 E-Mail: info@backdorf.de Ausgabe: 24.01.2017...
