WARNUNG
▪ Auf keinen Fall die Einheit selber ändern, zerlegen,
entfernen, neu installieren oder reparieren, da bei
falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren
Händler.
▪ Achten Sie bei
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und schwer entflammbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum
ausläuft, in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.

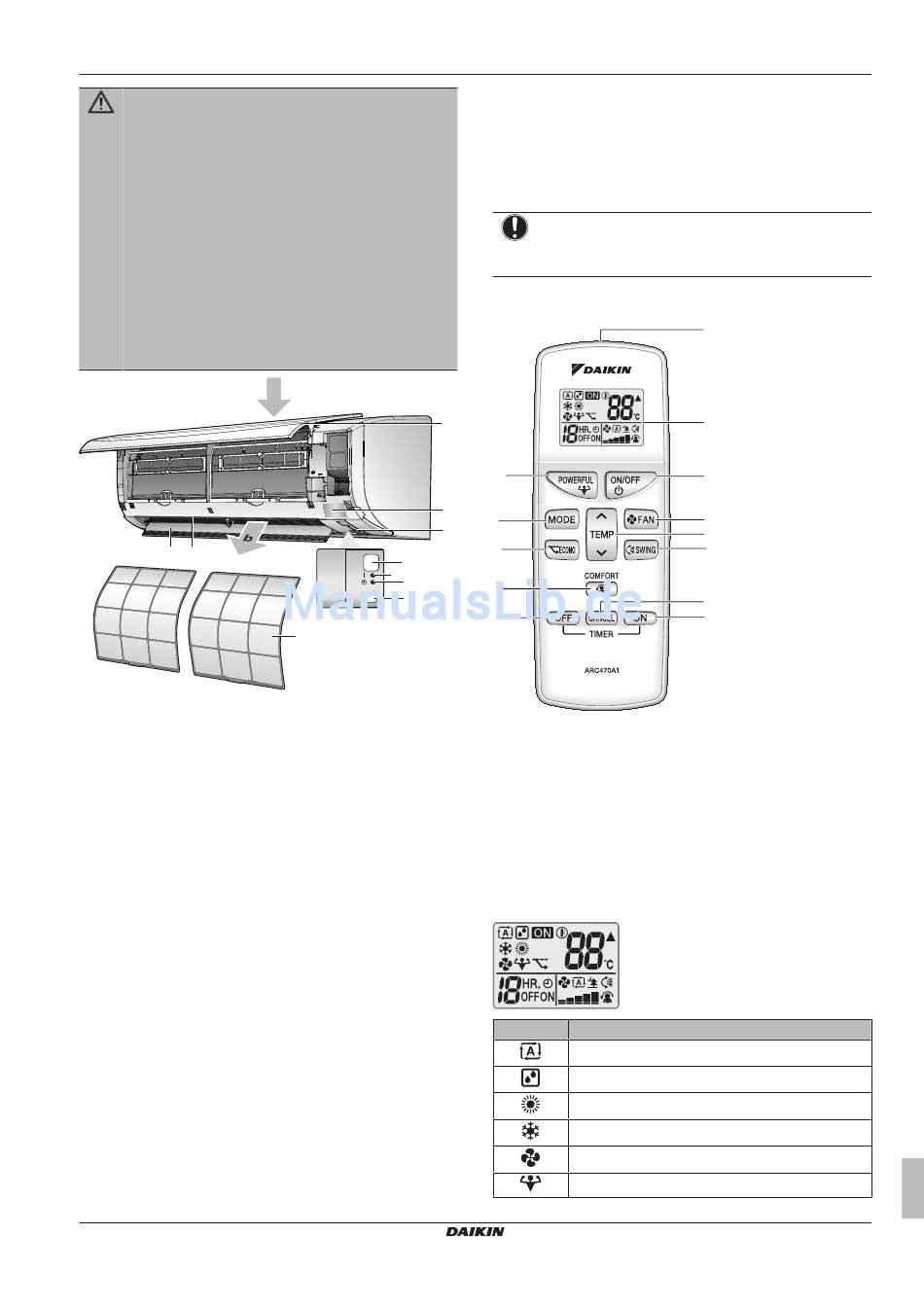

c d
a Lufteinlass
b Luftauslass
c Klappe (Flügelblatt horizontal)
d Lüftungsschlitze (Flügelblätter vertikal)
e Frontblende
f Typenschild
g Raumtemperatur-Sensor
h Signalempfänger
i Betriebslämpchen (grün)
j Timer-Lämpchen (orange)
k EIN/AUS-Schalter der Inneneinheit
l Luftfilter
EIN/AUS-Taste
Falls die Benutzerschnittstelle fehlt, können Sie mit der EIN/AUS-
Taste auf der Inneneinheit den Betrieb ein- und ausschalten. Wenn
über diese Tasten der Betrieb gestartet wird, werden folgende
Einstellungen benutzt:
▪ Betriebsart = Automatisch
▪ Temperatureinstellung = 25°C
▪ Luftdurchsatz = Automatisch
2.2 Über die Benutzerschnittstelle
▪ Direkte Sonneneinstrahlung. Die Benutzerschnittstelle NICHT
an einer Stelle platzieren oder ablegen, wo sie direkter
Sonnenbestrahlung ausgesetzt ist.
▪ Staub. Durch Staub auf dem Signalsender oder Empfänger wird
die Signalstärke und dadurch der Empfang geschwächt. Den
Staub mit einem weichen Tuch entfernen.
▪ Leuchtstoffleuchten. Befinden sich Leuchtstoffleuchten im
Raum, kann das die Signalkommunikation verhindern. Wenden
Sie sich bei diesem Fall an Ihren Installateur.
FTXF20~71A2V1B
Innenraum-Klimagerät von Daikin
3P511999-3 – 2017.11
unfallbedingtem Auslaufen von
a
h
i
j
k
ON/OFF
l
▪ Andere Geräte. Falls andere Geräte auf die Signale der
Benutzerschnittstelle reagieren, stellen Sie die anderen Geräte
weiter weg oder wenden Sie sich mit diesem Problem an Ihren
Installateur.
▪ Vorhänge. Stellen Sie sicher, dass die Signale zwischen Einheit
und Benutzerschnittstelle NICHT durch Vorhänge oder andere
Objekte blockiert werden.
HINWEIS
▪ Die Benutzerschnittstelle NICHT fallen lassen.
▪ Die Benutzerschnittstelle NICHT nass werden lassen.
2.2.1

Komponenten: Benutzerschnittstelle

e
m
f
l
g
k
j
i
a Signalsender
b LCD-Display
c ON/OFF-Taste (EIN/AUS)
d FAN-Taste (Ventilatoreinstellung)
e TEMP-Taste (Temperatureinstellung)
f SWING-Taste (Schwenken)
g CANCEL-Taste (Timer-Abbruch)
h ON-Taste (Timer EIN)
i OFF-Taste (Timer AUS)
j KOMFORT-Taste (Komfort-Luftstrom)
k ECONO-Taste (Öko)
l MODE-Taste (zur Auswahl der Betriebsart)
m POWERFUL-Taste (Leistungsstark)
2.2.2

Status: LCD der Benutzerschnittstelle

Symbol
Betriebsart = Automatisch
Betriebsart = Entfeuchten
Betriebsart = Heizen
Betriebsart = Kühlen
Betriebsart = Nur Ventilator
Betriebsart Leistungsstark ist aktiv
2 Über das System
a
b
c
d
e
f
g
h
Beschreibung
Betriebsanleitung
3
