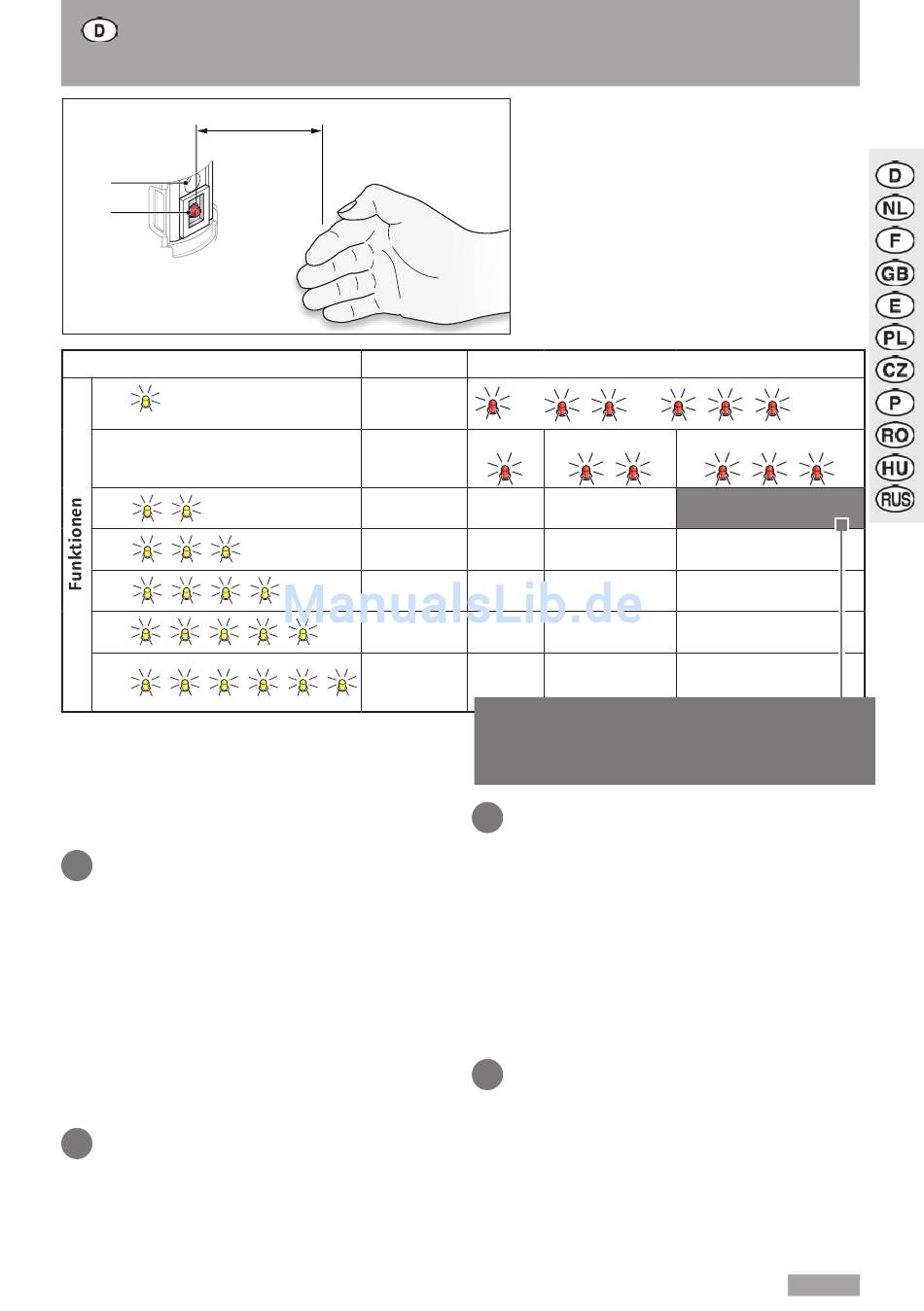

Manuelle Programmierung
50 - 100 mm
1
2
F1
F2
F3
F4
F5
F6
** Werkseinstellung
** Programmierbeispiel
Die Programmierung erfolgt in vier Schritten, die
hier kurz zusammengefasst werden.
Manuelle Programmierung starten
1.
Stromzufuhr unterbrechen — mindestens
20 s warten — und Stromzufuhr wieder
herstellen.
Während des Startvorgangs der Elektronik
blinkt die LED im Sensorfeld rot/gelb.
Fassen Sie in dieser Phase nicht in den
Sensorbereich!
Anschließend leuchtet die LED für max. 7 s
rot. Halten Sie innerhalb dieser Rotpha-
se die Hand in den Sensorbereich (siehe
Abb. oben). Der Programmiermodus wird
gestartet.
Funktion (F1 - F6) auswählen
2.
Die Funktionen werden jetzt nacheinander
durch Blinken der gelben LED signalisiert
(siehe Tabelle). Zur Auswahl einer Funktion
geben Sie den Sensorbereich während des
jeweiligen Blinkcodes frei.
Manuelle Programmierung
Bedienelemente zur Programmierung:
1 Oberer Sensorbereich
2 LED (gelb / rot)
Die folgende Tabelle gibt einen Überblick
über die Hauptprogramme und die verfüg-
baren Parameter zur manuellen Program-
mierung der Armatur:
Parameter:
Spüldauer
1 s
P1
Reichweite
Kurz
Stagnations-
Aus *
spülung
Vorspülung
Aus *
1 s
Stadion-
Aus *
betrieb
Geruchs-
Aus *
verschluss-
Spülung
In den Abbildungen auf Seite 40 und 41 ist die manuelle
Programmierung Schritt für Schritt dargestellt.
Beispielhaft wird hier gezeigt, wie die Funktion
„Reichweite" (F1) auf „Lang" (P3) eingestellt wird.
Parameter einstellen
3.
Durch Blinken der roten LED werden Sie
über den aktuell eingestellten Parameter
informiert (siehe Tabelle).
Durch erneutes Verdecken des Sensor-
bereichs können Sie die entsprechenden
Parameter einstellen. Diese werden
nacheinander durch Blinken der roten LED
signalisiert (siehe Tabelle).
Zur Einstellung eines Parameters geben Sie
den Sensorbereich während des jeweiligen
Blinkcodes frei.
Betriebsbereitschaft herstellen
4.
Nach Verlassen des Sensorbereichs beginnt
der Programmiermodus erneut mit dem
Zeitfenster von 7 Sekunden (Dauerleuch-
ten der roten LED).
Wird der Sensor innerhalb der 7 Sekunden
nicht verdeckt, ist der Programmiervorgang
abgeschlossen.
Die Armatur ist nun betriebsbereit.
2 s
P2
Mittel *
Lang **
Ein, x h nach
zyklisch Ein, alle x h
letzter Nutzung
Ein
Ein
Ein
3 s ..15 s
P3
29
