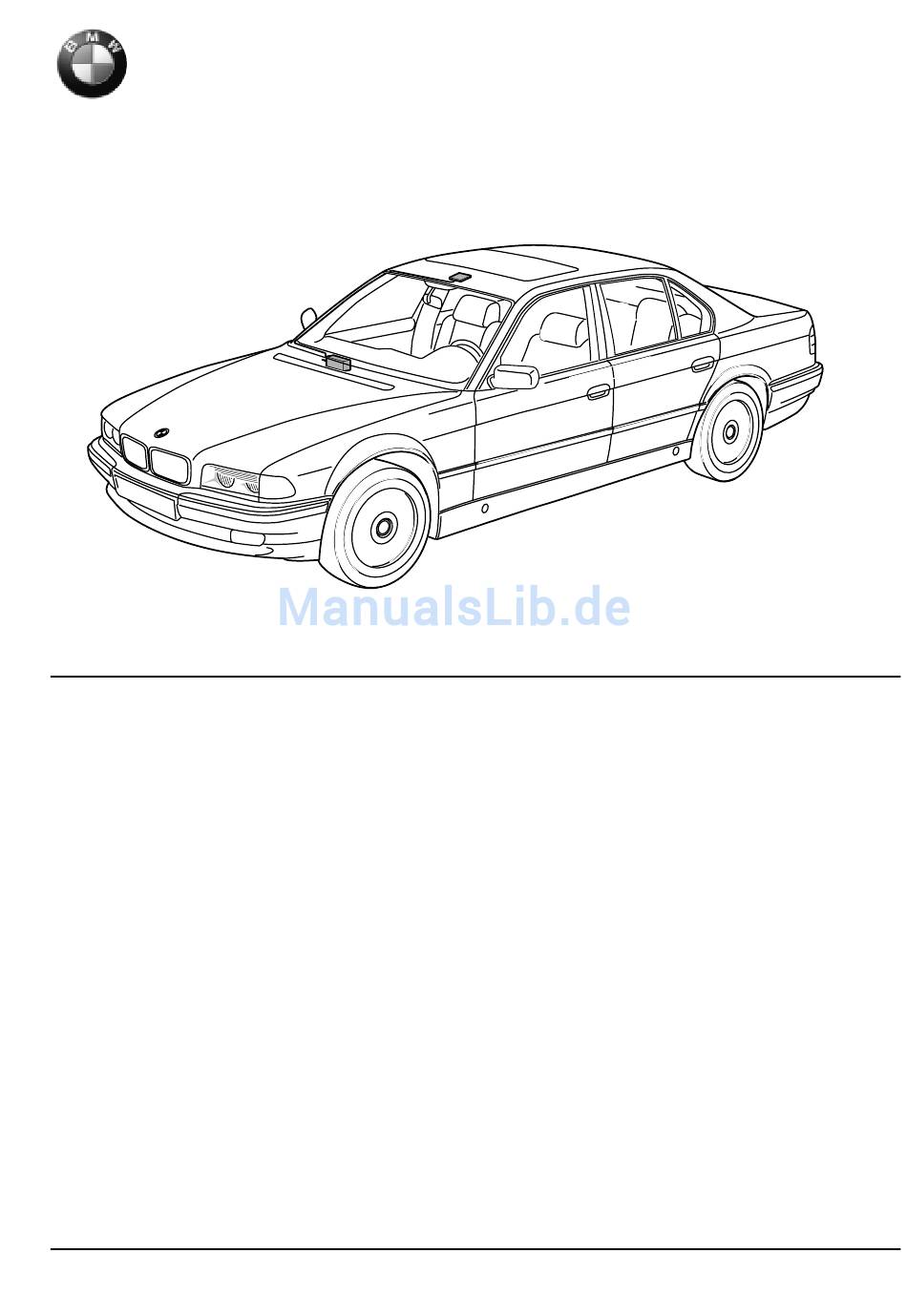

F 38 0001 R
Universalsender für Modelle der BMW 5er-Reihe (E 39) und
BMW 7er-Reihe (E 38) Linkslenker
BMW Parts and Accessories – Installation Instruction
Universal remote control for BMW 5 Series (E 39) and
BMW 7 Series (E 38), left-hand drive models
Best.-Nr. 01 29 9 416 296 ‚XIII/98 Printed in Germany
Werbung
Verwandte Anleitungen für BMW E39
Inhaltszusammenfassung für BMW E39
- Seite 1 BMW 7er-Reihe (E 38) Linkslenker BMW Parts and Accessories – Installation Instruction Universal remote control for BMW 5 Series (E 39) and BMW 7 Series (E 38), left-hand drive models Best.-Nr. 01 29 9 416 296 ‚XIII/98 Printed in Germany...
- Seite 2 Inhalt Seite Wichtige Hinweise ........Einbau ......... . Einbauhinweise .
-
Seite 3: Wichtige Hinweise
Kabelverlegung für den Universalsender nicht behindert wird. Während des Programmiervorgangs und vor jeder Fernauslösung einer programmierten Einrichtung durch den BMW Universalsender sicherstellen, daß keine Personen, Tiere oder Gegenstände innerhalb der Reichweite der jeweiligen Einrichtung sind, um mögliche Verletzungen oder Schäden vorzubeugen. -
Seite 4: Einbau
2. Einbau Hinweise Sicherheitshinweise in Kapitel 1 beachten. Vorarbeiten ............siehe Kapitel 3. 1 Klappseite ausklappen! Innenleuchte (1) und Schiebedachmotor- Abeckung (2) ............ausbauen, siehe Kapitel 3. 1 Zusatzkabelbaum (1) ..........verlegen, siehe Kapitel 3.3 Abzweig C und D des Zusatzkabelbaums (1) an der Kammverbinderbox (2)........ - Seite 5 F 38 0002 R...
-
Seite 6: Inhaltsverzeichnis
Einbauhinweise Inhalt Seite 3. 1 Vorarbeiten ..........................Anschlußübersicht Zusatzkabelbaum ..................Zusatzkabelbaum verlegen und anschließen ................Universalsender einbauen und Programmieren................ 3-11 Schaltplan ..........................Installation notes Contents Page 3. 1 Preparation..........................Connection diagram for additional wire harness..............Laying and connecting additional wire harness ............... Installing and programming universal remote control............... -
Seite 7: Vorarbeiten
3. 1 Vorarbeiten Fehlerspeicher der Steuergeräte ausdrucken. Batterie abklemmen. Handschuhfach ausbauen. A-Säulenverkleidung rechts ausbauen. Sonnenblende rechts ausbauen. Abdeckung vom Schiebedachmotor ausbauen. Kammverbinderbox hinter dem Handschuhfach aushängen. Zurück zu Kapitel 2. 3-2/DT... -
Seite 8: Anschlußübersicht Zusatzkabelbaum
Anschlußübersicht Zusatzkabelbaum Klappseite ausklappen! Kabelfarbe/ Position Bezeichnung Anschlußort am Fahrzeug Kurzbezeichnung Querschnitt 4poliges Buchsengehäuse ––––– am Universalsender S223 ––––– Doppelanschlag grau/rot am Stecker des Schiebedachschalters X 643 Klemme 58g 0,35 mm Stecker Kammverbinderkontakt grün/rot am Kammverbinder hinter dem X 1280 Klemme 15 0,50 mm Handschuhfach... - Seite 9 F 38 0005 R...
-
Seite 10: Zusatzkabelbaum Verlegen Und Anschließen
3.3 Zusatzkabelbaum verlegen und anschließen Klappseite ausklappen! Innnenleuchte (1) und Schiebedachmotor-Abdeckung (2) ausclipsen. Sonnenblende (3) abschrauben, sowie Abdeckung (4) ausclipsen. Die darunterliegende Torxschraube lösen und rechte A-Säulenverkleidung (5) entfernen. Nur E 38 Zusatzkabelbaum (1) entlang der rechten A-Säule zur Kammverbinderbox hinter dem Handschuhfach verlegen. Klebeschellen (2) zur Befestigung des Kabelbaumes an der A-Säule anbringen. - Seite 11 F 38 0003 R...
-
Seite 12: Universalsender Einbauen Und Programmieren
Schiebedachmotor-Abdeckung (1) und Innenleuchte (2) in den Dachhimmel einclipsen. Während des Programmiervorgangs und vor jeder Fernauslösung einer programmierten Einrichtung durch den BMW Universalsender sicherstellen, daß keine Personen,Tiere oder Gegenstände innerhalb der Reichweite der jeweiligen Einrichtung sind, um mögliche Verletzungen oder Schäden vorzubeugen. Auch die Sicherheitshinweise zum Orginal-Handsender beachten. - Seite 13 F 38 0004 R 3-13...
-
Seite 14: Schaltplan
4. Schaltplan Klappseite ausklappen! S223 Universalsender X643 Anschluß Klemme 58g X1280 Kammverbinder Klemme 15 X13003 Kammverbinder Klemme 31 DT/4-1... - Seite 15 Schaltplan Universalsender E 38 und E 39 X1280 X643 0,35 GN/RT GR/RT X1560 S223 X1560 X13003 F 38 0006 R...
