MontagEanwEIsung
2

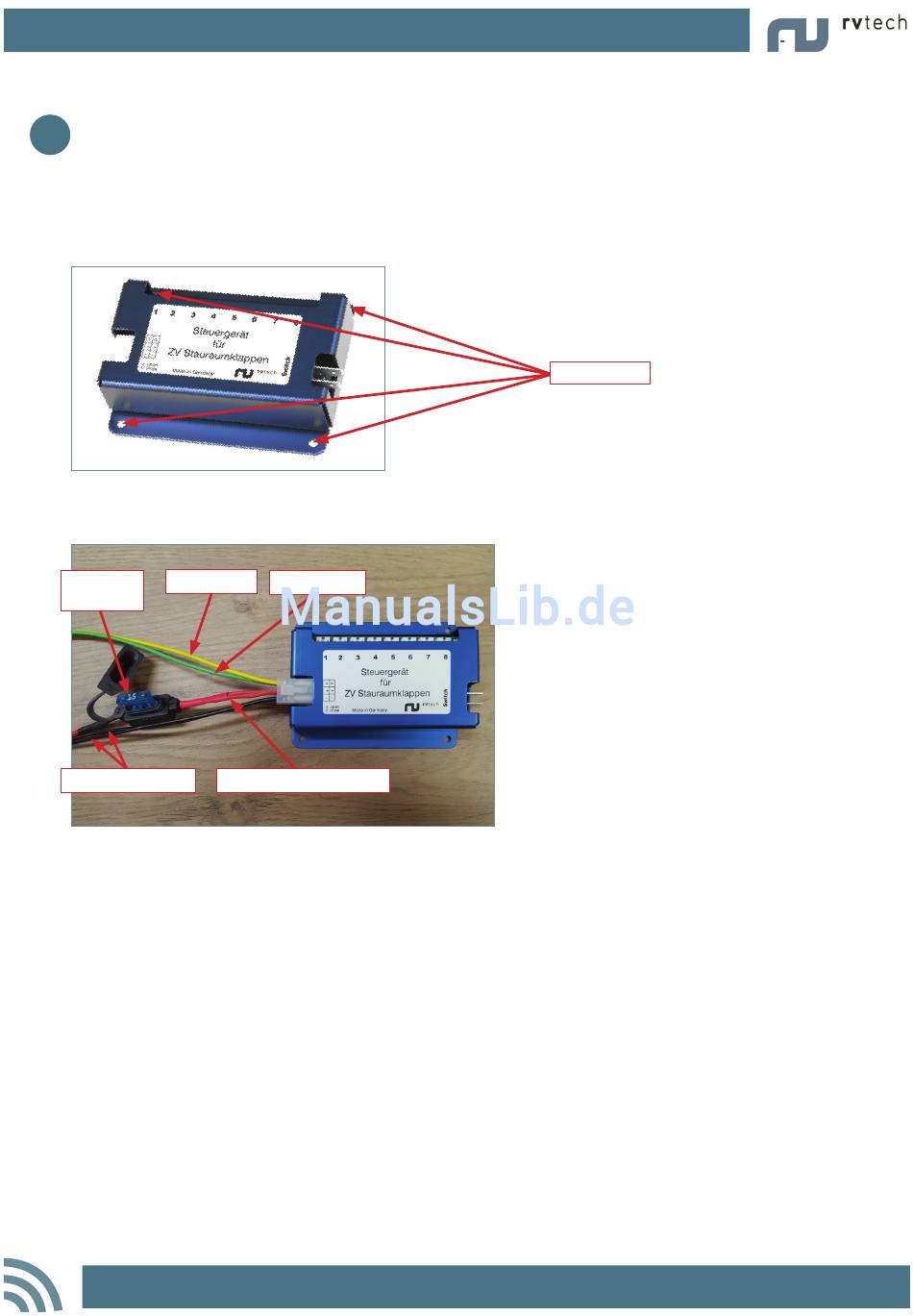

SteuergerÄt einbauen
1. bringen Sie das Steuergerät mit den 4 bohrungen an geeignetem ort im reisemobil an
TIPP: Positionieren Sie das Steuergerät so nahe wie möglich an ihre Aufbaubatterie, um den Spannungs-
abfall während der Betätigung der Aktoren gering zu halten.
2. Schließen Sie das Steuergerät an das 12 volt bordnetz an
Sicherung open-Kabel
15 Ampere
2 masseleitungen
bitte klemmen Sie unbedingt die batterie ab, bevor Sie die beiden leitungen der
Spannungsversorgung anschließen!
Kürzen Sie zunächst die beiden schwarzen Masseleitungen so weit wie möglich und verbinden
Sie beide Leitungen direkt mit dem Minuspol Ihrer Batterie oder einer anderen geeigneten
Masseleitung.
Kürzen Sie nun die rote Spannungsversorgungsleitung so weit wie möglich und verbinden
Sie diese mit dem Pluspol Ihrer Aufbaubatterie oder einer anderen geeigneten Spannungs-
versorgungleitung.
fragen Sie im Zweifelsfall einen fachmann oder lassen Sie diese arbeiten vom fach-
mann ausführen!
Prüfen Sie die Polung der Leitung vor dem Anschluss mit einem Messgerät (Multimeter).
Warum es sinnvoll ist, die Anschlussleitungen zu kürzen
Jeder Aktor (Verriegelung) benötigt 3 Ampere Stromstärke. Durch eine gemeinsame Anschlussleitung
fließt daher die Summe der Stromstärken aller Aktoren. Je kürzer dieses Kabel ist, desto länger funktio-
nieren alle Aktoren noch bei sehr stark entladener Aufbaubatterie.
ZEntRalvERRIEgElung stauRauMKlappEn
Close-Kabel
Spannungsversorgung
Kompetenz und Erfahrung für Ihr Reisemobil
Verschrauben
