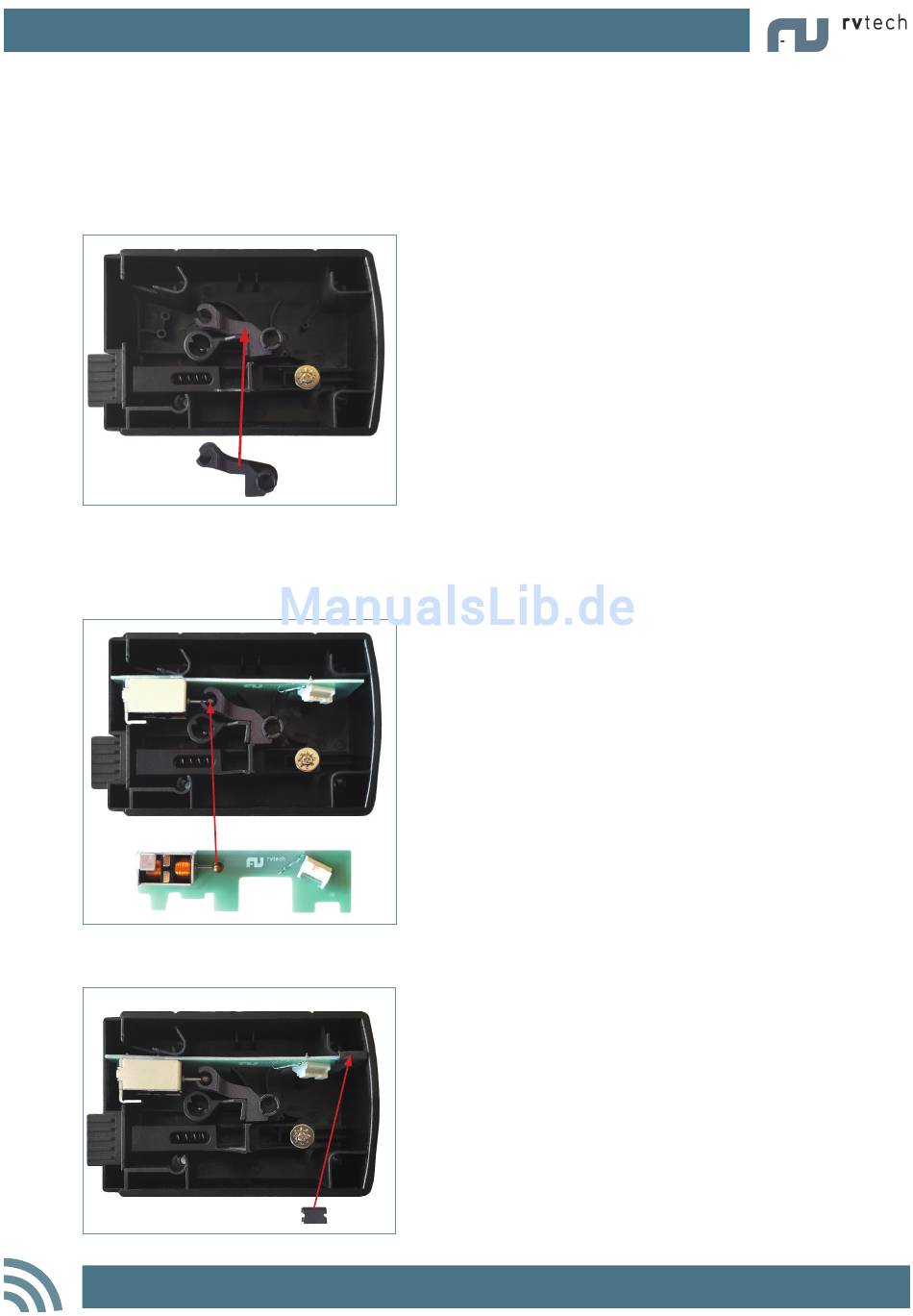

4. in dem teil des griffmuldenschlosses, der auf der innenseite des reisemobils liegt
stecken Sie nun den schwarzen umlenkhebel über den Stift
Aufgrund von Fertigungstoleranzen am Griffmuldenschloss muss die Bohrung des Plastik-
hebels ggfs. aufgebohrt werden.
TIPP:
Probieren Sie vorher einen der anderen Umlenkhebel aus, der hier evtl. besser passt.
5. Setzen Sie die platine mit aktor in den Schlosskasten ein
Achten Sie darauf, dass der Kugelkopf des Aktors in dem kugelförmigen Ausschnitt des Umlenkhebels
zum Liegen kommt.
6. Zum Schluss sichern Sie die platine mit der u-klammer gegen verrutschen
