RV Tech Montageanweisung Seite 10

MontagEanwEIsung
3. Steuergerät an die fernbedienung eines fiat Ducato basisfahrzeugs anschließen
(Falls ihr Basisfahrzeug kein FIAT Ducato ist, blättern Sie bitte weiter zu
Fernbedienung des Basisfahrzeugs", S. 12).
Das Steuergerät bietet verschiedene anschlussmöglichkeiten, um ihre Stauraumklappen
zu öffnen oder zu schließen.
a Wenn Sie Ihre Klappen ausschließlich über einen Schalter im Innenraum Ihres Reisemobils
öffnen oder schließen wollen, springen Sie bitte direkt zu Punkt 7: „Schalter/Taster am
Steuergerät anschließen",
Wenn Sie alle klappen zusätzlich mit der Zentralverriegelung des Basisfahrzeugs koppeln
b
wollen, haben Sie folgende zwei Möglichkeiten:
- nur anschluss des Close-Kabels (grünes kabel):
Die Stauraumklappen werden über den Schalter im Innenraum
geöffnet und geschlossen sowie über die fernbedienung nur geschlossen. (Nicht jeder
Reisemobilist mag unverriegelte Stauraumklappen auf der Rückseite seines Fahrzeugs).
Die Fernbedienung hat gegenüber dem Schalter die höhere Priorität.
- anschluss des Open-Kabels (gelbes kabel) und des Close-Kabels (grünes kabel):
Die Stauraumklappen werden über den Schalter im Innenraum
geöffnet und geschlossen sowie über die fernbedienung geöffnet und geschlossen.
Die Fernbedienung hat gegenüber dem Schalter die höhere Priorität.
Die meisten Wohnraumtüren lassen sich heutzutage mittels der Fernbedienung des Basis-
fahrzeugs bedienen. Deshalb können die Stauraumklappen leicht in dieses Funknetz mitein-
bezogen werden.
Die Wohnraumtür erhält zum Öffnen und Schließen jeweils auf 2 verschiedenen Leitungen
einen 12 Volt-Impuls, der hierfür abgegriffen werden kann.
Suchen Sie diese beiden Leitungen in der Nähe der Wohnraumtür und verbinden Sie je nach
gewünschter Variante ein oder beide Kabel mit den Leitungen.

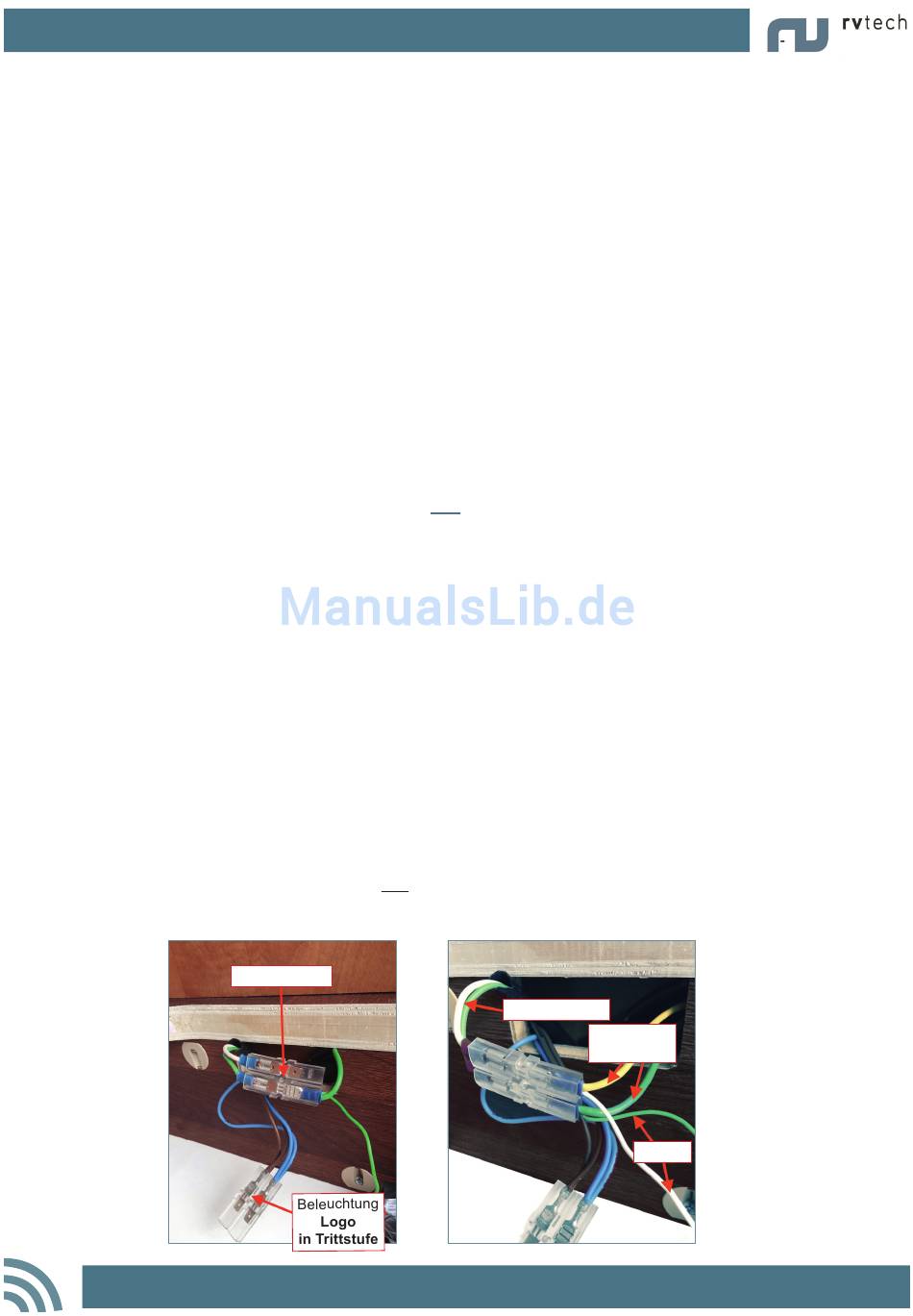

beispiel Carthago:
Sollte Ihre Wohnraumtür bereits mit der Zentralverriegelung des Basisfahrzeugs verbunden
sein, bauen Sie lediglich die schwarze Kunststoff-Trittstufe im Innenraum aus. Dahinter finden
Sie unter anderem auch die beiden Verbindungsleitungen der Zentralverriegelung des Ba-
sisfahrzeugs mit der Wohnraumtür. Dort können Sie nun, wie oben beschrieben, das grüne
Close-Kabel oder das grüne Close-Kabel und das gelbe Open-Kabel anschließen:
ZEntRalvERRIEgElung stauRauMKlappEn
S.14.
Anschluss ZV
Kompetenz und Erfahrung für Ihr Reisemobil
Punkt 5, „Fahrzeuge ohne
(siehe 4., „Smart Open",
(siehe 4., „Smart Open",
Vom Fahrzeug
zum
Steuergerät
Zur Tür
)
S.11
)
S.11
