MontagEanwEIsung
3

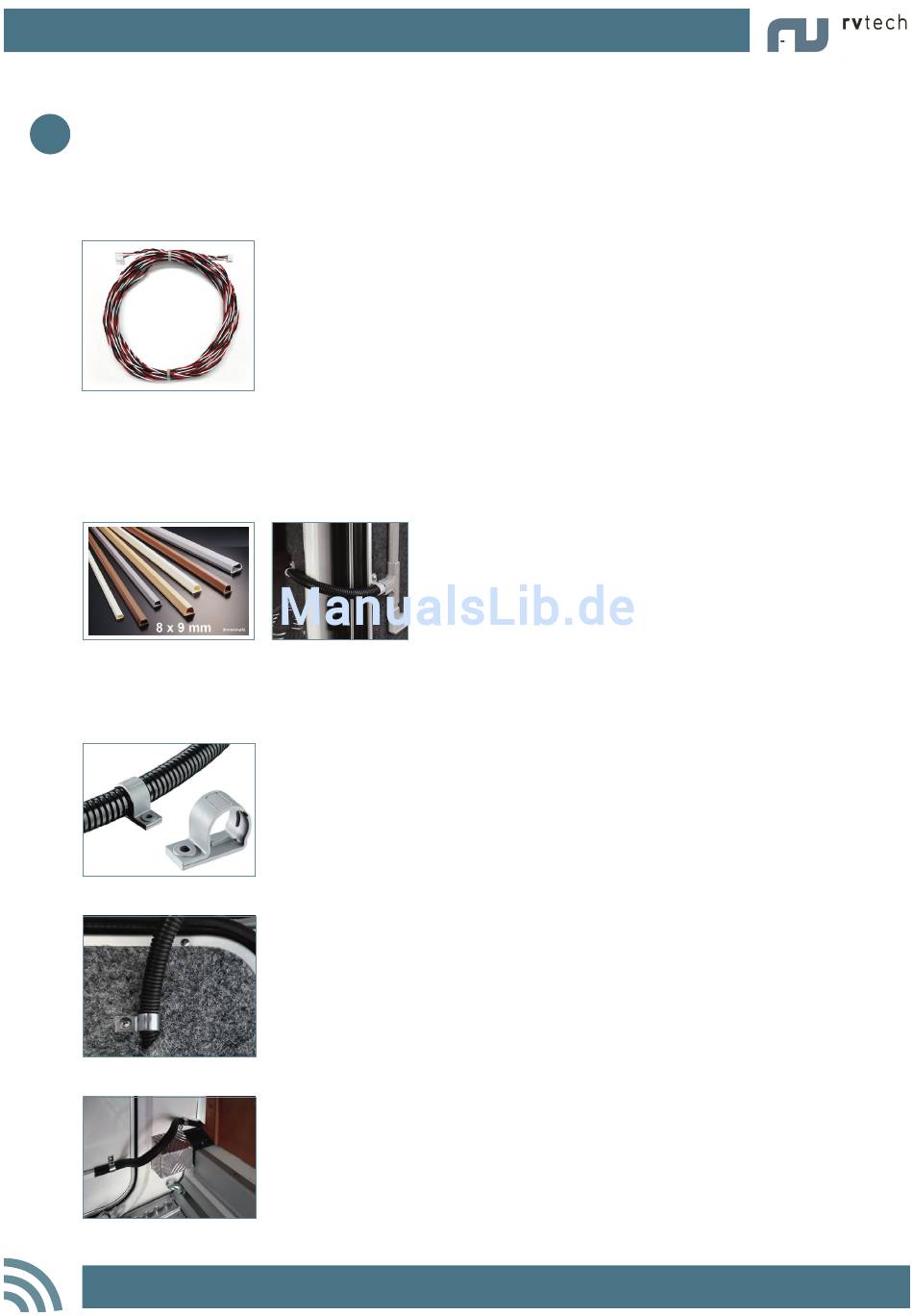

verkabelung Der verriegelungen

1. verkabelung im fahrzeug legen
Da die individuelle Verkabelung stark von Ihrem Reisemobil abhängig ist, können wir
hier nur allgemeine Hinweise geben:
TIPP: Alternativ können Sie die Kabel auch mit Textilklebeband im Doppelboden sichern.
ZEntRalvERRIEgElung stauRauMKlappEn
Jede einzelne verriegelung wird mit dem Steuergerät verkabelt.
Verwenden Sie dazu die mitgelieferten 4 Meter langen Kabel – in
der Lieferung sind bereits 4 davon enthalten (auch nachbestellbar).
Beide Stecker dieser Kabel sind codiert und können daher weder an
der Verriegelung noch am Steuergerät falsch eingesteckt werden.
Auch am Steuergerät können Sie alle 8 Stecker der Anschluss-
leiste beliebig belegen.
Falls Ihr Reisemobil über einen Doppelboden
verfügt, sollten Sie diesen nutzen, um dort die
Anschlusskabel in flachen, selbstklebenden
kabelkanälen zu verlegen.
Passend zu den Kabelkanälen gibt es auch
T-Stücke und 90 Grad-Winkel.
Zum Beispiel
An den Übergängen zu den Stauraumklappen eignen sich pma
Schutzschläuche, wie z.B. Igus I-CYLT-10B
www.igus.de
(Klick!):
Um Ihre Kabelschläuche zu fixieren, verwenden Sie bitte kabel-
schlauch-Clipsen oder kabelschellen, wie z. B. die
Berner Kabelschelle DIN 72571, verzinkt, Stahl
shop.berner.eu
(Klick!):
Die Kabelführung an der Stauraumklappe erfolgt, etwa so wie ab-
gebildet, unter einem eventuell vorhandenen Teppich oder eben-
falls mit flachen Kabelkanälen.
