- Seite 1 Zentralverriegelung für Stauraumklappen in reiSemobilen montageanweiSung...
- Seite 2 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn montageanweiSung zum Einbau in Wohnmobilen rv tech technologie für reisemobile inhaber Prof. Dr. Tim Nosper Raueneggstraße 29/1 88212 Ravensburg telefon +49 (0)751 / 3526122 telefax +49 (0)751 / 3526416 Homepage www.rv-tech.de e-mail info@rv-tech.de Stand 11.2.2017 Version V10...
-
Seite 3: Inhaltsverzeichnis
MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn inHalt i wiCHtige HinweiSe ii lieferumfang 1 verriegelung einbauen 2 SteuergerÄt einbauen 3 verkabelung Der verriegelungen S.15 4 überprüfung Der verriegelungen S.18 Kompetenz und Erfahrung für Ihr Reisemobil / 19... -
Seite 4: I Wichtige Hinweise
Einbau in Griffmuldenschlösser der Firmen Happich und STS geeignet. Andere Schlösser können damit nicht nachgerüstet werden. gültigkeit Die Montageanleitung ist gültig für: Zentralverriegelung Stauraumklappen der rv tech Starterset inkl. erweiterungen technische Daten Steuergerät: 0,3 Kg Verriegelung: 0,1 Kg Max anschließbare Verriegelungen: 8 Stück... -
Seite 5: Lieferumfang

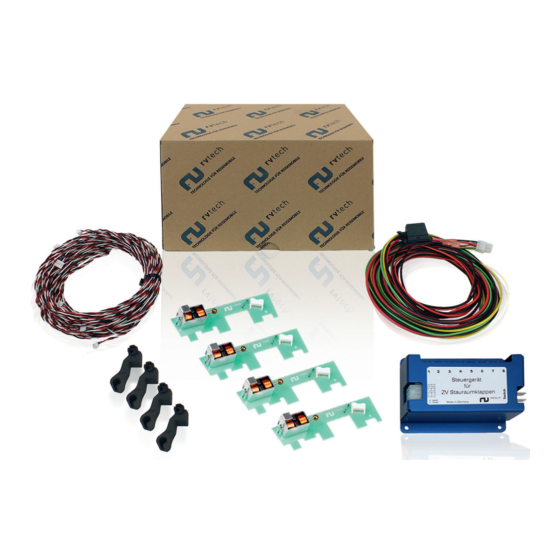

MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn lieferumfang Zum lieferumfang ihres Startersets gehören: 1 ZentraleS SteuergerÄt an das bis zu 8 Verriegelungen angeschlossen werden können 4 aktoren/verriegelungen für Ihr Griffmuldenschloss von STS oder Happich 4 umlenkHebel 4 Halteklammern 4 x 4 meter anSCHluSSkabel für die Verriegelungen 1 anSCHluSSkabel für das Steuergerät inkl. -
Seite 6: Verriegelung Einbauen
MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn verriegelung einbauen 1. Demontage des griffmuldenschlosses (Hersteller: Happich oder STS) am fahrzeug Die 4 Schrauben komplett entfernen und beide Seiten des Schlosses aus der Klappe (Tür) entnehmen 2. Die kleine Drahtfeder am innenteil des Schlosses ausbauen und entsorgen Feder 3. - Seite 7 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 4. in dem teil des griffmuldenschlosses, der auf der innenseite des reisemobils liegt stecken Sie nun den schwarzen umlenkhebel über den Stift Aufgrund von Fertigungstoleranzen am Griffmuldenschloss muss die Bohrung des Plastik- hebels ggfs. aufgebohrt werden. TIPP: Probieren Sie vorher einen der anderen Umlenkhebel aus, der hier evtl.
- Seite 8 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 7. nach einstecken der anschlussleitung in die platine mit aktor kann das Schloss wieder mit den 4 Schrauben ins fahrzeug eingebaut werden vgl. Punkt 1) TIPP: Falls die Innenseiten Ihrer Klappen nicht mit Filz oder Teppich ausgekleidet sind, kann es hilfreich sein, einen kleinen Schlitz im Griffmuldenschloss auszuschneiden, damit das Kabel ohne Druckstellen nach außen geführt werden kann.
-
Seite 9: Steuergerät Einbauen
MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn SteuergerÄt einbauen 1. bringen Sie das Steuergerät mit den 4 bohrungen an geeignetem ort im reisemobil an TIPP: Positionieren Sie das Steuergerät so nahe wie möglich an ihre Aufbaubatterie, um den Spannungs- abfall während der Betätigung der Aktoren gering zu halten. Verschrauben 2. - Seite 10 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 3. Steuergerät an die fernbedienung eines fiat Ducato basisfahrzeugs anschließen (Falls ihr Basisfahrzeug kein FIAT Ducato ist, blättern Sie bitte weiter zu Punkt 5, „Fahrzeuge ohne Fernbedienung des Basisfahrzeugs“, S. 12). Das Steuergerät bietet verschiedene anschlussmöglichkeiten, um ihre Stauraumklappen zu öffnen oder zu schließen.
- Seite 11 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn Sollte ihre wohnraumtür mit kontaktstiften anstatt einer elektrischen leitung zwischen tür und türrahmen ausgestattet sein, können Sie die Kontaktflächen im Türrahmen demontieren und die Kabel dort anschließen. Kontaktflächen Kontaktstifte Rahmen Wohnraumtür Wohnraumtür Sollte ihre wohnraumtür nicht mit der Zentralverriegelung des fiat Ducato verbunden sein, können Sie das Open-Kabel (gelb) und das Close-Kabel (grün) auch direkt am Zentral- stecker des Ducatos anschließen.
- Seite 12 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 4. informationen zur Software-version Smart Open* Viele Reisemobil-Besitzer sehen es nicht gerne, wenn die Stauraumklappen Ihres Fahrzeugs unverschlossen sind, während die Wohnraumtür geöffnet ist. Denn egal, ob man sich auf dem Stell- oder Campingplatz ganz in der Nähe seines Reisemobils befindet: Ihre Augen können nicht überall sein …...
- Seite 13 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 5. fahrzeuge ohne fernbedienung des basisfahrzeugs (Zum Beispiel: Concorde, Morelo, Niesmann+Bischoff , PhoeniX und weitere ...) Das Steuergerät bietet verschiedene anschlussmöglichkeiten, um ihre Stauraumklappen zu öffnen oder zu schließen. Wenn Sie Ihre Klappen über einen Schalter im Innenraum Ihres Reisemobils öffnen oder schließen wollen, springen Sie bitte direkt zu Punkt 7: „Schalter/Taster am Steuergerät an- schließen“, S.14.
- Seite 14 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 6. informationen zur Software-version Auto Lock* Viele Reisemobil-Besitzer sehen es nicht gerne, wenn die Stauraumklappen Ihres Fahrzeugs unverschlossen sind, während die Wohnraumtür geöffnet ist. Denn egal, ob man sich auf dem Stell- oder Campingplatz ganz in der Nähe seines Reisemobils befindet: Ihre Augen können nicht überall sein …...
- Seite 15 Bereich als am besten geeignet, der in der Nähe der Wohnraumtür liegt. Bitte besorgen Sie sich im Zubehörhandel einen Schalter/Taster, der aus der Schalterbaureihe Ihres Reisemobils stammt. Dieser Schalter/Taster ist nicht im Lieferumfang von rv tech ent- halten, da er individuell zu Ihrer Schalterbaureihe passen sollte.
-
Seite 16: Verkabelung Der Verriegelungen
MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn verkabelung Der verriegelungen 1. verkabelung im fahrzeug legen Jede einzelne verriegelung wird mit dem Steuergerät verkabelt. Verwenden Sie dazu die mitgelieferten 4 Meter langen Kabel – in der Lieferung sind bereits 4 davon enthalten (auch nachbestellbar). Beide Stecker dieser Kabel sind codiert und können daher weder an der Verriegelung noch am Steuergerät falsch eingesteckt werden. - Seite 17 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn 2. einbaubeispiele einbaubeispiel Carthago C-line/C-tourer: Gelungene Kabelverlegung auf bereits vorhandenem Teppichbelag. einbaubeispiel Carthago C-line/C-tourer Gelungene Kabelverlegung unter dem Teppichbelag. einbaubeispiel Carthago C-line/C-tourer Über den braunen Kabelkanal sind die beiden Heckgaragen-Klappen über Kabel verbunden. einbaubeispiel Carthago C-line teilintegriert Kabelkanäle an der Heckklappe.
- Seite 18 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn einbaubeispiel Carthago C-line teilintegriert Selbst die Chemietoilette wurde ins System mit einbezogen. einbaubeispiel Carthago C-line/C-tourer Platz genug: Das Steuergerät konnte gut in die Elektrozentrale der Heckgarage integriert werden. Kompetenz und Erfahrung für Ihr Reisemobil / 19...
-
Seite 19: Überprüfung Der Verriegelungen
MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn überprüfung Der verriegelungen Wenn alle oben beschriebenen Arbeiten erledigt wurden, klemmen Sie jetzt die Aufbaubatterie wieder an. Überprüfen Sie nun alle Verriegelungen einzeln über Ihren eingebauten Schalter oder mit Ihrer Fernbedienung (in bei- den Positionen: geöffnet bzw. verriegelt) und prüfen Sie an- schließend von Hand, ob die Klappe verriegelt ist oder nicht. - Seite 20 MontagEanwEIsung ZEntRalvERRIEgElung stauRauMKlappEn verantwortliCH für Den inHalt rv tech wünscht ihnen viel freude an ihrer neuen komfortfunktion und erholsame unternehmungen mit ihrem reisemobil! rv tech technologie für reisemobile inhaber Prof. Dr. Tim Nosper Raueneggstraße 29/1 88212 Ravensburg telefon +49 (0)751 / 3526122 telefax +49 (0)751 / 3526416 Homepage www.rv-tech.de...
