Montieren und Installieren
Bei Rohrmontage bitte folgende Schritte beachten:
4.1.3
Seite 12
Wand-/Rohrhalterung vom DMT abnehmen:
Die beiden Schnapphaken nach außen ziehen und nach oben drücken
(Abb. 1, ➀).
Die Wand-/Rohrhalterung vom DMT wegklappen und nach unten heraus-
ziehen (Abb. 1, ➁).
Wand-/Rohrhalterung mit Kabelbindern (oder Rohrschellen) am Rohr
befestigen (Abb. 3).
Soll der DMT zusätzlich mit einer Schraube gesichert werden, müssen
Sie (bei geöffnetem Gehäuse) die Schraubenbohrung im Gehäuserückteil
ausbrechen und eine Gummikappe (Abb. 2, ➀) auf die Wand-/Rohr-
halterung stecken.
Den DMT oben in die Wand-/Rohrhalterung einhängen (Abb. 3, ➀) und
mit leichtem Druck unten gegen die Wand-/Rohrhalterung drücken
(Abb. 3, ➁); dann nach oben drücken bis er hörbar einrastet (Abb. 3, ➂).
Zur zusätzlichen Sicherung nun die Sicherungsschraube eindrehen (bei
geöffnetem Gehäuse).

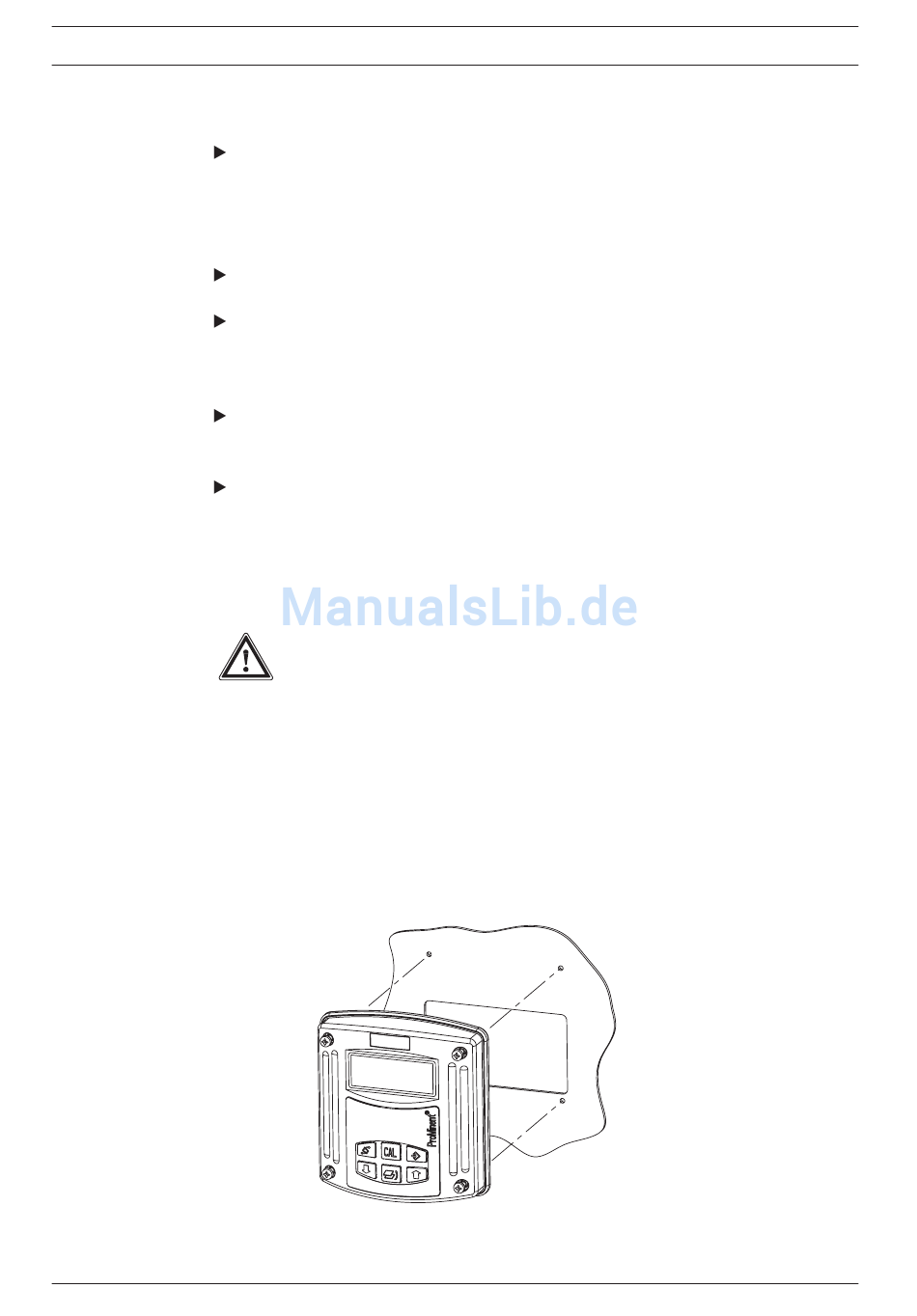

Schalttafelmontage

ACHTUNG
• Die Schalttafel muss so dick sein, dass sie sich nach der
Montage nicht durchbiegt! (Bei Stahl mindestens 2 mm
Dicke; Kunststoff entsprechend dicker wählen!)
Nur so wird die Schutzart IP 54 erreicht!
HINWEIS
Der DMT ragt im montierten Zustand ca. 30 mm aus der
Schalttafel.
Abb. 4
3463_4
